3.6
Messung 3p + ERP-1 Adapter

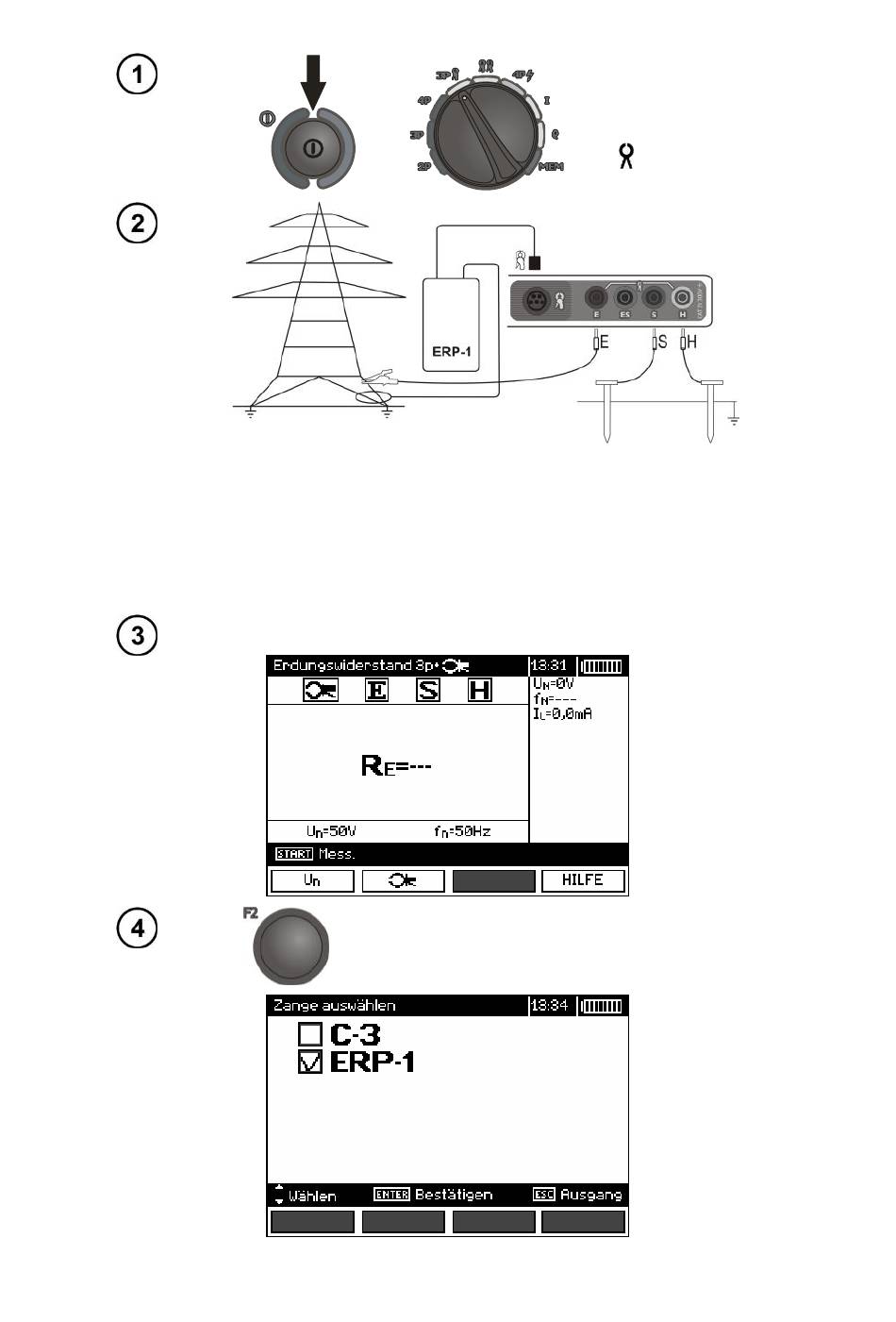

Die in die Erde eingeschlagene stromführende Elektrode mit der Buchse H des Messgerätes verbinden.
Die in die Erde eingeschlagene spannungsführende Elektrode mit der Buchse S des Messgerätes
verbinden.
Das untersuchte Mastbein durch eine Leitung mit der Buchse E des Messgerätes verbinden.
Der untersuchte Mast sowie die strom- und spannungsführenden Elektroden sollen in einer Linie an-
geordnet sein.
Die Zange an das untersuchte Mastbein unterhalb der Anschlussstelle für die Leitung E anlegen.
28
Messspannung wie im Punkt 3.5 wählen.
MRU-200 ● MRU-200-GPS – BEDIENUNGSANLEITUNG
Mit der Taste F2 zur Wahl der Messung mit
ERP-1 übergehen.
Messgerät einschal-
ten. Den Drehschal-
ter für die Funktions-
wahl auf die Position
3p
stellen.
