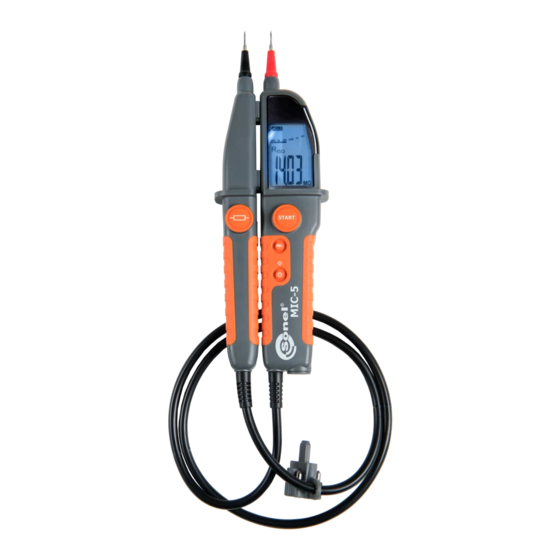

Sonel MIC-5 Bedienungsanleitung
Verwandte Anleitungen für Sonel MIC-5
Inhaltszusammenfassung für Sonel MIC-5
- Seite 68 11 Hersteller ........... 80 Wir danken für den Kauf unseres Messgerätes zum Messen des Isolationswiderstandes. Das Messgerät MIC-5 ist ein modernes Messinstru- ment, einfach und sicher in der Bedienung. Je- doch das Durchlesen der vorliegenden Anleitung ermöglicht das Vermeiden von Messfehlern und beugt eventuellen Problemen bei der Bedienung des Messgerätes vor.
-
Seite 69: Sicherheit
Verbrennungsgefahr. Das Messgerät darf nicht benutzt werden, wenn das Batteriefach (Akkufach) nicht richtig verschlossen oder geöffnet ist. Außerdem darf die Stromversorgung nicht aus anderen als in der Anleitung angegebenen Quel- len erfolgen. MIC-5 – BEDIENUNGSANLEITUNG... -
Seite 70: Sicherheitssymbole
CAT II – gültig für Messungen an Stromkreisen, die elektrisch direkt mit dem Niederspannungsnetz ver- bunden sind, CAT III – gültig für Messungen in der Gebäudeinstalla- tion, CAT IV – gültig für Messungen an der Quelle der Nie- derspannungsinstallation. MIC-5 – BEDIENUNGSANLEITUNG... -
Seite 71: Funktionsbeschreibung
Warnung vor Hochspannung an den An- schlüssen des Messgerätes Niedriger Batterieladestand Symbole der angezeigten Werte – Widerstand der Verbindungen – Isolationswiderstand – Spannung – Messspannung R – akustisches Signal R < 10 Ω Einheiten der angezeigten Werte MIC-5 – BEDIENUNGSANLEITUNG... -
Seite 72: Messungen
Messklemmen tritt eine Mess- spannung auf, die niedriger ist, als vor der Mes- sung gewählt. In der ersten Phase der Messung kann die Strombegrenzung durch das Laden der Kapazität des zu prüfenden Objekts besonders oft auftreten. MIC-5 – BEDIENUNGSANLEITUNG... -
Seite 73: Um Mit Der Mes
Wird die Tas- te losgelassen, en- det sie Messung. Um mit der Mes- sung fortzufahren, die Taste START gedrückt halten und die Taste SEL drü- cken. Die Messung endet nach Drücken START. Messergebnis ablesen. MIC-5 – BEDIENUNGSANLEITUNG... -
Seite 74: Zusatzinformationen, Die Durch Das Messgerät Angezeigt Werden
10 Sekunden ab dem Beginn der Messung die Messspannung den Sollwert nicht erreicht, während der Messung die Isolie- rung durchschlagen wird. Messbereich ist überschritten. Warnung vor Hochspannung an den Enden des Messgerätes. Objekt ist entladen. MIC-5 – BEDIENUNGSANLEITUNG... -
Seite 75: Durchgangsprüfung
-1 V (im Verhältnis zu R oder größer als 5 V AC. Die Messung ein kon- ist blockiert. Das Messgerät ist so- stantes fort vom Objekt zu trennen (beide Zweiton- Enden). Signal Messbereich ist überschritten. MIC-5 – BEDIENUNGSANLEITUNG... -
Seite 76: Automatische Nulleinstellung
Hinterleuchtung des Displays Gerät verfügt über Display- Hintergrundbeleuchtung. Die Hintergrundbeleuchtung schaltet automa- tisch ein, wenn die Taschenlampe oder Mess- funktion aktiviert werden. an der Messsonde L2 drücken und lan- ge gedrückt halten, um die Hintergrundbe- leuchtung auszuschalten. MIC-5 – BEDIENUNGSANLEITUNG... -
Seite 77: Ansicht Der Version Der Software Und Der Konstruktion
Konstruktion Das Messgerät mit der ge- drückten Taste START einschalten. Die Software-Version wird angezeigt Die Taste SEL drücken, um die Version der Kon- struktion anzuzeigen Das Messgerät ausschal- ten, Version- Ansicht zu verlassen. MIC-5 – BEDIENUNGSANLEITUNG... -
Seite 78: Batteriewechsel
das Batteriefach einlegen und im Uhrzeigersinn anschrauben. Nach dem Batteriewechsel und Ein- schalten schaltet das Messgerät im Stromversorgungsauswahlmodus ein. Mit der Taste SEL die Batterien (bAt) oder Akkus (Acu) auswählen. Mit der Taste START bestätigen. MIC-5 – BEDIENUNGSANLEITUNG... -
Seite 79: Reinigung Und Pflege
Sammelpunkten abzugeben. Vor der Übergabe der Ausrüstung an den Sammel- punkt sind keine Teile von diesen Ge-räten selbst- ständig zu demontieren. Des weiteren sind die lokalen Vorschriften bzgl. Ver- packungsabfälle sowie verschlissener Batterien und Akkus zu beachten. MIC-5 – BEDIENUNGSANLEITUNG... -
Seite 80: Technische Daten
Zusätzliche Fehler nach IEC 61557-2: Bezugs- Betriebsfehler bedingungen Bezeich- oder Einflu- Zusätzlicher oder nung ssgröße Fehler Nutzbereich Bezugsposition Lage ±90° Speise- ÷ U spannung Temperatur 0 ÷ 35°C 6,0% Betriebsfehler wobei A = Genauigkeit MIC-5 – BEDIENUNGSANLEITUNG... - Seite 81 ▪ mit Batterien ............338 g ▪ ohne Batterien ............315 g Elektromagnetische Kompatibilität konform mit ............... IEC 61326-1 ..............IEC 61326-2-2 Das Gerät entspricht den Anforderungen gemäß ............... IEC 61010-1 ..............IEC 61010-031 Qualitätsstandard ..........ISO 9001 MIC-5 – BEDIENUNGSANLEITUNG...
-
Seite 82: Zubehör
Gerätehersteller für Garantieansprüche und Ser- vice: SONEL S.A. Wokulskiego 11 58-100 Świdnica Polen tel. +48 74 858 38 60 fax +48 74 858 38 09 E-mail: export@sonel.pl Web page: www.sonel.pl ACHTUNG! Servicereparaturen dürfen nur vom Herstel- ler durchgeführt werden. MIC-5 – BEDIENUNGSANLEITUNG...
