Hinweis:
Während der Dauer der Messung wird ein Streifen zum Fortgang angezeigt.
3.1
Durchgangsmessung der Schutz- und Ausgleichsleitungen (2p)
Die Messung erfüllt die Anforderungen der Norm EN 61557-4 (U<24V, I>200mA
für R≤10Ω).
3

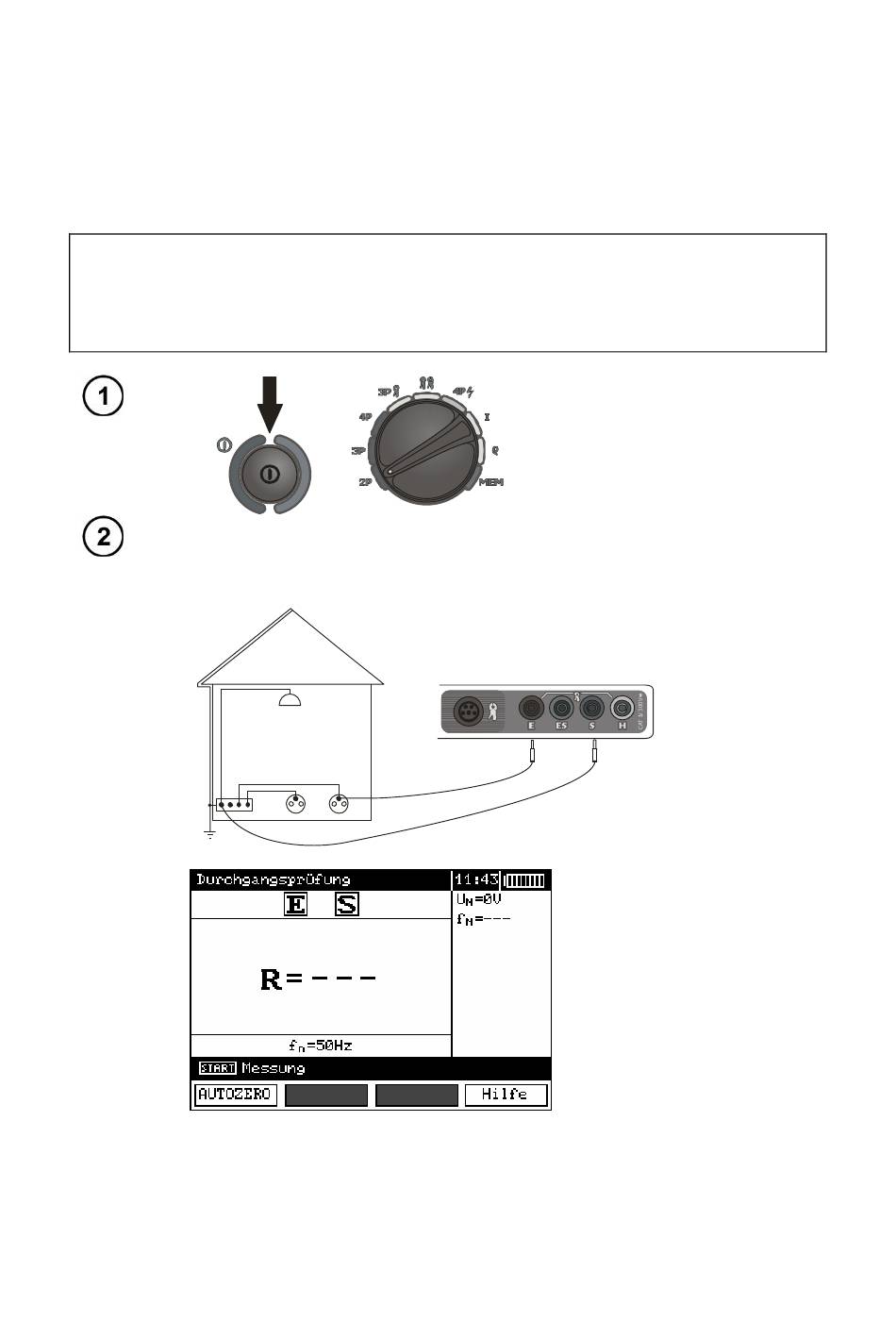

Klemmen S und E durch Leitungen mit dem zu messenden Objekt
verbinden.
MRU-200 ● MRU-200-GPS – BEDIENUNGSANLEITUNG
Messungen
Hinweis:
Messgerät einschalten. Dreh-
schalter zur Funktionswahl auf
die Position 2p stellen.
E
S
Das Messgerät ist zur
Messung bereit. Auf der
Hilfsanzeige kann man die
Werte der Störspannung
und ihrer Frequenz able-
sen. Auf dem Einstel-
lungsbalken wird die im
MENÜ eingestellte Netz-
frequenz gezeigt.
