Hinweise:
- Es reicht aus, die Kompensation einmalig für die Daten der Messleitungen durchzuführen. Sie wird
auch nach dem Ausschalten des Messgerätes bis zur nächsten erfolgreich abgeschlossenen Au-
torücksetzung gespeichert.
3.3
Messung 3p
Hauptsächlich wird der Erdungswiderstand nach der dreipoligen Methode gemessen.

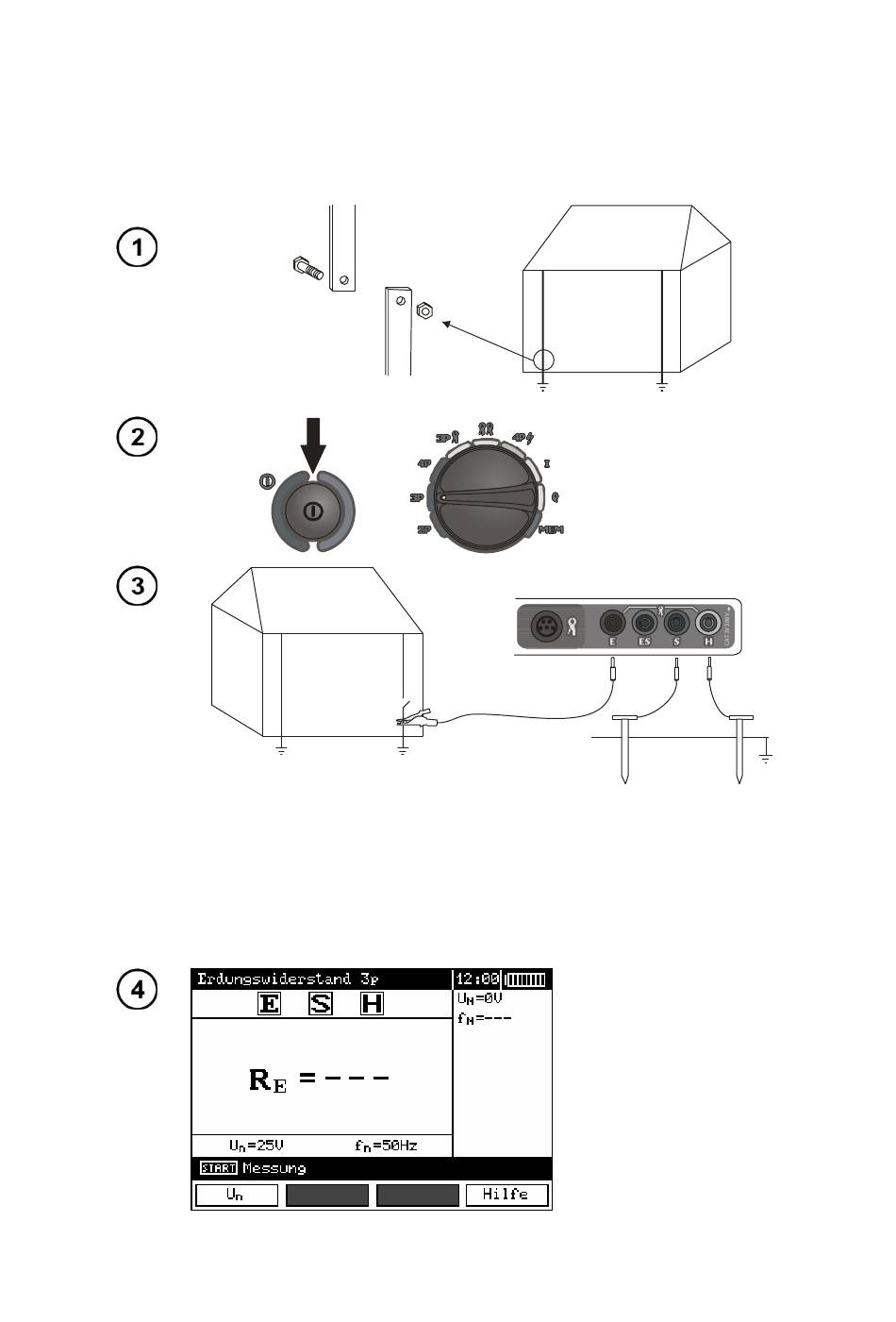

Die zu prüfende Erdung ist
von der Installation des Ob-
jektes zu trennen.
Die stromführende Elektrode, eingeschlagen in die Erde, ist mit der Buchse H
des Messgerätes zu verbinden; die spannungführende Elektrode, eingeschla-
gen in die Erde , dagegen mit der Buchse S des Messgerätes.
Die zu prüfende Erdung ist durch eine Leitung mit der Buchse E des Messge-
rätes zu verbinden.
Die zu prüfende Erdung sowie die strom- und spannungführenden Elektroden
müssen in einer Linie angeordnet sein.
18
MRU-200 ● MRU-200-GPS – BEDIENUNGSANLEITUNG
Das Messgerät ein-
schalten. Den Dreh-
schalter für die Funk-
tionswahl auf die Po-
sition 3p stellen.
E
S H
Das Messgerät ist zur
Messung bereit. Auf
der Hilfsanzeige kann
man den Wert der
Störspannung und ih-
rer Frequenz ablesen.
Auf dem Einstellungs-
balken wird die im
MENÜ eingestellte
Netzfrequenz gezeigt.
