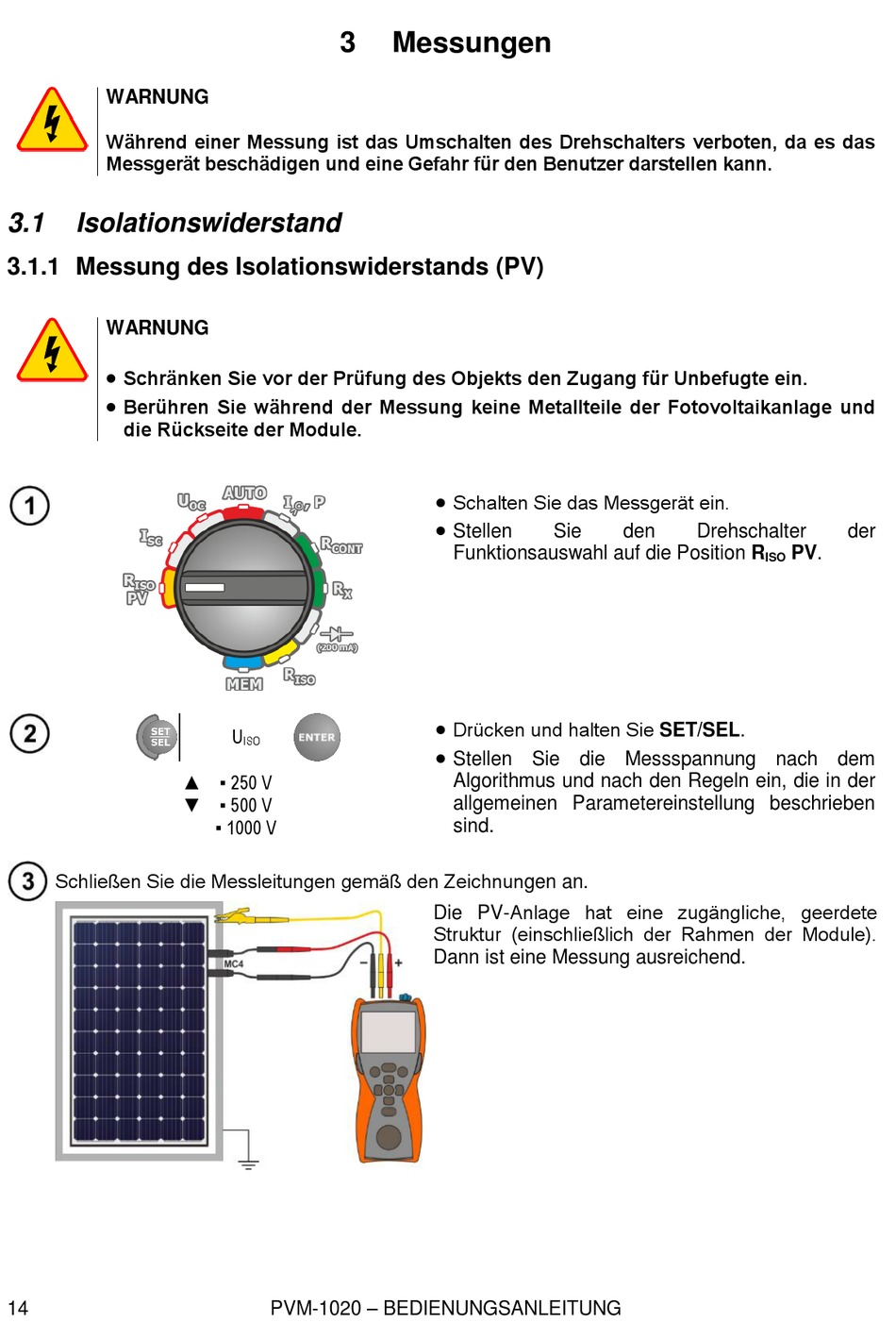

WARNUNG
Während einer Messung ist das Umschalten des Drehschalters verboten, da es das
Messgerät beschädigen und eine Gefahr für den Benutzer darstellen kann.
3.1
Isolationswiderstand
3.1.1 Messung des Isolationswiderstands (PV)
WARNUNG
Schränken Sie vor der Prüfung des Objekts den Zugang für Unbefugte ein.
Berühren Sie während der Messung keine Metallteile der Fotovoltaikanlage und
die Rückseite der Module.
Schließen Sie die Messleitungen gemäß den Zeichnungen an.
14
3
U
ISO
▲
▪ 250 V
▼
▪ 500 V
▪ 1000 V
PVM-1020 – BEDIENUNGSANLEITUNG
Messungen
Schalten Sie das Messgerät ein.
Stellen
Sie
Funktionsauswahl auf die Position R
Drücken und halten Sie SET/SEL.
Stellen Sie die Messspannung nach dem
Algorithmus und nach den Regeln ein, die in der
allgemeinen Parametereinstellung beschrieben
sind.
Die PV-Anlage hat eine zugängliche, geerdete
Struktur (einschließlich der Rahmen der Module).
Dann ist eine Messung ausreichend.
den
Drehschalter
PV.
ISO
der
