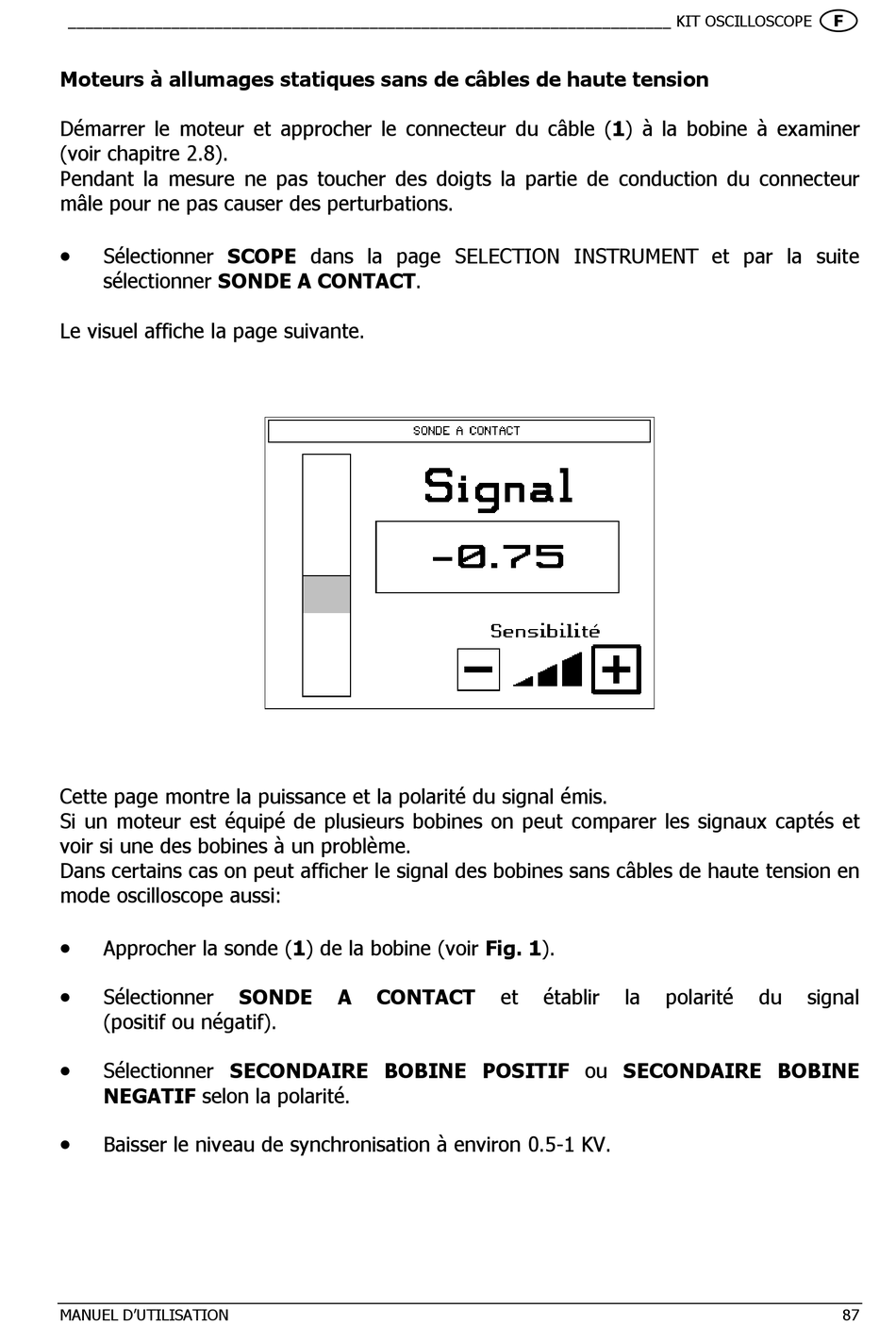

Tecnotest SL31205 Bedienungsanleitung Seite 91

______________________________________________________________________ KIT OSCILLOSCOPE
Moteurs à allumages statiques sans de câbles de haute tension
Démarrer le moteur et approcher le connecteur du câble (1) à la bobine à examiner
(voir chapitre 2.8).
Pendant la mesure ne pas toucher des doigts la partie de conduction du connecteur
mâle pour ne pas causer des perturbations.
•
Sélectionner SCOPE dans la page SELECTION INSTRUMENT et par la suite
sélectionner SONDE A CONTACT.
Le visuel affiche la page suivante.
Cette page montre la puissance et la polarité du signal émis.
Si un moteur est équipé de plusieurs bobines on peut comparer les signaux captés et
voir si une des bobines à un problème.
Dans certains cas on peut afficher le signal des bobines sans câbles de haute tension en
mode oscilloscope aussi:
•
Approcher la sonde (1) de la bobine (voir Fig. 1).
•
Sélectionner
(positif ou négatif).
•
Sélectionner SECONDAIRE BOBINE POSITIF ou SECONDAIRE BOBINE
NEGATIF selon la polarité.
•
Baisser le niveau de synchronisation à environ 0.5-1 KV.
MANUEL D'UTILISATION
SONDE A CONTACT et établir la polarité

du signal
87
