KIT OSCILOSCOPIO _______________________________________________________________________
a b

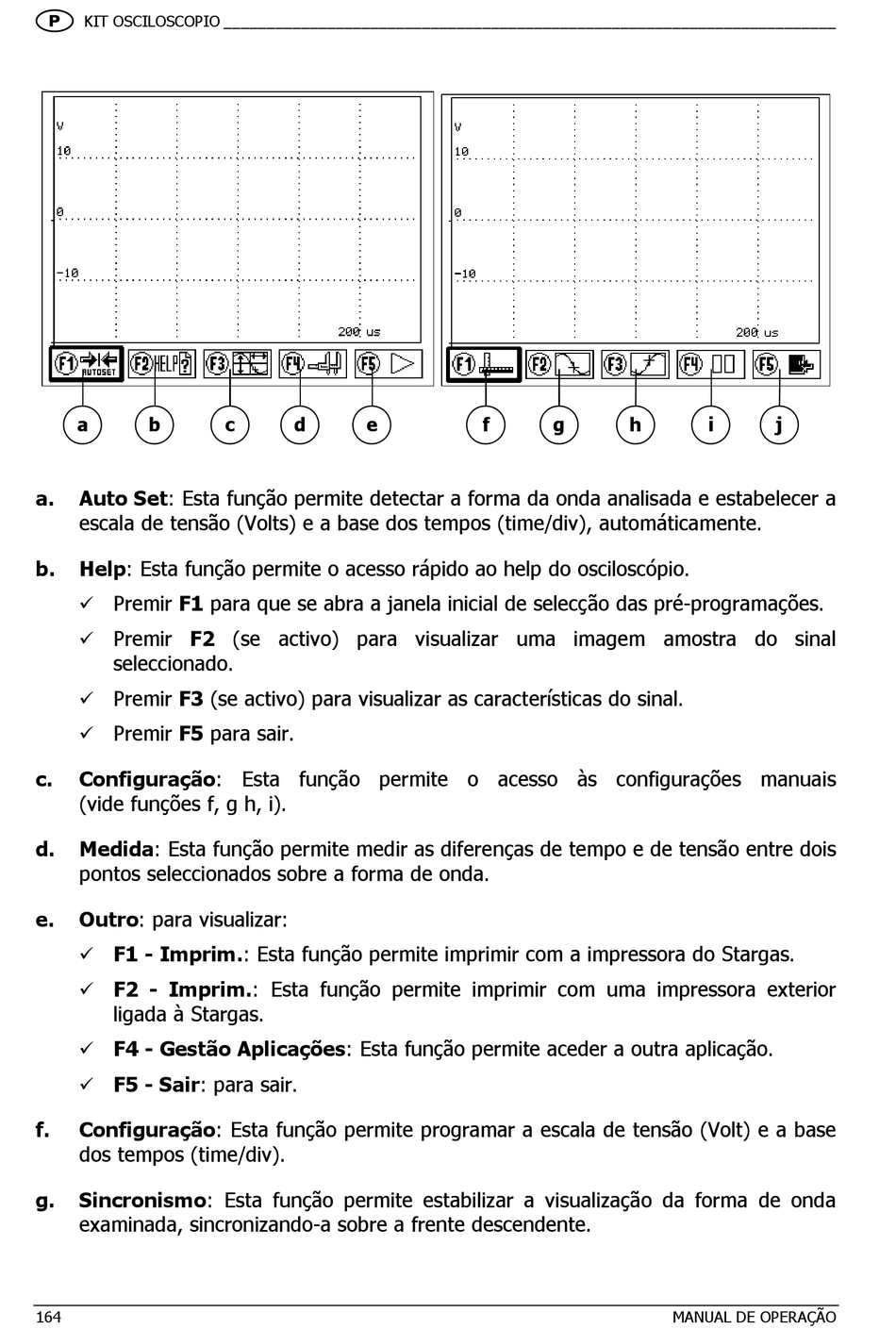

a. Auto Set: Esta função permite detectar a forma da onda analisada e estabelecer a
escala de tensão (Volts) e a base dos tempos (time/div), automáticamente.
b. Help: Esta função permite o acesso rápido ao help do osciloscópio.
Premir F1 para que se abra a janela inicial de selecção das pré-programações.
Premir F2 (se activo) para visualizar uma imagem amostra do sinal
seleccionado.
Premir F3 (se activo) para visualizar as características do sinal.
Premir F5 para sair.
c. Configuração: Esta função permite o acesso às configurações manuais
(vide funções f, g h, i).
d. Medida: Esta função permite medir as diferenças de tempo e de tensão entre dois
pontos seleccionados sobre a forma de onda.
e. Outro: para visualizar:
F1 - Imprim.: Esta função permite imprimir com a impressora do Stargas.
F2 - Imprim.: Esta função permite imprimir com uma impressora exterior
ligada à Stargas.
F4 - Gestão Aplicações: Esta função permite aceder a outra aplicação.
F5 - Sair: para sair.
f. Configuração: Esta função permite programar a escala de tensão (Volt) e a base
dos tempos (time/div).
g. Sincronismo: Esta função permite estabilizar a visualização da forma de onda
examinada, sincronizando-a sobre a frente descendente.
164
c d e f g h i j
