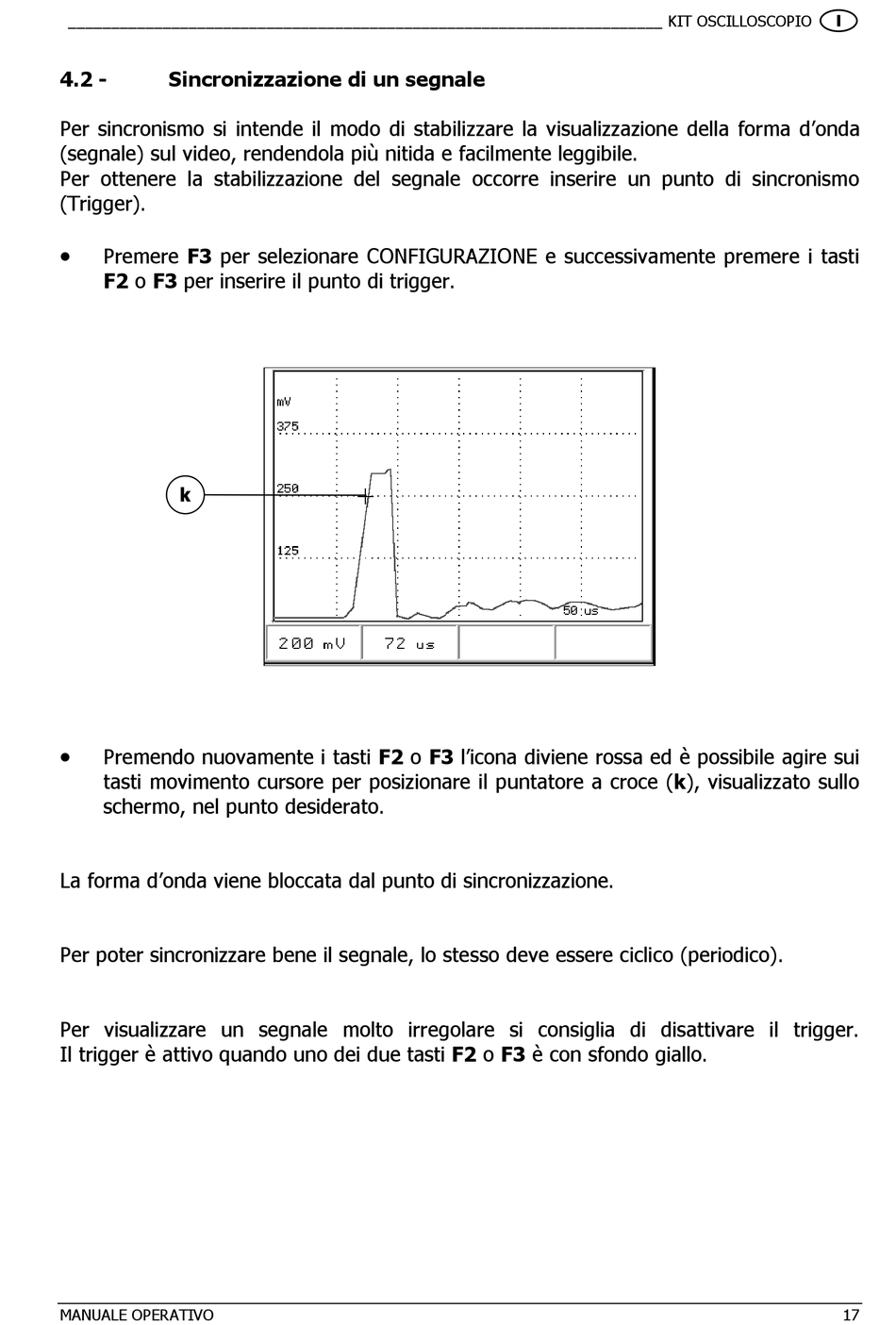

4.2 -

Sincronizzazione di un segnale

Per sincronismo si intende il modo di stabilizzare la visualizzazione della forma d'onda
(segnale) sul video, rendendola più nitida e facilmente leggibile.
Per ottenere la stabilizzazione del segnale occorre inserire un punto di sincronismo
(Trigger).
•
Premere F3 per selezionare CONFIGURAZIONE e successivamente premere i tasti
F2 o F3 per inserire il punto di trigger.
k
•
Premendo nuovamente i tasti F2 o F3 l'icona diviene rossa ed è possibile agire sui
tasti movimento cursore per posizionare il puntatore a croce (k), visualizzato sullo
schermo, nel punto desiderato.
La forma d'onda viene bloccata dal punto di sincronizzazione.
Per poter sincronizzare bene il segnale, lo stesso deve essere ciclico (periodico).
Per visualizzare un segnale molto irregolare si consiglia di disattivare il trigger.
Il trigger è attivo quando uno dei due tasti F2 o F3 è con sfondo giallo.
