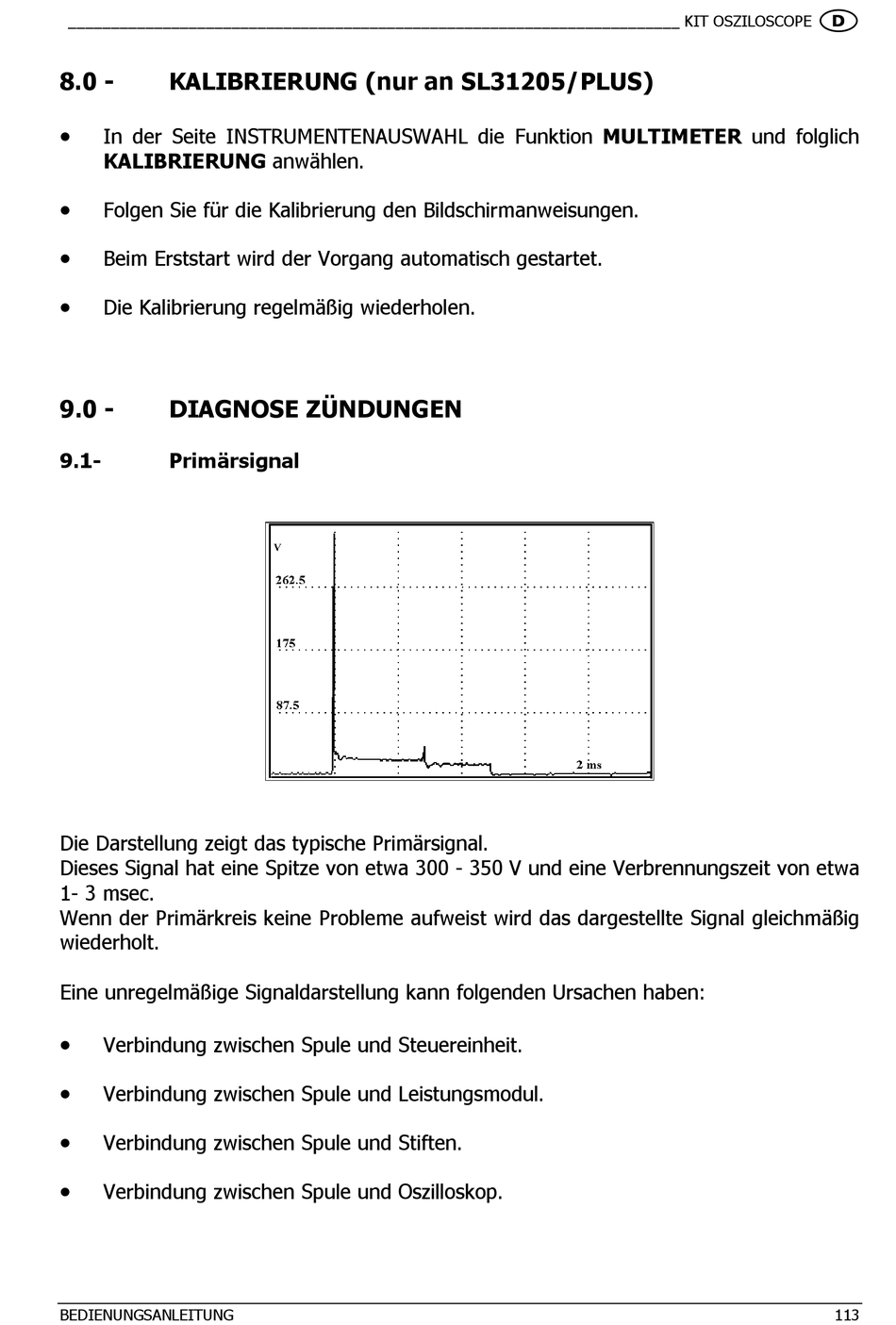

8.0 -

KALIBRIERUNG (nur an SL31205/PLUS)

•
In der Seite INSTRUMENTENAUSWAHL die Funktion MULTIMETER und folglich
KALIBRIERUNG anwählen.
•
Folgen Sie für die Kalibrierung den Bildschirmanweisungen.
•
Beim Erststart wird der Vorgang automatisch gestartet.
•
Die Kalibrierung regelmäßig wiederholen.
9.0 - DIAGNOSE ZÜNDUNGEN
9.1- Primärsignal
Die Darstellung zeigt das typische Primärsignal.
Dieses Signal hat eine Spitze von etwa 300 - 350 V und eine Verbrennungszeit von etwa
1- 3 msec.
Wenn der Primärkreis keine Probleme aufweist wird das dargestellte Signal gleichmäßig
wiederholt.
Eine unregelmäßige Signaldarstellung kann folgenden Ursachen haben:
•
Verbindung zwischen Spule und Steuereinheit.
•
Verbindung zwischen Spule und Leistungsmodul.
•
Verbindung zwischen Spule und Stiften.
•
Verbindung zwischen Spule und Oszilloskop.
