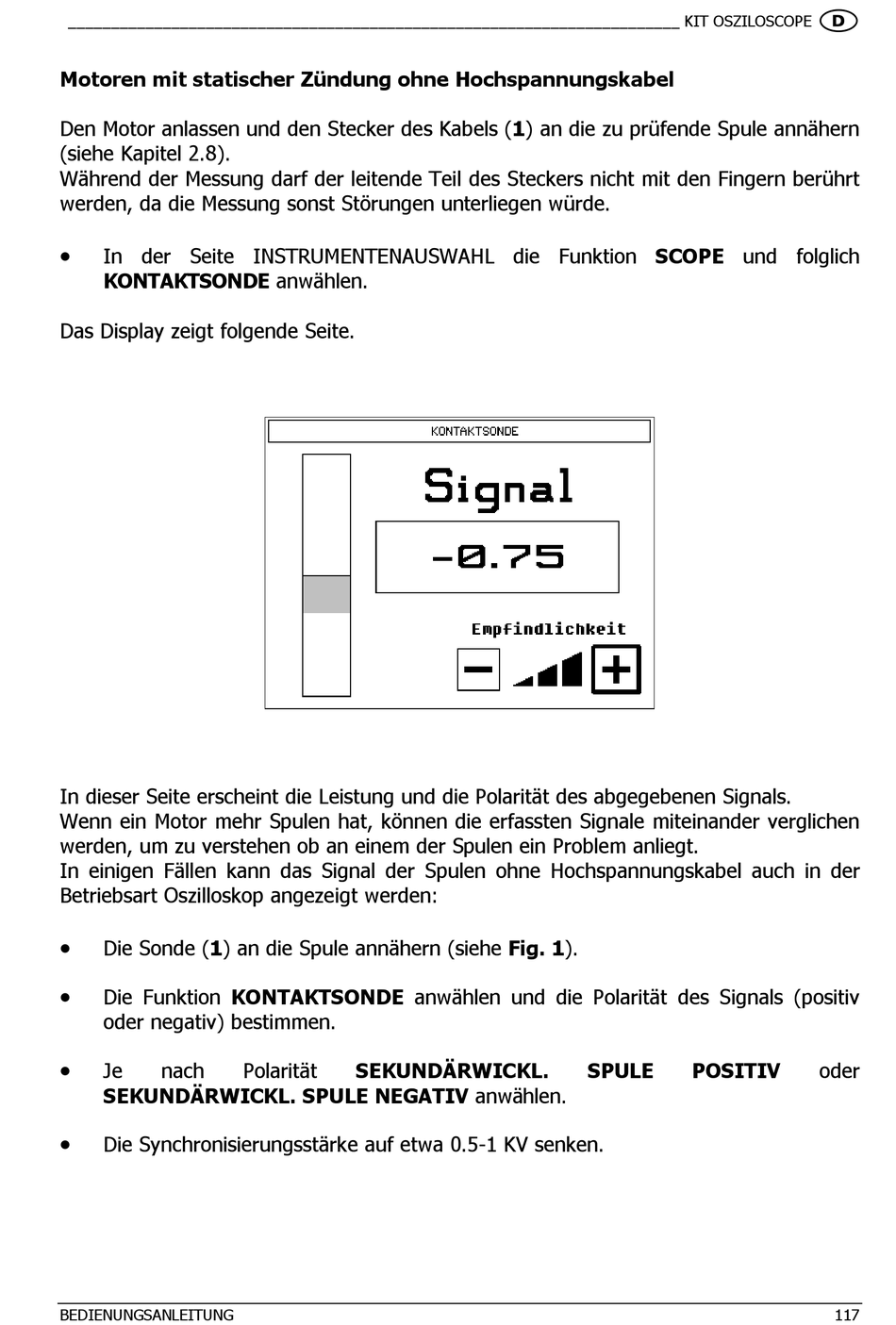

_______________________________________________________________________ KIT OSZILOSCOPE
Motoren mit statischer Zündung ohne Hochspannungskabel
Den Motor anlassen und den Stecker des Kabels (1) an die zu prüfende Spule annähern
(siehe Kapitel 2.8).
Während der Messung darf der leitende Teil des Steckers nicht mit den Fingern berührt
werden, da die Messung sonst Störungen unterliegen würde.
•
In der Seite INSTRUMENTENAUSWAHL die Funktion SCOPE und folglich
KONTAKTSONDE anwählen.
Das Display zeigt folgende Seite.
In dieser Seite erscheint die Leistung und die Polarität des abgegebenen Signals.
Wenn ein Motor mehr Spulen hat, können die erfassten Signale miteinander verglichen
werden, um zu verstehen ob an einem der Spulen ein Problem anliegt.
In einigen Fällen kann das Signal der Spulen ohne Hochspannungskabel auch in der
Betriebsart Oszilloskop angezeigt werden:
•
Die Sonde (1) an die Spule annähern (siehe Fig. 1).
•
Die Funktion KONTAKTSONDE anwählen und die Polarität des Signals (positiv
oder negativ) bestimmen.
•
Je nach
SEKUNDÄRWICKL. SPULE NEGATIV anwählen.
•
Die Synchronisierungsstärke auf etwa 0.5-1 KV senken.
BEDIENUNGSANLEITUNG
Polarität SEKUNDÄRWICKL. SPULE POSITIV

oder
117
