KIT OSCILLOSCOPIO ______________________________________________________________________

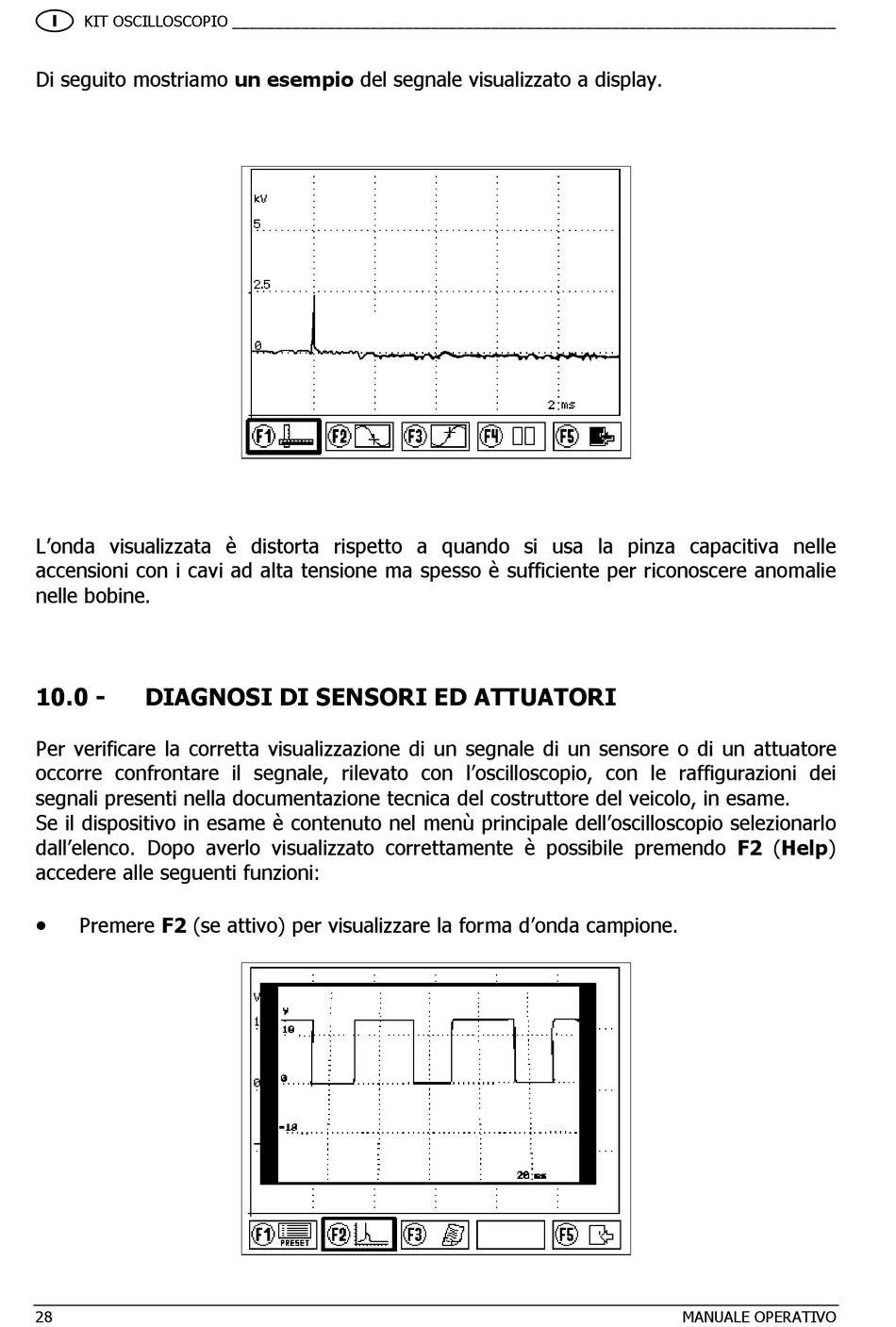

Di seguito mostriamo un esempio del segnale visualizzato a display.
L'onda visualizzata è distorta rispetto a quando si usa la pinza capacitiva nelle
accensioni con i cavi ad alta tensione ma spesso è sufficiente per riconoscere anomalie
nelle bobine.
10.0 -

DIAGNOSI DI SENSORI ED ATTUATORI

Per verificare la corretta visualizzazione di un segnale di un sensore o di un attuatore
occorre confrontare il segnale, rilevato con l'oscilloscopio, con le raffigurazioni dei
segnali presenti nella documentazione tecnica del costruttore del veicolo, in esame.
Se il dispositivo in esame è contenuto nel menù principale dell'oscilloscopio selezionarlo
dall'elenco. Dopo averlo visualizzato correttamente è possibile premendo F2 (Help)
accedere alle seguenti funzioni:
•
Premere F2 (se attivo) per visualizzare la forma d'onda campione.
28 MANUALE OPERATIVO
