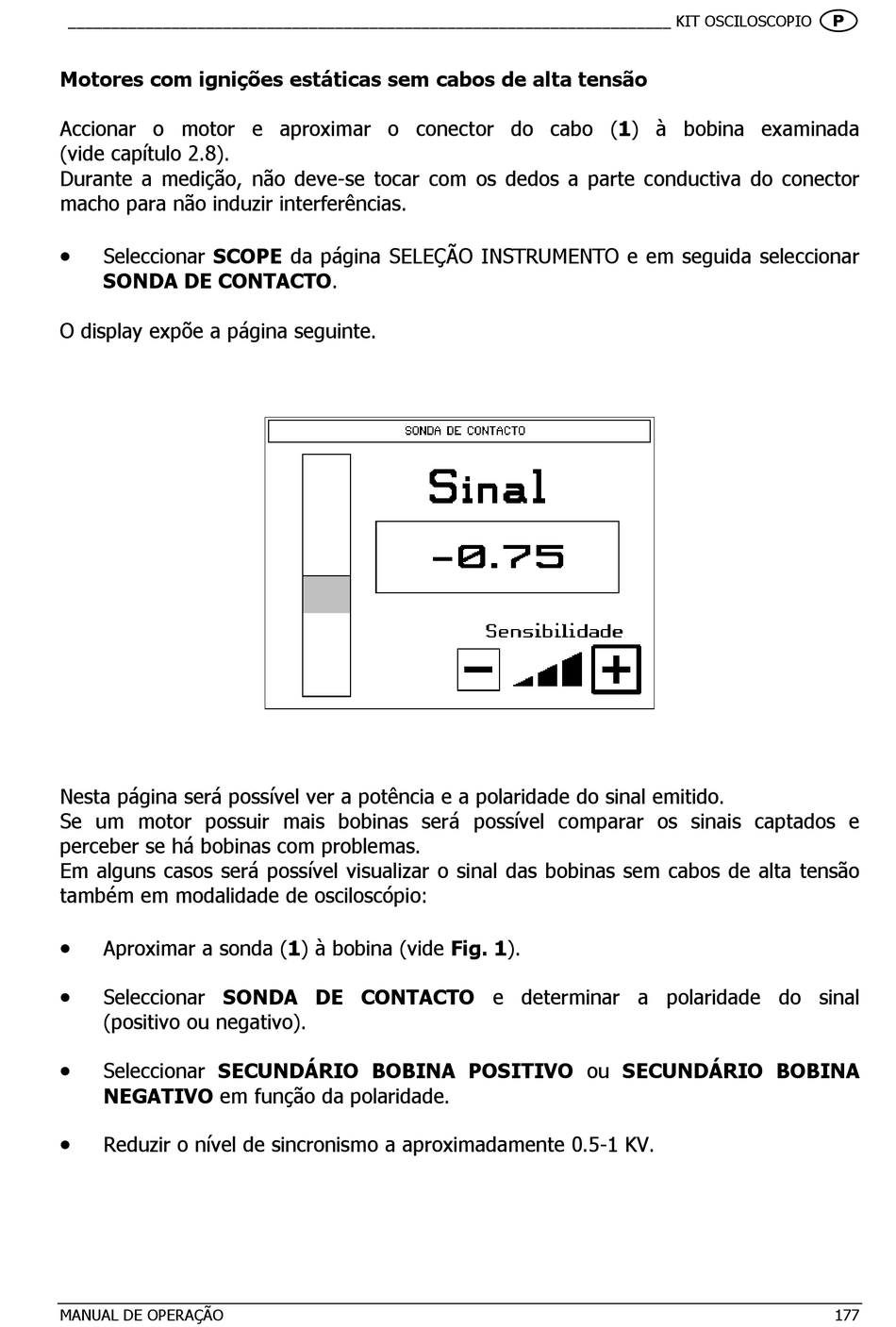

______________________________________________________________________ KIT OSCILOSCOPIO
Motores com ignições estáticas sem cabos de alta tensão
Accionar o motor e aproximar o conector do cabo (1) à bobina examinada
(vide capítulo 2.8).
Durante a medição, não deve-se tocar com os dedos a parte conductiva do conector
macho para não induzir interferências.
•
Seleccionar SCOPE da página SELEÇÃO INSTRUMENTO e em seguida seleccionar
SONDA DE CONTACTO.
O display expõe a página seguinte.
Nesta página será possível ver a potência e a polaridade do sinal emitido.
Se um motor possuir mais bobinas será possível comparar os sinais captados e
perceber se há bobinas com problemas.
Em alguns casos será possível visualizar o sinal das bobinas sem cabos de alta tensão
também em modalidade de osciloscópio:
•
Aproximar a sonda (1) à bobina (vide Fig. 1).
•
Seleccionar SONDA DE CONTACTO e determinar a polaridade do sinal
(positivo ou negativo).
•
Seleccionar SECUNDÁRIO BOBINA POSITIVO ou SECUNDÁRIO BOBINA
NEGATIVO em função da polaridade.
•
Reduzir o nível de sincronismo a aproximadamente 0.5-1 KV.
MANUAL DE OPERAÇÃO

177
