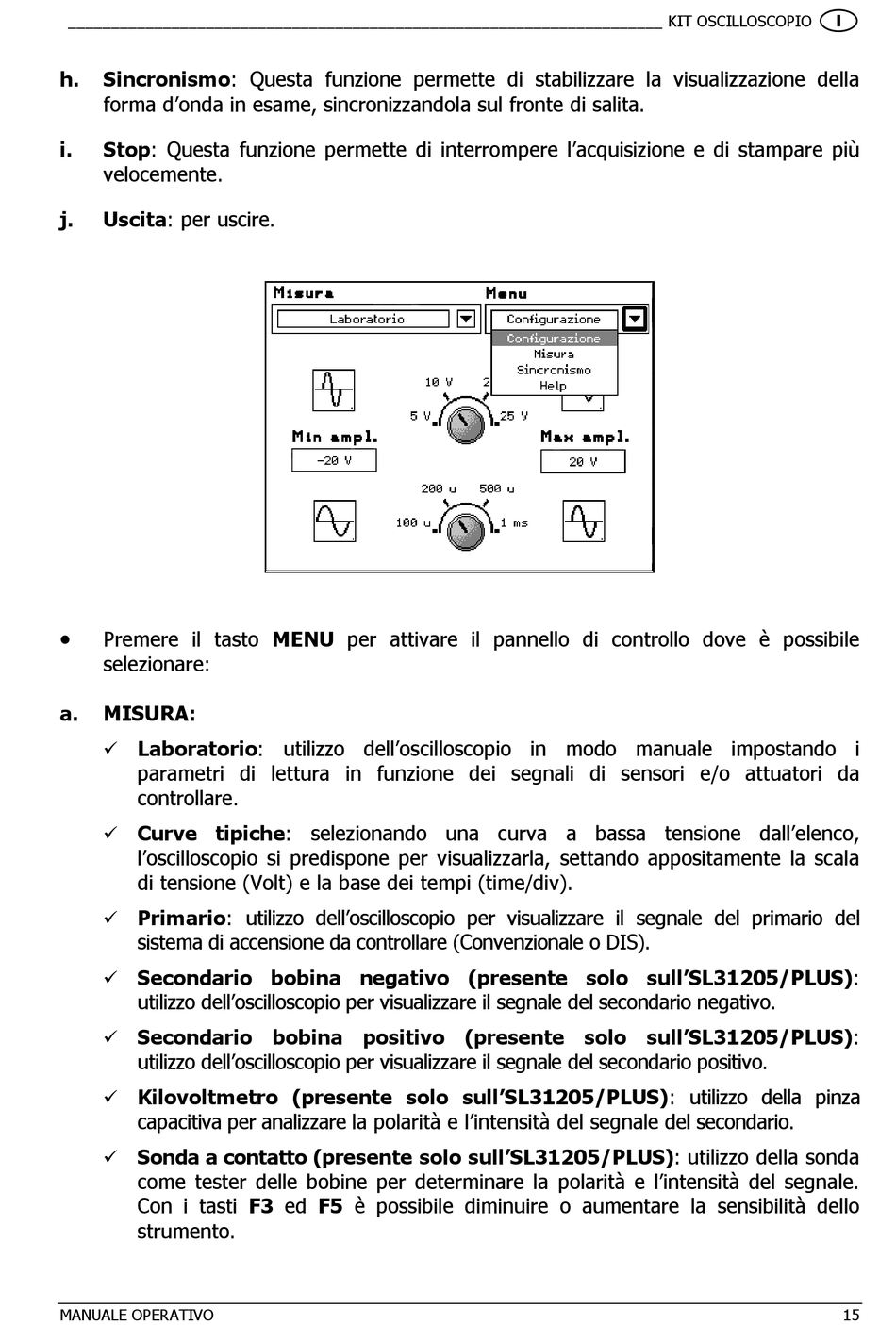

Tecnotest SL31205 Bedienungsanleitung Seite 19

_____________________________________________________________________ KIT OSCILLOSCOPIO
h. Sincronismo: Questa funzione permette di stabilizzare la visualizzazione della
forma d'onda in esame, sincronizzandola sul fronte di salita.
i. Stop: Questa funzione permette di interrompere l'acquisizione e di stampare più
velocemente.
j. Uscita: per uscire.
•
Premere il tasto MENU per attivare il pannello di controllo dove è possibile
selezionare:
a. MISURA:
Laboratorio: utilizzo dell'oscilloscopio in modo manuale impostando i
parametri di lettura in funzione dei segnali di sensori e/o attuatori da
controllare.
Curve tipiche: selezionando una curva a bassa tensione dall'elenco,
l'oscilloscopio si predispone per visualizzarla, settando appositamente la scala
di tensione (Volt) e la base dei tempi (time/div).
Primario: utilizzo dell'oscilloscopio per visualizzare il segnale del primario del
sistema di accensione da controllare (Convenzionale o DIS).
Secondario bobina negativo (presente solo sull'SL31205/PLUS):
utilizzo dell'oscilloscopio per visualizzare il segnale del secondario negativo.
Secondario bobina positivo (presente solo sull'SL31205/PLUS):
utilizzo dell'oscilloscopio per visualizzare il segnale del secondario positivo.
Kilovoltmetro (presente solo sull'SL31205/PLUS): utilizzo della pinza
capacitiva per analizzare la polarità e l'intensità del segnale del secondario.
Sonda a contatto (presente solo sull'SL31205/PLUS): utilizzo della sonda
come tester delle bobine per determinare la polarità e l'intensità del segnale.
Con i tasti F3 ed F5 è possibile diminuire o aumentare la sensibilità dello
strumento.
MANUALE OPERATIVO

15
