______________________________________________________________________ KIT OSCILOSCOPIO

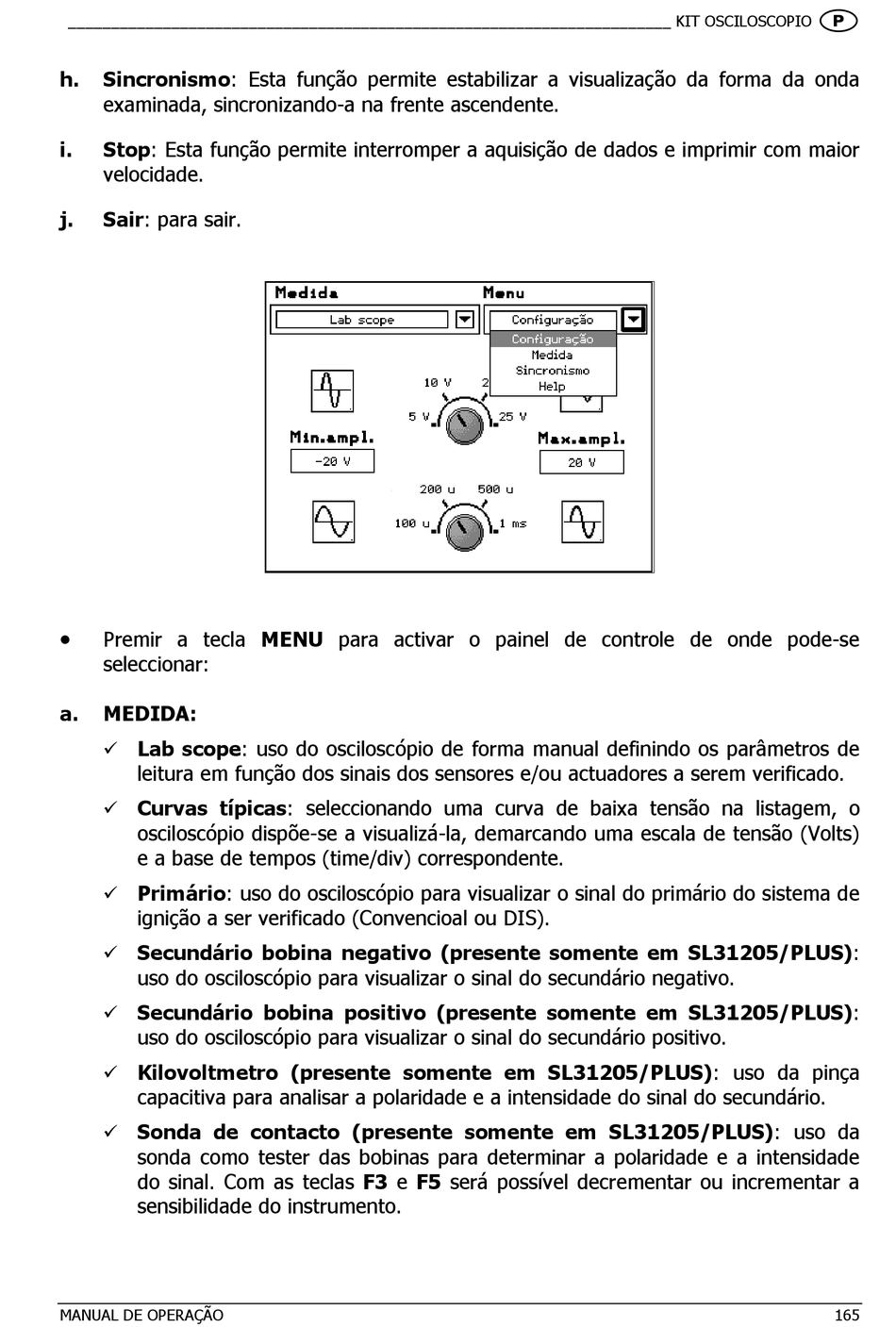

h. Sincronismo: Esta função permite estabilizar a visualização da forma da onda
examinada, sincronizando-a na frente ascendente.
i. Stop: Esta função permite interromper a aquisição de dados e imprimir com maior
velocidade.
j. Sair: para sair.
•
Premir a tecla MENU para activar o painel de controle de onde pode-se
seleccionar:
a. MEDIDA:
Lab scope: uso do osciloscópio de forma manual definindo os parâmetros de
leitura em função dos sinais dos sensores e/ou actuadores a serem verificado.
Curvas típicas: seleccionando uma curva de baixa tensão na listagem, o
osciloscópio dispõe-se a visualizá-la, demarcando uma escala de tensão (Volts)
e a base de tempos (time/div) correspondente.
Primário: uso do osciloscópio para visualizar o sinal do primário do sistema de
ignição a ser verificado (Convencioal ou DIS).
Secundário bobina negativo (presente somente em SL31205/PLUS):
uso do osciloscópio para visualizar o sinal do secundário negativo.
Secundário bobina positivo (presente somente em SL31205/PLUS):
uso do osciloscópio para visualizar o sinal do secundário positivo.
Kilovoltmetro (presente somente em SL31205/PLUS): uso da pinça
capacitiva para analisar a polaridade e a intensidade do sinal do secundário.
Sonda de contacto (presente somente em SL31205/PLUS): uso da
sonda como tester das bobinas para determinar a polaridade e a intensidade
do sinal. Com as teclas F3 e F5 será possível decrementar ou incrementar a
sensibilidade do instrumento.
MANUAL DE OPERAÇÃO

165
