______________________________________________________________________ KIT OSCILOSCÓPIO
Posteriormente, si la tensión de la bujía es positiva, debe seleccionarse SECUNDARIO
BOBINADO POSITIVO. De lo contrario, si la tensión de la bujía es negativa, debe
seleccionarse SECUNDARIO BOBINADO NEGATIVO.
El display mostrará la señal correcta del secundario.
Parametrizar un nivel de trigger lo más alto posible para no sincronizarse con la chispa
de descarga.
En un motor con ignición estática se alternan chispas en fase de explosión y chispas en
fase de descarga. Las chispas en fase de explosión tienen un pico de tensión más alto y
un tiempo de chispa más corto de los de descarga.
Si se programa un nivel de trigger de 2-3 KV el osciloscopio visualizará confusamente
las chispas de explosión y de descarga.

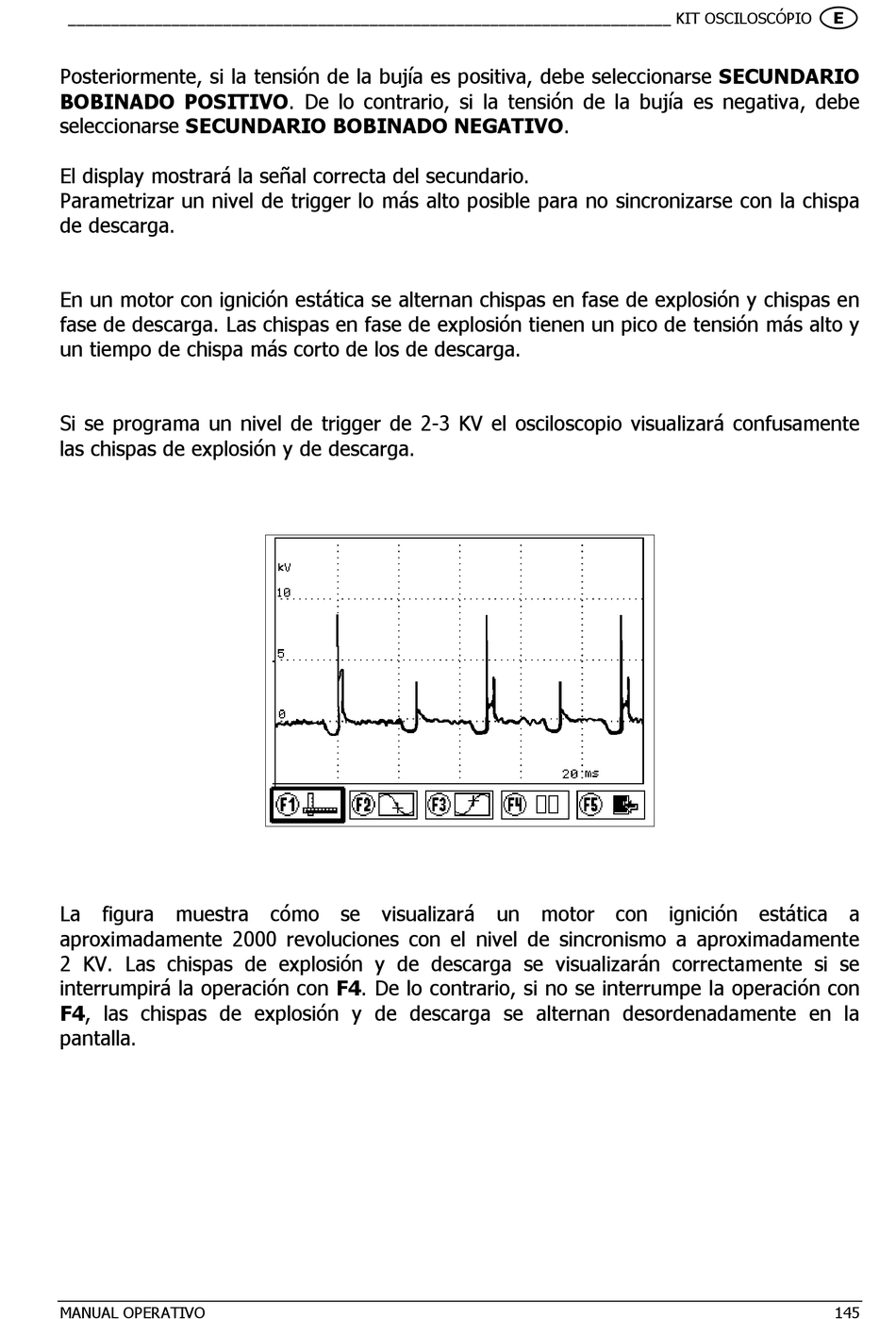

La figura muestra cómo se visualizará un motor con ignición estática a
aproximadamente 2000 revoluciones con el nivel de sincronismo a aproximadamente
2 KV. Las chispas de explosión y de descarga se visualizarán correctamente si se
interrumpirá la operación con F4. De lo contrario, si no se interrumpe la operación con
F4, las chispas de explosión y de descarga se alternan desordenadamente en la
pantalla.
MANUAL OPERATIVO 145
