______________________________________________________________________ KIT OSCILOSCÓPIO

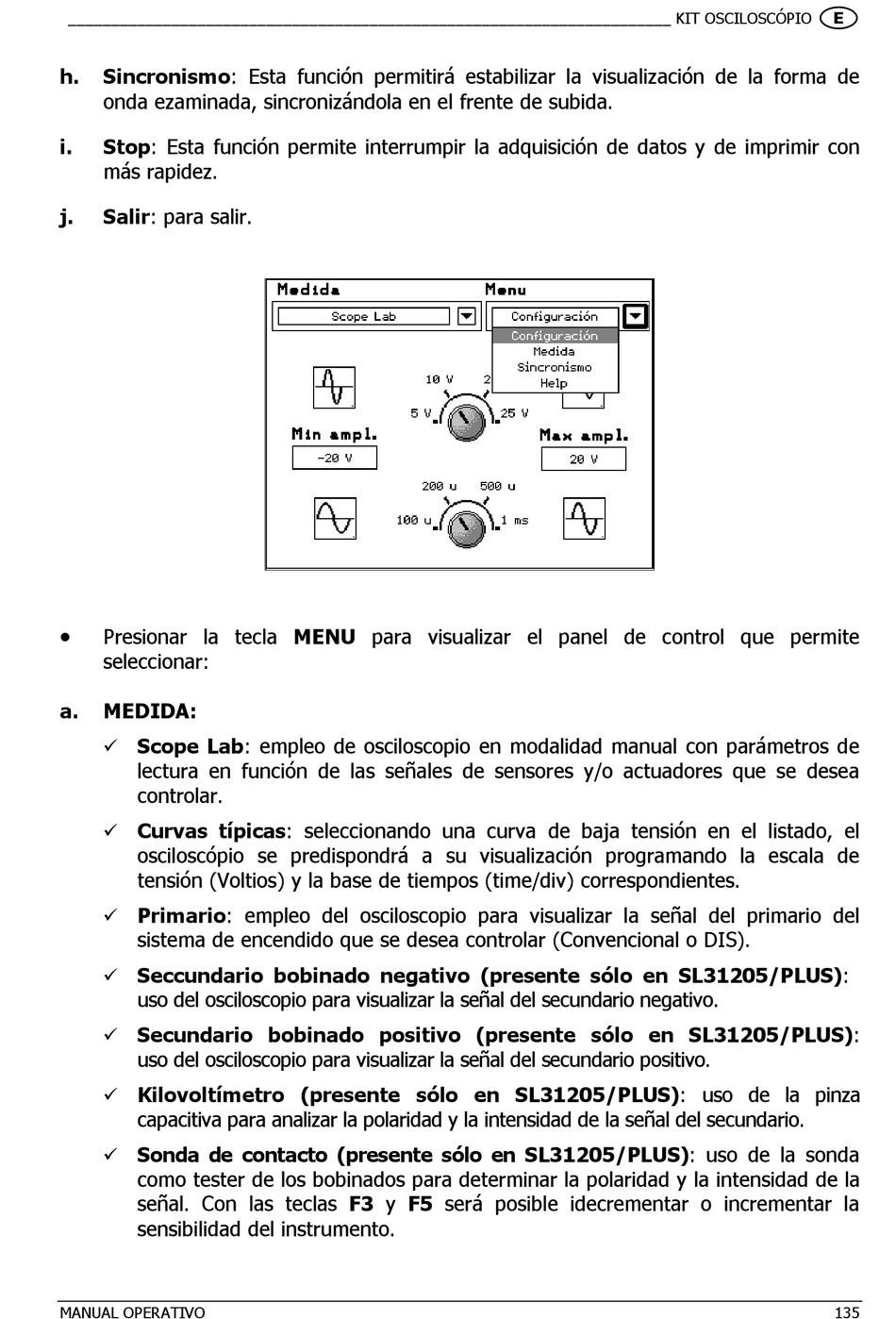

h. Sincronismo: Esta función permitirá estabilizar la visualización de la forma de
onda ezaminada, sincronizándola en el frente de subida.
i. Stop: Esta función permite interrumpir la adquisición de datos y de imprimir con
más rapidez.
j. Salir: para salir.
•
Presionar la tecla MENU para visualizar el panel de control que permite
seleccionar:
a. MEDIDA:
Scope Lab: empleo de osciloscopio en modalidad manual con parámetros de
lectura en función de las señales de sensores y/o actuadores que se desea
controlar.
Curvas típicas: seleccionando una curva de baja tensión en el listado, el
osciloscópio se predispondrá a su visualización programando la escala de
tensión (Voltios) y la base de tiempos (time/div) correspondientes.
Primario: empleo del osciloscopio para visualizar la señal del primario del
sistema de encendido que se desea controlar (Convencional o DIS).
Seccundario bobinado negativo (presente sólo en SL31205/PLUS):
uso del osciloscopio para visualizar la señal del secundario negativo.
Secundario bobinado positivo (presente sólo en SL31205/PLUS):
uso del osciloscopio para visualizar la señal del secundario positivo.
Kilovoltímetro (presente sólo en SL31205/PLUS): uso de la pinza
capacitiva para analizar la polaridad y la intensidad de la señal del secundario.
Sonda de contacto (presente sólo en SL31205/PLUS): uso de la sonda
como tester de los bobinados para determinar la polaridad y la intensidad de la
señal. Con las teclas F3 y F5 será posible idecrementar o incrementar la
sensibilidad del instrumento.
MANUAL OPERATIVO

135
