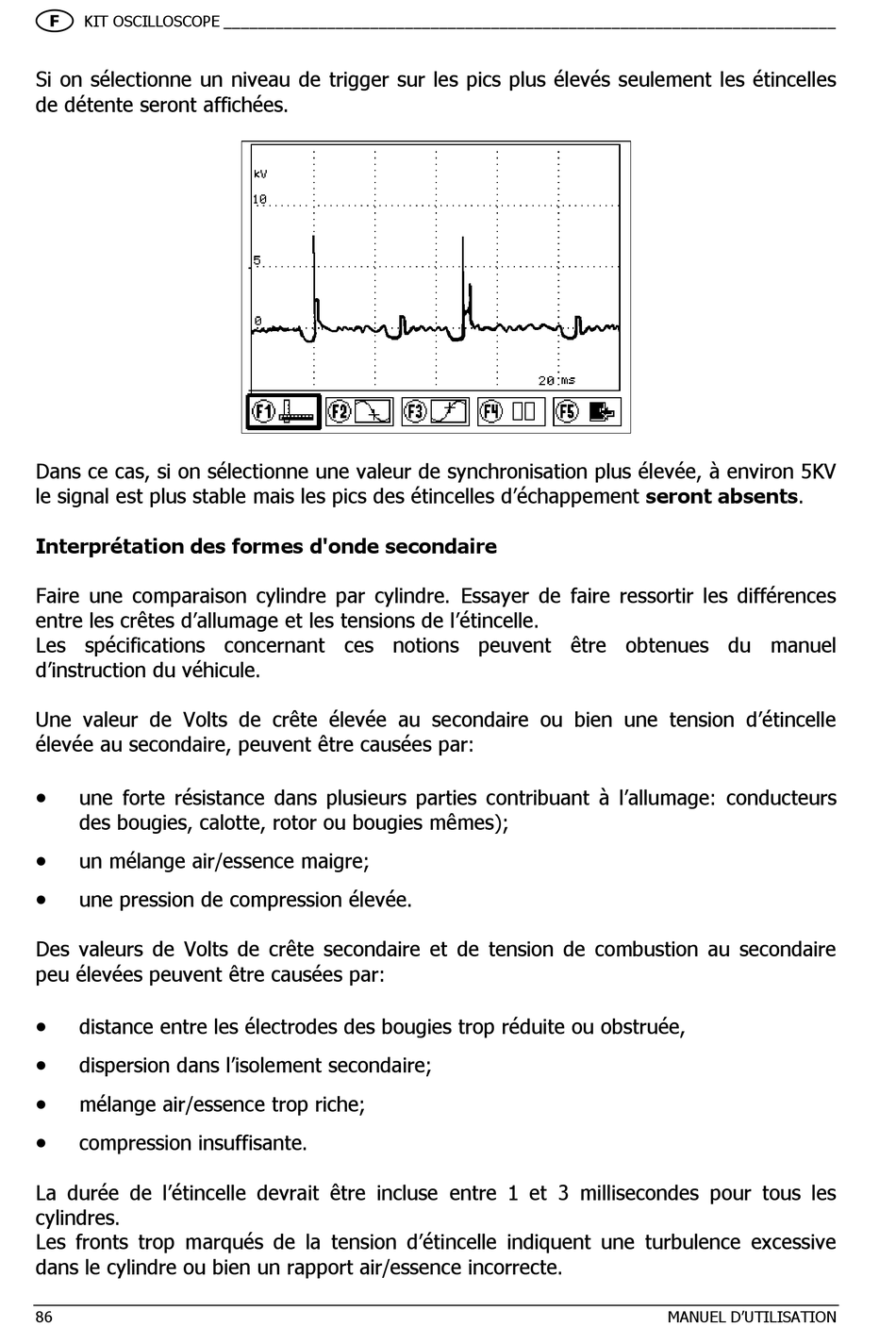

Tecnotest SL31205 Bedienungsanleitung Seite 90


KIT OSCILLOSCOPE _______________________________________________________________________
Si on sélectionne un niveau de trigger sur les pics plus élevés seulement les étincelles
de détente seront affichées.
Dans ce cas, si on sélectionne une valeur de synchronisation plus élevée, à environ 5KV
le signal est plus stable mais les pics des étincelles d'échappement seront absents.
Interprétation des formes d'onde secondaire
Faire une comparaison cylindre par cylindre. Essayer de faire ressortir les différences
entre les crêtes d'allumage et les tensions de l'étincelle.
Les spécifications concernant ces notions peuvent être obtenues du manuel
d'instruction du véhicule.
Une valeur de Volts de crête élevée au secondaire ou bien une tension d'étincelle
élevée au secondaire, peuvent être causées par:
•
une forte résistance dans plusieurs parties contribuant à l'allumage: conducteurs
des bougies, calotte, rotor ou bougies mêmes);
•
un mélange air/essence maigre;
•
une pression de compression élevée.
Des valeurs de Volts de crête secondaire et de tension de combustion au secondaire
peu élevées peuvent être causées par:
•
distance entre les électrodes des bougies trop réduite ou obstruée,
•
dispersion dans l'isolement secondaire;
•
mélange air/essence trop riche;
•
compression insuffisante.
La durée de l'étincelle devrait être incluse entre 1 et 3 millisecondes pour tous les
cylindres.
Les fronts trop marqués de la tension d'étincelle indiquent une turbulence excessive
dans le cylindre ou bien un rapport air/essence incorrecte.
