KIT OSCILLOSCOPIO ______________________________________________________________________

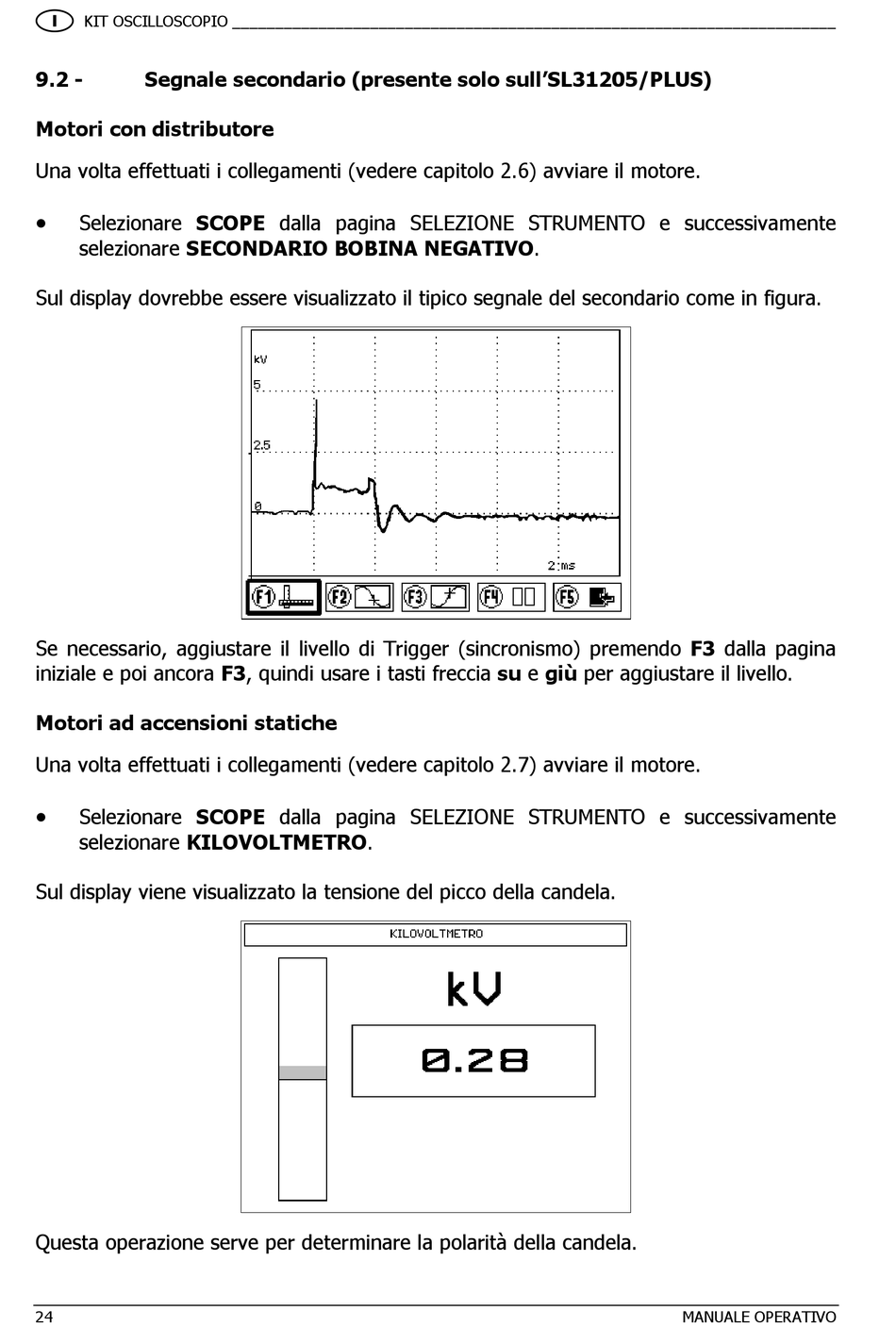

9.2 -

Segnale secondario (presente solo sull'SL31205/PLUS)

Motori con distributore
Una volta effettuati i collegamenti (vedere capitolo 2.6) avviare il motore.
•
Selezionare SCOPE dalla pagina SELEZIONE STRUMENTO e successivamente
selezionare SECONDARIO BOBINA NEGATIVO.
Sul display dovrebbe essere visualizzato il tipico segnale del secondario come in figura.
Se necessario, aggiustare il livello di Trigger (sincronismo) premendo F3 dalla pagina
iniziale e poi ancora F3, quindi usare i tasti freccia su e giù per aggiustare il livello.

Motori ad accensioni statiche

Una volta effettuati i collegamenti (vedere capitolo 2.7) avviare il motore.
•
Selezionare SCOPE dalla pagina SELEZIONE STRUMENTO e successivamente
selezionare KILOVOLTMETRO.
Sul display viene visualizzato la tensione del picco della candela.
Questa operazione serve per determinare la polarità della candela.
24 MANUALE OPERATIVO
