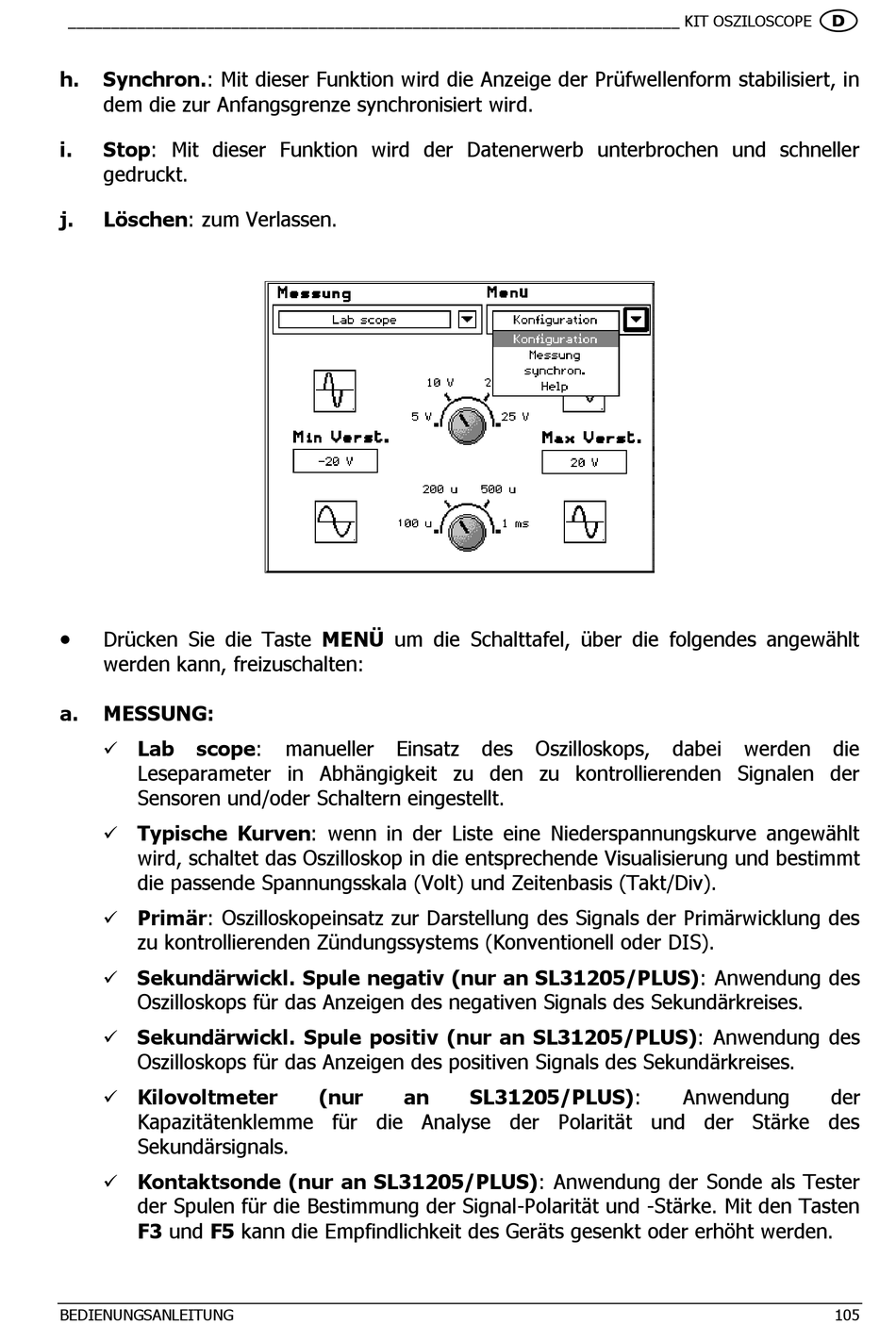

_______________________________________________________________________ KIT OSZILOSCOPE
h.
Synchron.: Mit dieser Funktion wird die Anzeige der Prüfwellenform stabilisiert, in
dem die zur Anfangsgrenze synchronisiert wird.
i.
Stop: Mit dieser Funktion wird der Datenerwerb unterbrochen und schneller
gedruckt.
j.
Löschen: zum Verlassen.
•
Drücken Sie die Taste MENÜ um die Schalttafel, über die folgendes angewählt
werden kann, freizuschalten:
a.
MESSUNG:
Lab
scope:
Leseparameter in Abhängigkeit zu den zu kontrollierenden Signalen der
Sensoren und/oder Schaltern eingestellt.
Typische Kurven: wenn in der Liste eine Niederspannungskurve angewählt
wird, schaltet das Oszilloskop in die entsprechende Visualisierung und bestimmt
die passende Spannungsskala (Volt) und Zeitenbasis (Takt/Div).
Primär: Oszilloskopeinsatz zur Darstellung des Signals der Primärwicklung des
zu kontrollierenden Zündungssystems (Konventionell oder DIS).
Sekundärwickl. Spule negativ (nur an SL31205/PLUS): Anwendung des
Oszilloskops für das Anzeigen des negativen Signals des Sekundärkreises.
Sekundärwickl. Spule positiv (nur an SL31205/PLUS): Anwendung des
Oszilloskops für das Anzeigen des positiven Signals des Sekundärkreises.
Kilovoltmeter
Kapazitätenklemme für die Analyse der Polarität und der Stärke des
Sekundärsignals.
Kontaktsonde (nur an SL31205/PLUS): Anwendung der Sonde als Tester
der Spulen für die Bestimmung der Signal-Polarität und -Stärke. Mit den Tasten
F3 und F5 kann die Empfindlichkeit des Geräts gesenkt oder erhöht werden.
BEDIENUNGSANLEITUNG
manueller
Einsatz
(nur
an
des
Oszilloskops,
SL31205/PLUS):
dabei
werden
die
Anwendung
der
105
