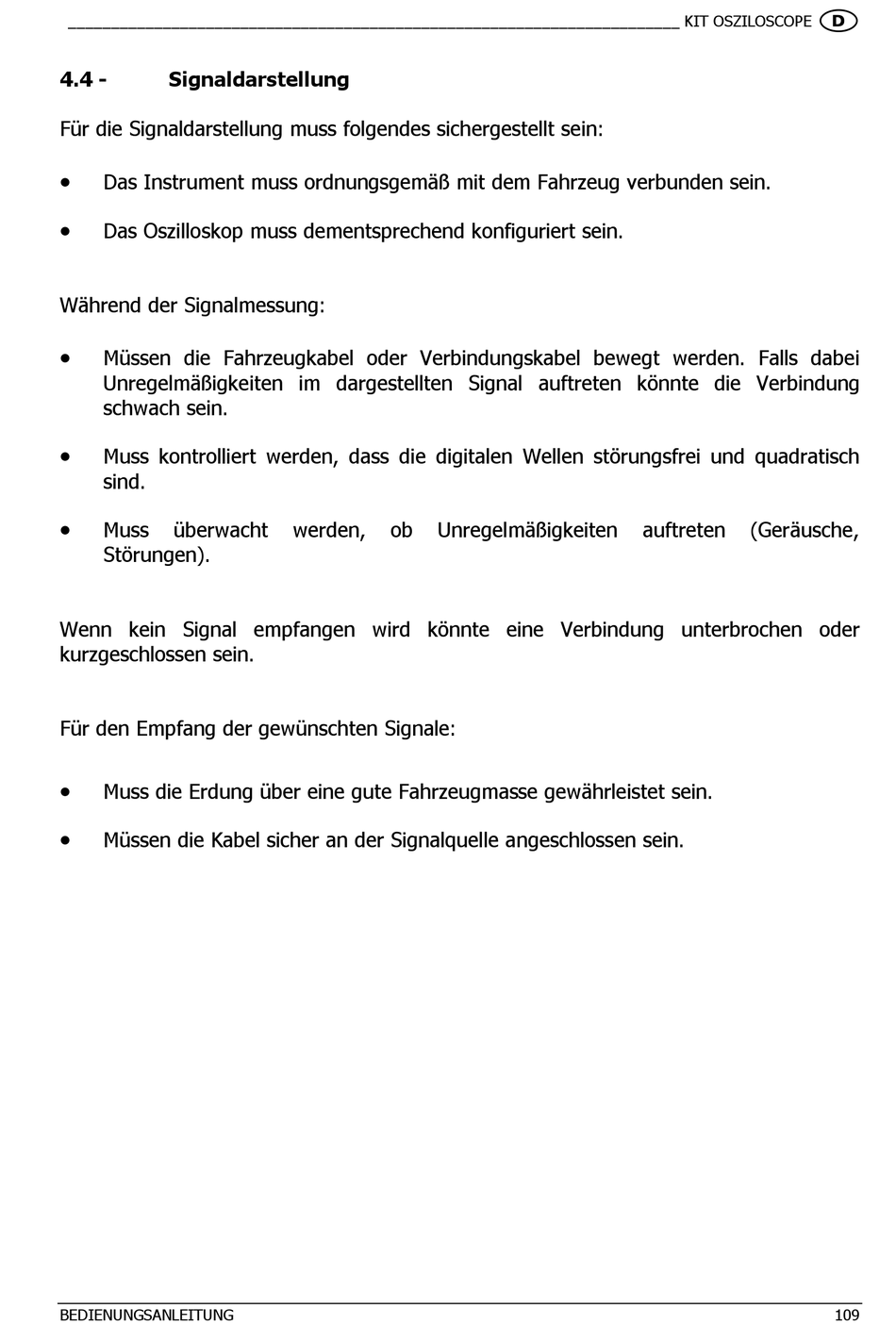

4.4 -

Signaldarstellung

Für die Signaldarstellung muss folgendes sichergestellt sein:
•
Das Instrument muss ordnungsgemäß mit dem Fahrzeug verbunden sein.
•
Das Oszilloskop muss dementsprechend konfiguriert sein.
Während der Signalmessung:
•
Müssen die Fahrzeugkabel oder Verbindungskabel bewegt werden. Falls dabei
Unregelmäßigkeiten im dargestellten Signal auftreten könnte die Verbindung
schwach sein.
•
Muss kontrolliert werden, dass die digitalen Wellen störungsfrei und quadratisch
sind.
•
Muss überwacht
Störungen).
Wenn kein Signal empfangen wird könnte eine Verbindung unterbrochen oder
kurzgeschlossen sein.
Für den Empfang der gewünschten Signale:
•
Muss die Erdung über eine gute Fahrzeugmasse gewährleistet sein.
•
Müssen die Kabel sicher an der Signalquelle angeschlossen sein.
BEDIENUNGSANLEITUNG
werden, ob Unregelmäßigkeiten auftreten (Geräusche,

