______________________________________________________________________ KIT OSCILLOSCOPE

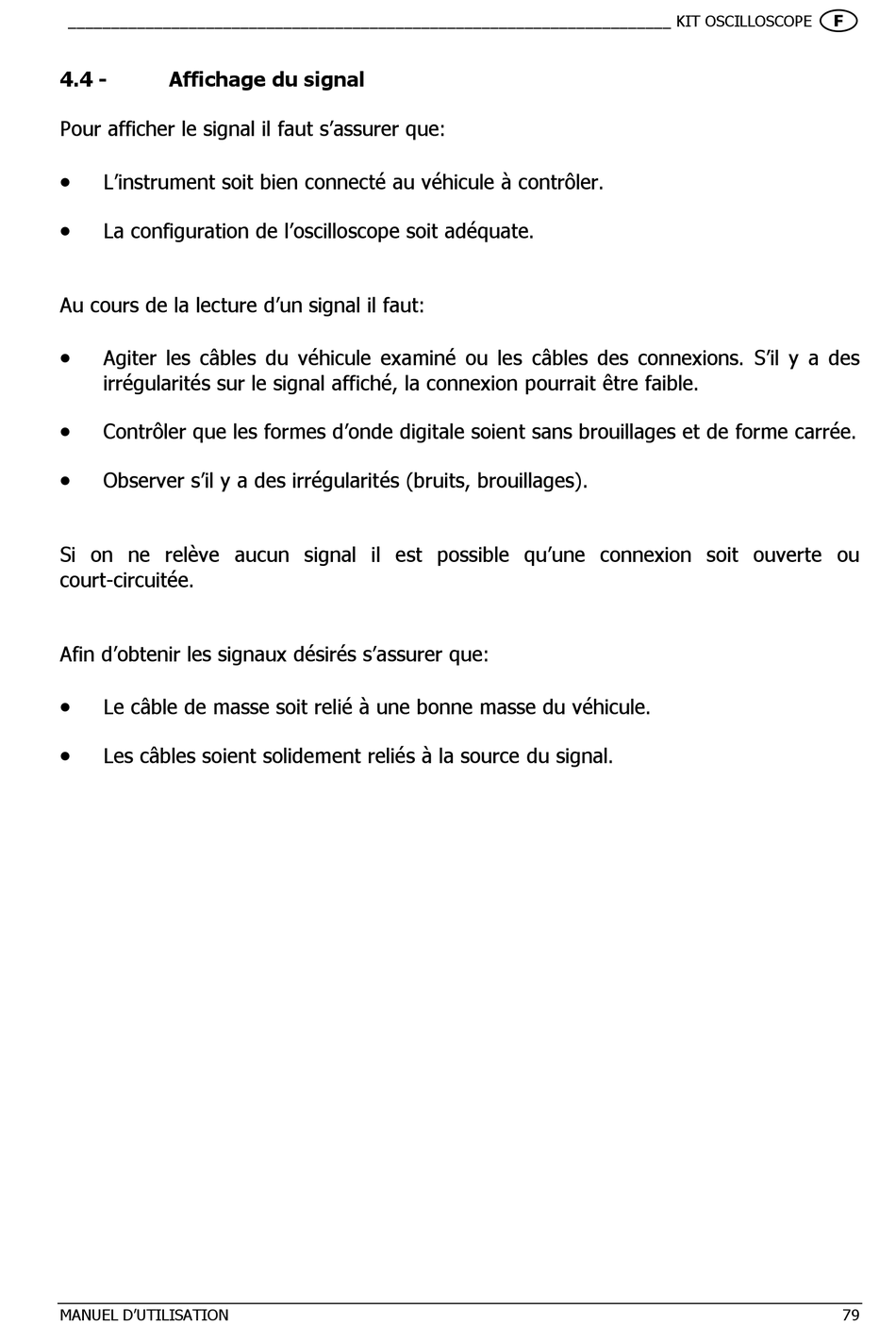

4.4 -

Affichage du signal

Pour afficher le signal il faut s'assurer que:
•
L'instrument soit bien connecté au véhicule à contrôler.
•
La configuration de l'oscilloscope soit adéquate.
Au cours de la lecture d'un signal il faut:
•
Agiter les câbles du véhicule examiné ou les câbles des connexions. S'il y a des
irrégularités sur le signal affiché, la connexion pourrait être faible.
•
Contrôler que les formes d'onde digitale soient sans brouillages et de forme carrée.
•
Observer s'il y a des irrégularités (bruits, brouillages).
Si on ne relève aucun signal il est possible qu'une connexion soit ouverte ou
court-circuitée.
Afin d'obtenir les signaux désirés s'assurer que:
•
Le câble de masse soit relié à une bonne masse du véhicule.
•
Les câbles soient solidement reliés à la source du signal.
MANUEL D'UTILISATION

79
