______________________________________________________________________ KIT OSCILLOSCOPE
Par la suite, si la tension de la bougie est positive, sélectionner SECONDAIRE
BOBINE POSITIF. Dans le cas contraire, si la tension de la bougie est négative,
sélectionner SECONDAIRE BOBINE NEGATIF.
Le visuel montre le signal correct du secondaire.
Sélectionner un niveau de trigger le plus haut que possible pour ne pas se synchroniser
à l'étincelle d' échappement.
Dans un moteur à allumage statique il y a l'alternance de étincelles en phase de
détente et en phase d' échappement. Les étincelles en phase de détente ont un pic de
tension plus élevé et un temps d'étincelle plus court par rapport à celles
d'échappement.
Si on sélectionne un niveau de trigger de 2-3 KV l'oscilloscope affiche de manière
désordonnée les étincelles de détente et d' échappement.

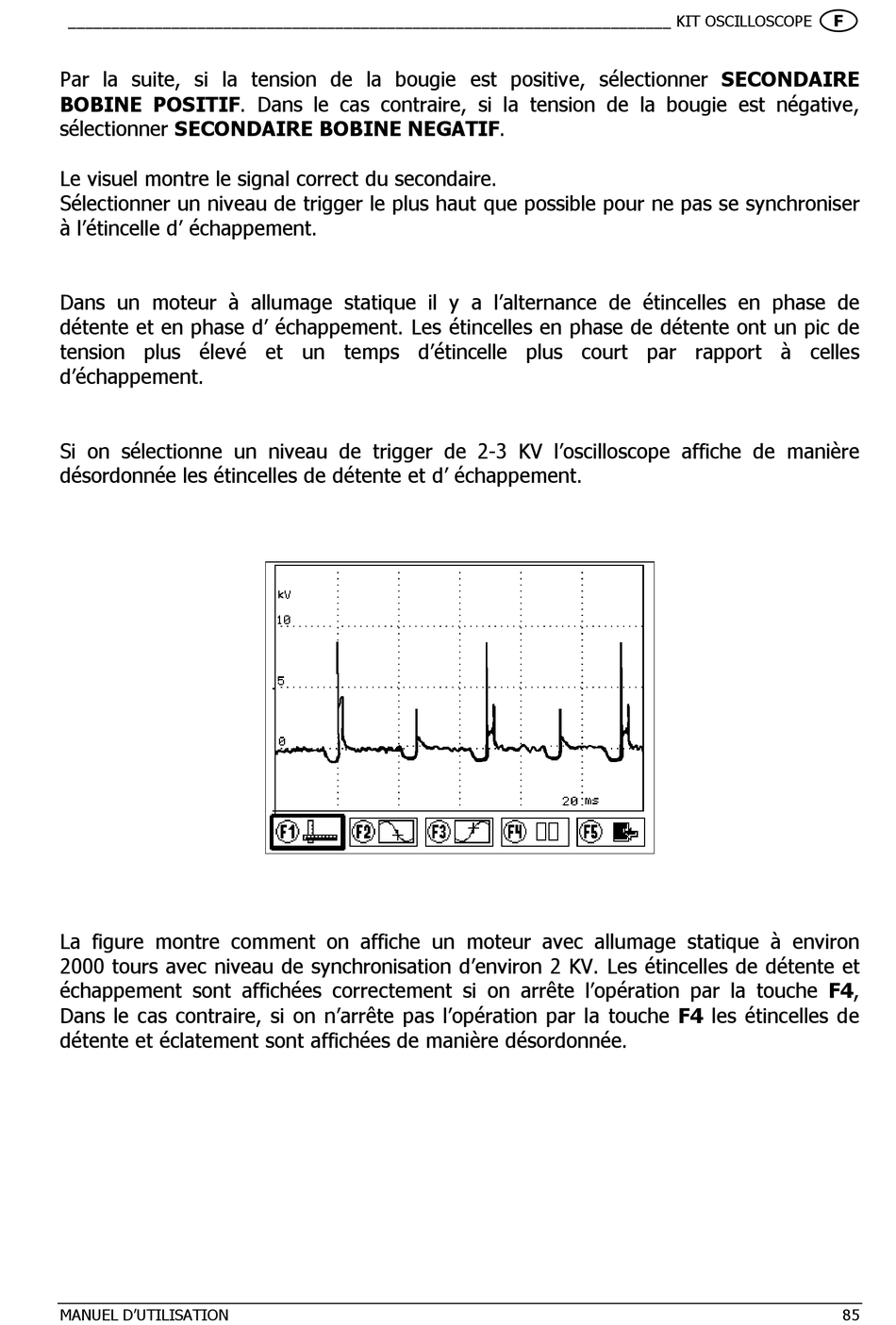

La figure montre comment on affiche un moteur avec allumage statique à environ
2000 tours avec niveau de synchronisation d'environ 2 KV. Les étincelles de détente et
échappement sont affichées correctement si on arrête l'opération par la touche F4,
Dans le cas contraire, si on n'arrête pas l'opération par la touche F4 les étincelles de
détente et éclatement sont affichées de manière désordonnée.
MANUEL D'UTILISATION 85
