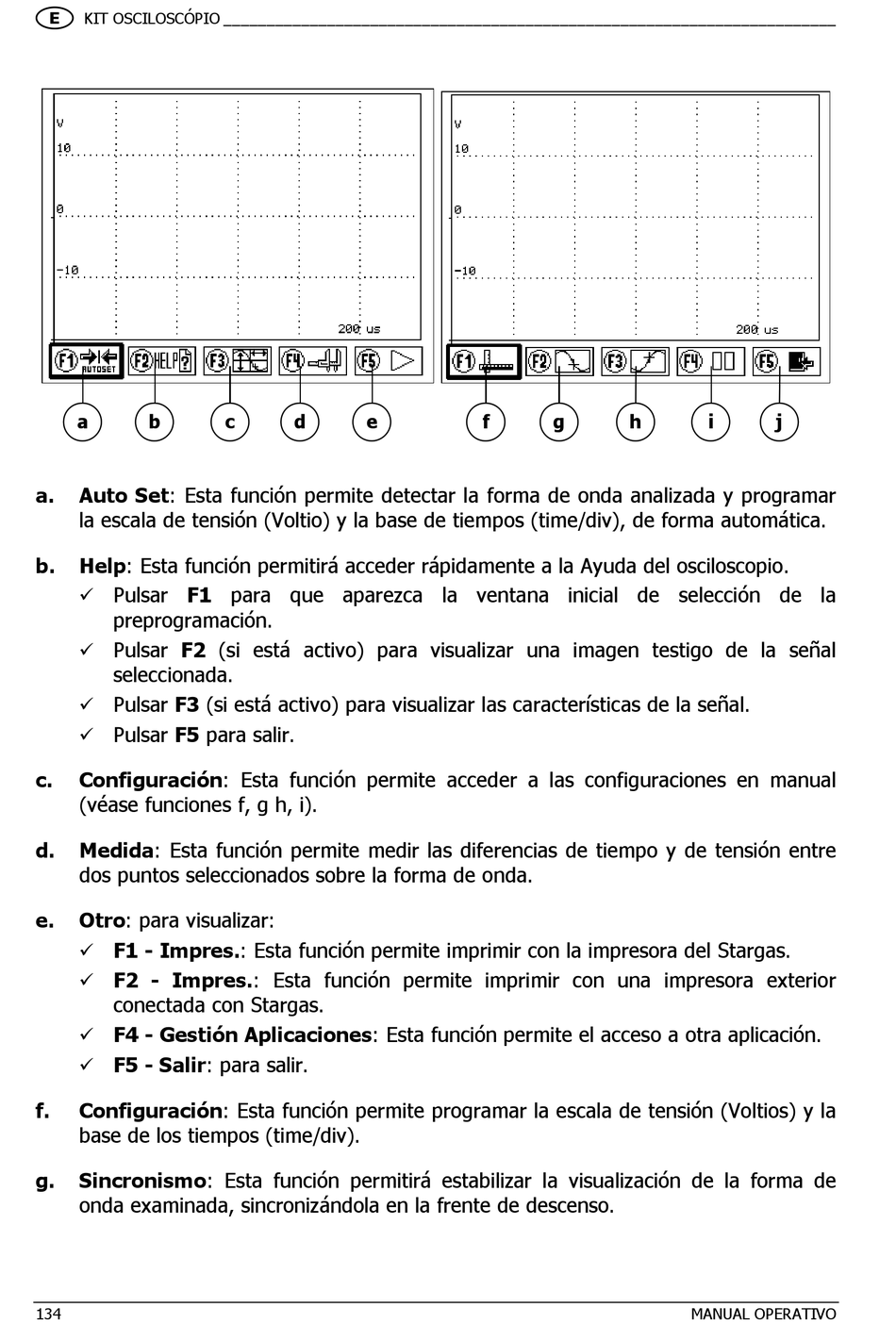

KIT OSCILOSCÓPIO _______________________________________________________________________
a b
a. Auto Set: Esta función permite detectar la forma de onda analizada y programar
la escala de tensión (Voltio) y la base de tiempos (time/div), de forma automática.
b. Help: Esta función permitirá acceder rápidamente a la Ayuda del osciloscopio.
Pulsar F1 para que aparezca la ventana inicial de selección de la
preprogramación.
Pulsar F2 (si está activo) para visualizar una imagen testigo de la señal
seleccionada.
Pulsar F3 (si está activo) para visualizar las características de la señal.
Pulsar F5 para salir.
c. Configuración: Esta función permite acceder a las configuraciones en manual
(véase funciones f, g h, i).
d. Medida: Esta función permite medir las diferencias de tiempo y de tensión entre
dos puntos seleccionados sobre la forma de onda.
e. Otro: para visualizar:
F1 - Impres.: Esta función permite imprimir con la impresora del Stargas.
F2 - Impres.: Esta función permite imprimir con una impresora exterior
conectada con Stargas.
F4 - Gestión Aplicaciones: Esta función permite el acceso a otra aplicación.
F5 - Salir: para salir.
f. Configuración: Esta función permite programar la escala de tensión (Voltios) y la
base de los tiempos (time/div).
g. Sincronismo: Esta función permitirá estabilizar la visualización de la forma de
onda examinada, sincronizándola en la frente de descenso.
134
c d e f g h i j
