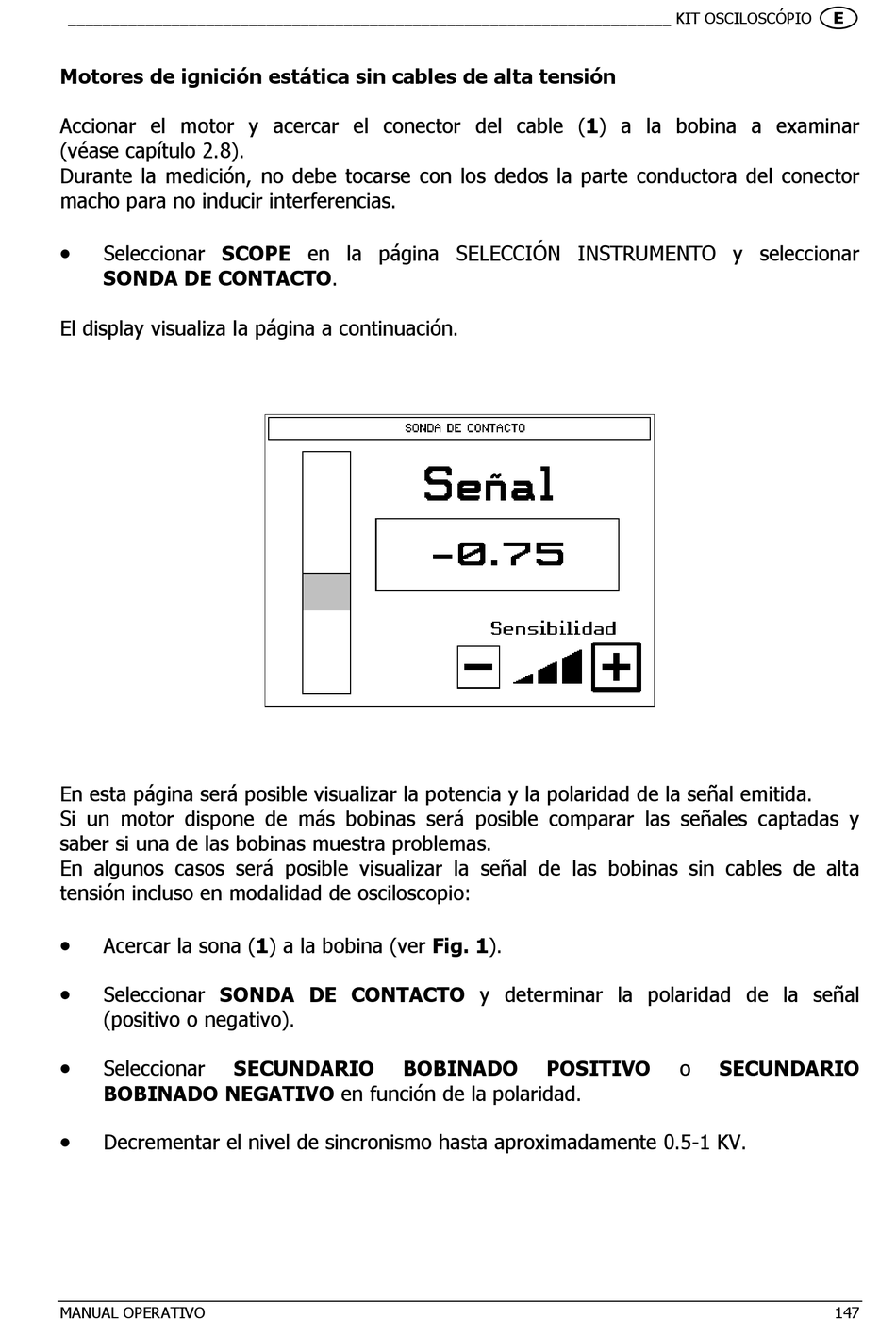

______________________________________________________________________ KIT OSCILOSCÓPIO
Motores de ignición estática sin cables de alta tensión
Accionar el motor y acercar el conector del cable (1) a la bobina a examinar
(véase capítulo 2.8).
Durante la medición, no debe tocarse con los dedos la parte conductora del conector
macho para no inducir interferencias.
•
Seleccionar SCOPE en la página SELECCIÓN INSTRUMENTO y seleccionar
SONDA DE CONTACTO.
El display visualiza la página a continuación.
En esta página será posible visualizar la potencia y la polaridad de la señal emitida.
Si un motor dispone de más bobinas será posible comparar las señales captadas y
saber si una de las bobinas muestra problemas.
En algunos casos será posible visualizar la señal de las bobinas sin cables de alta
tensión incluso en modalidad de osciloscopio:
•
Acercar la sona (1) a la bobina (ver Fig. 1).
•
Seleccionar SONDA DE CONTACTO y determinar la polaridad de la señal
(positivo o negativo).
•
Seleccionar
BOBINADO NEGATIVO en función de la polaridad.
•
Decrementar el nivel de sincronismo hasta aproximadamente 0.5-1 KV.
MANUAL OPERATIVO
SECUNDARIO BOBINADO POSITIVO o

SECUNDARIO
147
