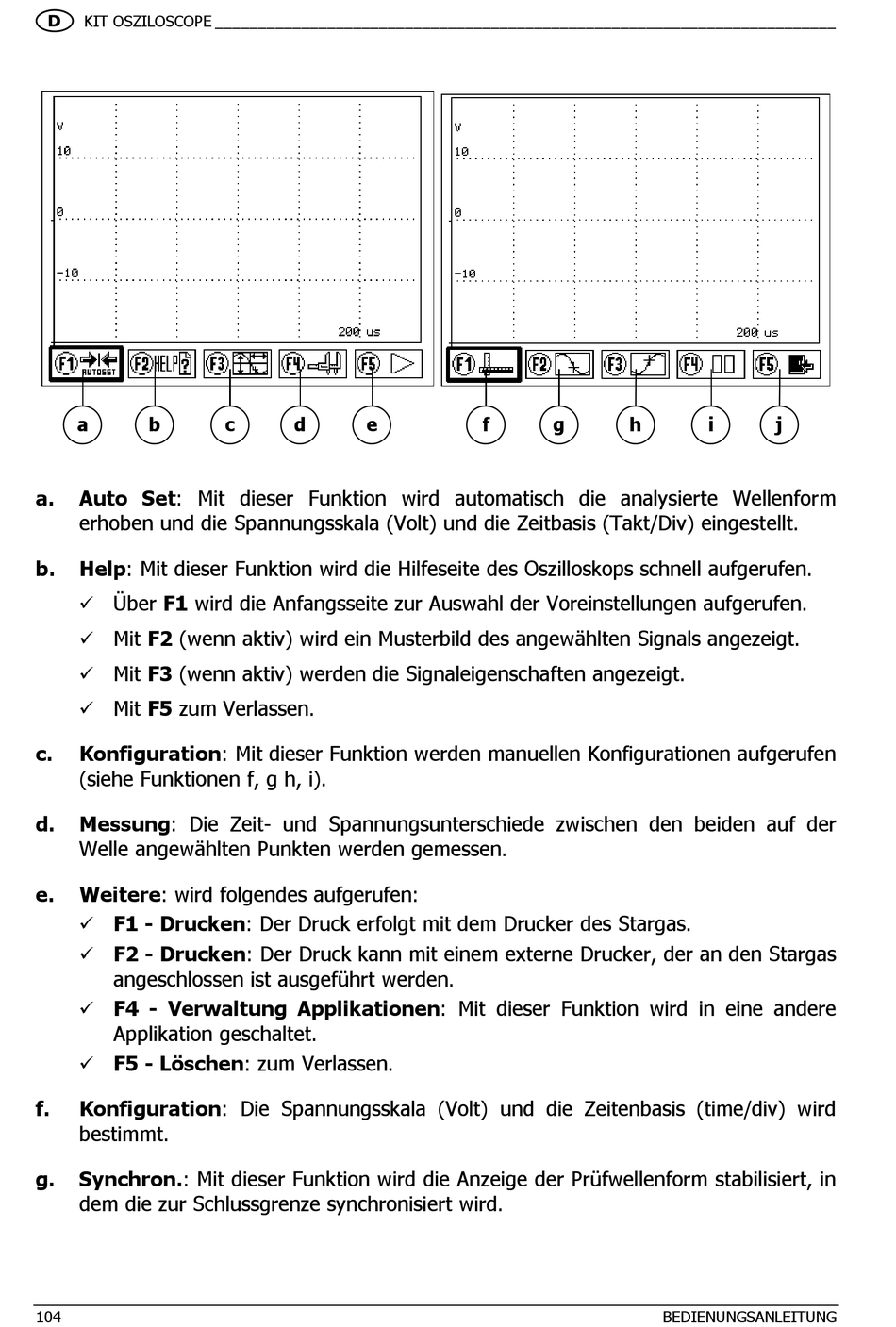

KIT OSZILOSCOPE ________________________________________________________________________
a
b
a.
Auto Set: Mit dieser Funktion wird automatisch die analysierte Wellenform
erhoben und die Spannungsskala (Volt) und die Zeitbasis (Takt/Div) eingestellt.
b.
Help: Mit dieser Funktion wird die Hilfeseite des Oszilloskops schnell aufgerufen.
Über F1 wird die Anfangsseite zur Auswahl der Voreinstellungen aufgerufen.
Mit F2 (wenn aktiv) wird ein Musterbild des angewählten Signals angezeigt.
Mit F3 (wenn aktiv) werden die Signaleigenschaften angezeigt.
Mit F5 zum Verlassen.
c.
Konfiguration: Mit dieser Funktion werden manuellen Konfigurationen aufgerufen
(siehe Funktionen f, g h, i).
d.
Messung: Die Zeit- und Spannungsunterschiede zwischen den beiden auf der
Welle angewählten Punkten werden gemessen.
e.
Weitere: wird folgendes aufgerufen:
F1 - Drucken: Der Druck erfolgt mit dem Drucker des Stargas.
F2 - Drucken: Der Druck kann mit einem externe Drucker, der an den Stargas
angeschlossen ist ausgeführt werden.
F4 - Verwaltung Applikationen: Mit dieser Funktion wird in eine andere
Applikation geschaltet.
F5 - Löschen: zum Verlassen.
f.
Konfiguration: Die Spannungsskala (Volt) und die Zeitenbasis (time/div) wird
bestimmt.
g.
Synchron.: Mit dieser Funktion wird die Anzeige der Prüfwellenform stabilisiert, in
dem die zur Schlussgrenze synchronisiert wird.
104
c
d
e
f
g
h
i
j
BEDIENUNGSANLEITUNG
