KIT OSCILLOSCOPIO ______________________________________________________________________

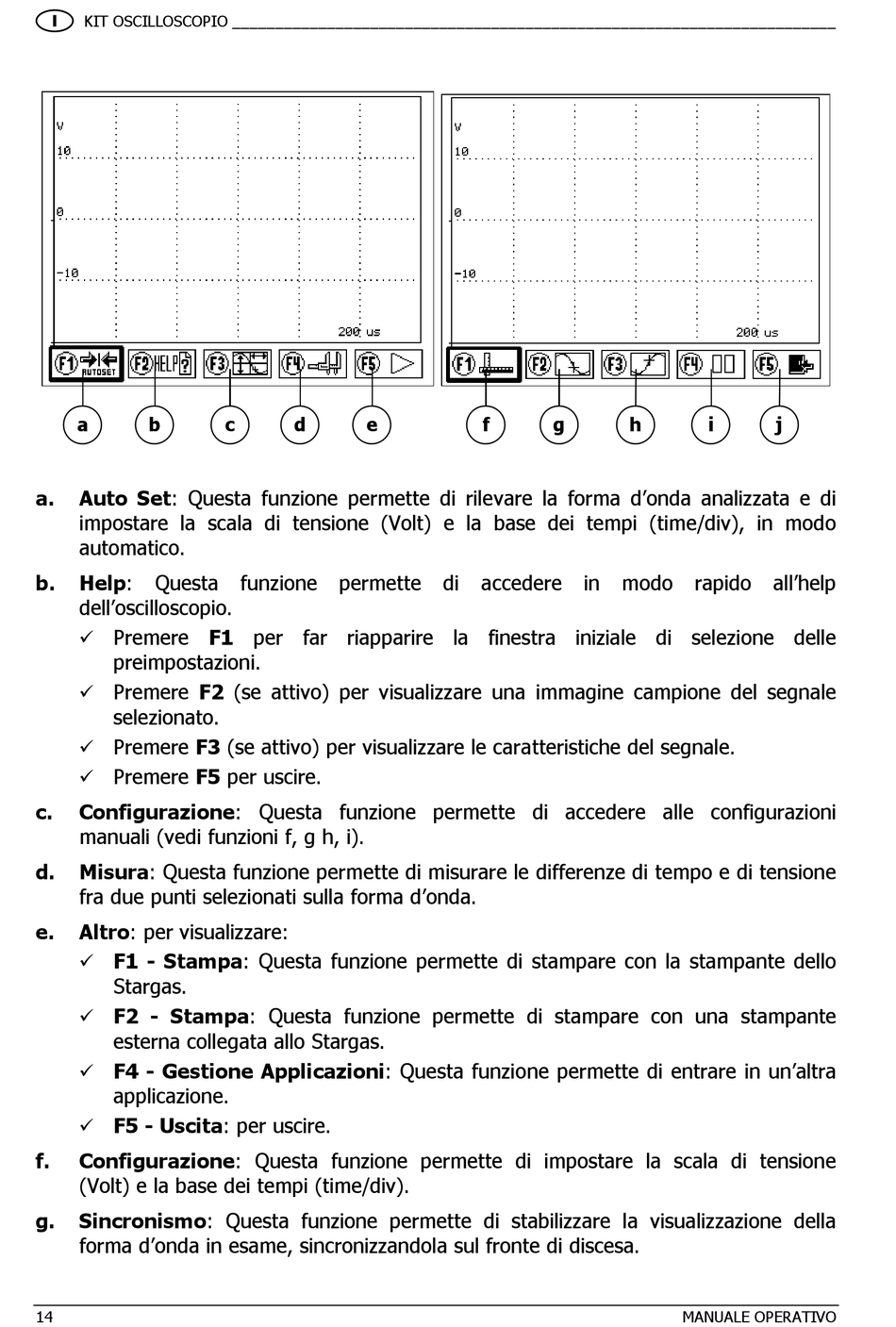

a b
a. Auto Set: Questa funzione permette di rilevare la forma d'onda analizzata e di
impostare la scala di tensione (Volt) e la base dei tempi (time/div), in modo
automatico.
b. Help: Questa
dell'oscilloscopio.
Premere F1 per far riapparire la finestra iniziale di selezione delle
preimpostazioni.
Premere F2 (se attivo) per visualizzare una immagine campione del segnale
selezionato.
Premere F3 (se attivo) per visualizzare le caratteristiche del segnale.
Premere F5 per uscire.
c. Configurazione: Questa funzione permette di accedere alle configurazioni
manuali (vedi funzioni f, g h, i).
d. Misura: Questa funzione permette di misurare le differenze di tempo e di tensione
fra due punti selezionati sulla forma d'onda.
e. Altro: per visualizzare:
F1 - Stampa: Questa funzione permette di stampare con la stampante dello
Stargas.
F2 - Stampa: Questa funzione permette di stampare con una stampante
esterna collegata allo Stargas.
F4 - Gestione Applicazioni: Questa funzione permette di entrare in un'altra
applicazione.
F5 - Uscita: per uscire.
f. Configurazione: Questa funzione permette di impostare la scala di tensione
(Volt) e la base dei tempi (time/div).
g. Sincronismo: Questa funzione permette di stabilizzare la visualizzazione della
forma d'onda in esame, sincronizzandola sul fronte di discesa.
14
c d e
funzione permette
f g
di accedere in
h i j
modo rapido all'help
MANUALE OPERATIVO
