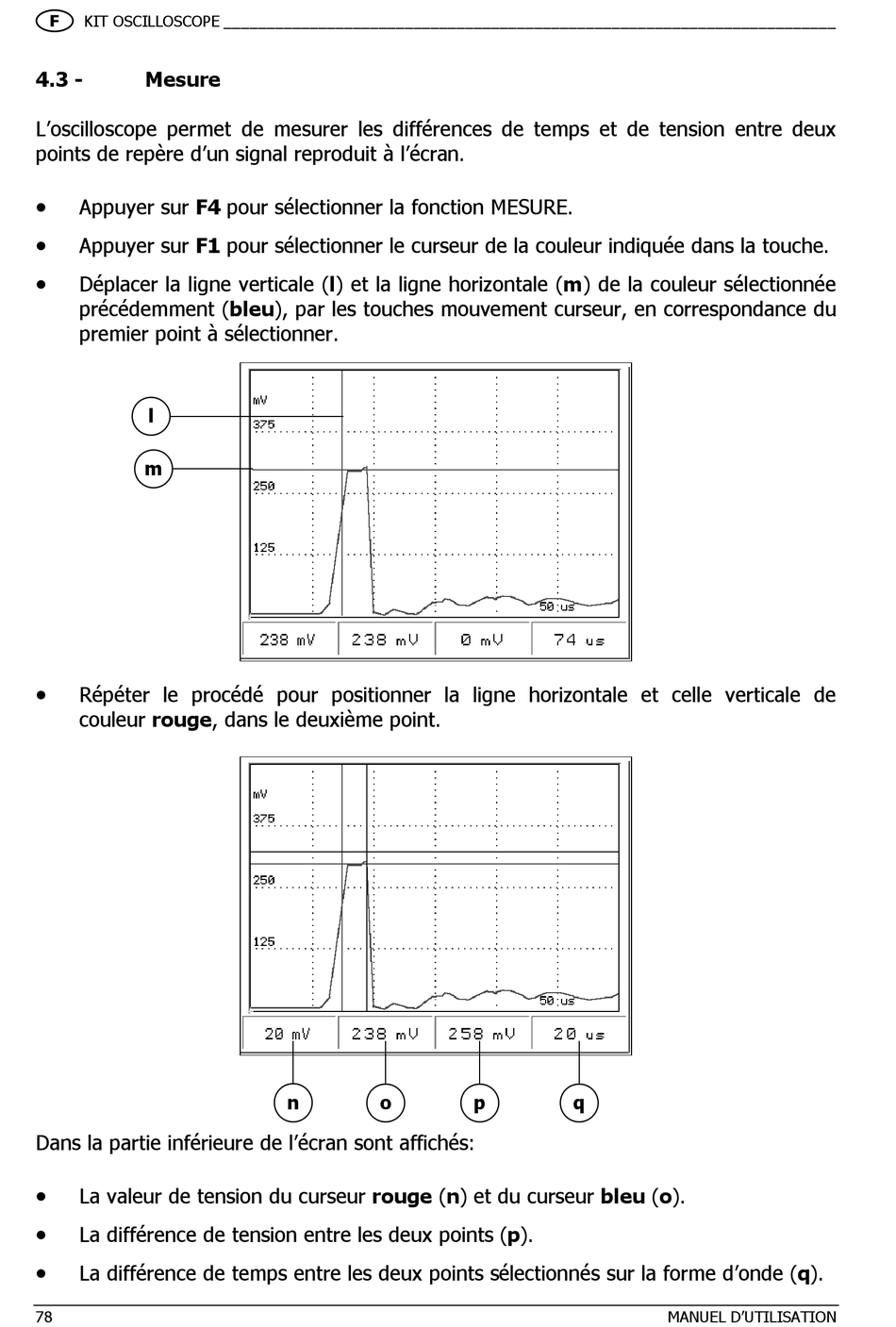

Mesure

L'oscilloscope permet de mesurer les différences de temps et de tension entre deux
points de repère d'un signal reproduit à l'écran.
•
Appuyer sur F4 pour sélectionner la fonction MESURE.
•
Appuyer sur F1 pour sélectionner le curseur de la couleur indiquée dans la touche.
•
Déplacer la ligne verticale (l) et la ligne horizontale (m) de la couleur sélectionnée
précédemment (bleu), par les touches mouvement curseur, en correspondance du
premier point à sélectionner.
l
m
•
Répéter le procédé pour positionner la ligne horizontale et celle verticale de
couleur rouge, dans le deuxième point.
Dans la partie inférieure de l'écran sont affichés:
•
La valeur de tension du curseur rouge (n) et du curseur bleu (o).
•
La différence de tension entre les deux points (p).
•
La différence de temps entre les deux points sélectionnés sur la forme d'onde (q).
78
n o p q
