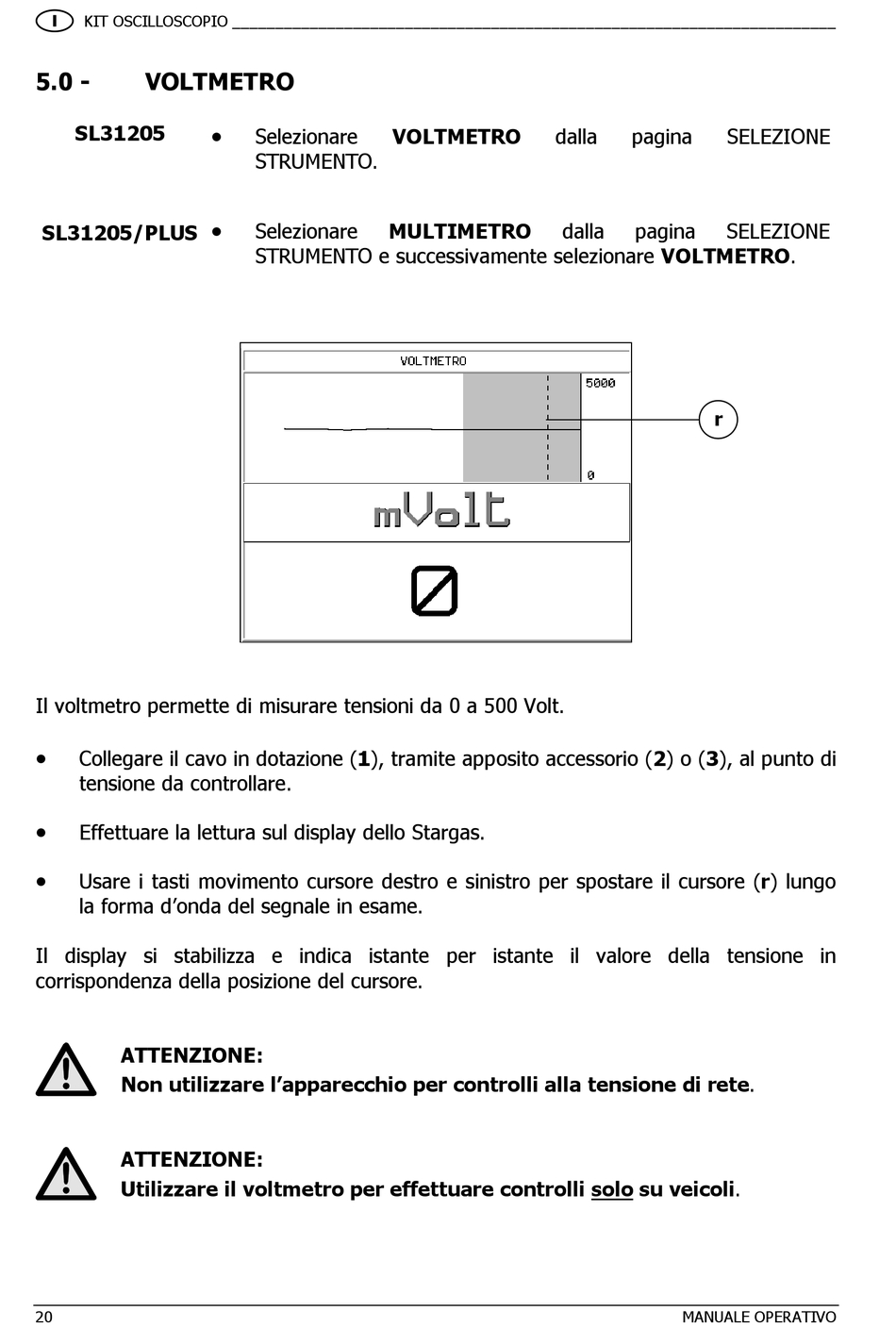

Voltmetro - Tecnotest SL31205 Bedienungsanleitung


KIT OSCILLOSCOPIO ______________________________________________________________________
5.0 -

VOLTMETRO

SL31205
SL31205/PLUS
Il voltmetro permette di misurare tensioni da 0 a 500 Volt.
•
Collegare il cavo in dotazione (1), tramite apposito accessorio (2) o (3), al punto di
tensione da controllare.
•
Effettuare la lettura sul display dello Stargas.
•
Usare i tasti movimento cursore destro e sinistro per spostare il cursore (r) lungo
la forma d'onda del segnale in esame.
Il display si stabilizza e indica istante per istante il valore della tensione in
corrispondenza della posizione del cursore.
ATTENZIONE:
Non utilizzare l'apparecchio per controlli alla tensione di rete.
ATTENZIONE:
Utilizzare il voltmetro per effettuare controlli solo su veicoli.
20
•
Selezionare
STRUMENTO.
•
Selezionare
STRUMENTO e successivamente selezionare VOLTMETRO.
VOLTMETRO dalla
MULTIMETRO
pagina SELEZIONE
dalla pagina SELEZIONE
r
MANUALE OPERATIVO
