_____________________________________________________________________ KIT OSCILLOSCOPIO
Successivamente, se la tensione della candela è positiva, selezionare SECONDARIO
BOBINA POSITIVO. In caso contrario, se la tensione della candela è negativa,
selezionare SECONDARIO BOBINA NEGATIVO.
Sul display viene visualizzato il segnale corretto del secondario.
Impostare un livello di trigger più alto possibile per non sincronizzarsi sulla scintilla di
scarico.
In un motore con accensione statica si alternano scintille in fase di scoppio e scintille in
fase di scarico. Le scintille in fase di scoppio hanno un picco di tensione più elevato e
un tempo di scintilla più corto di quelle di scarico.
Se si imposta un livello di trigger di 2-3 KV l'oscilloscopio visualizza in maniera confusa
scintille di scoppio e di scarico.

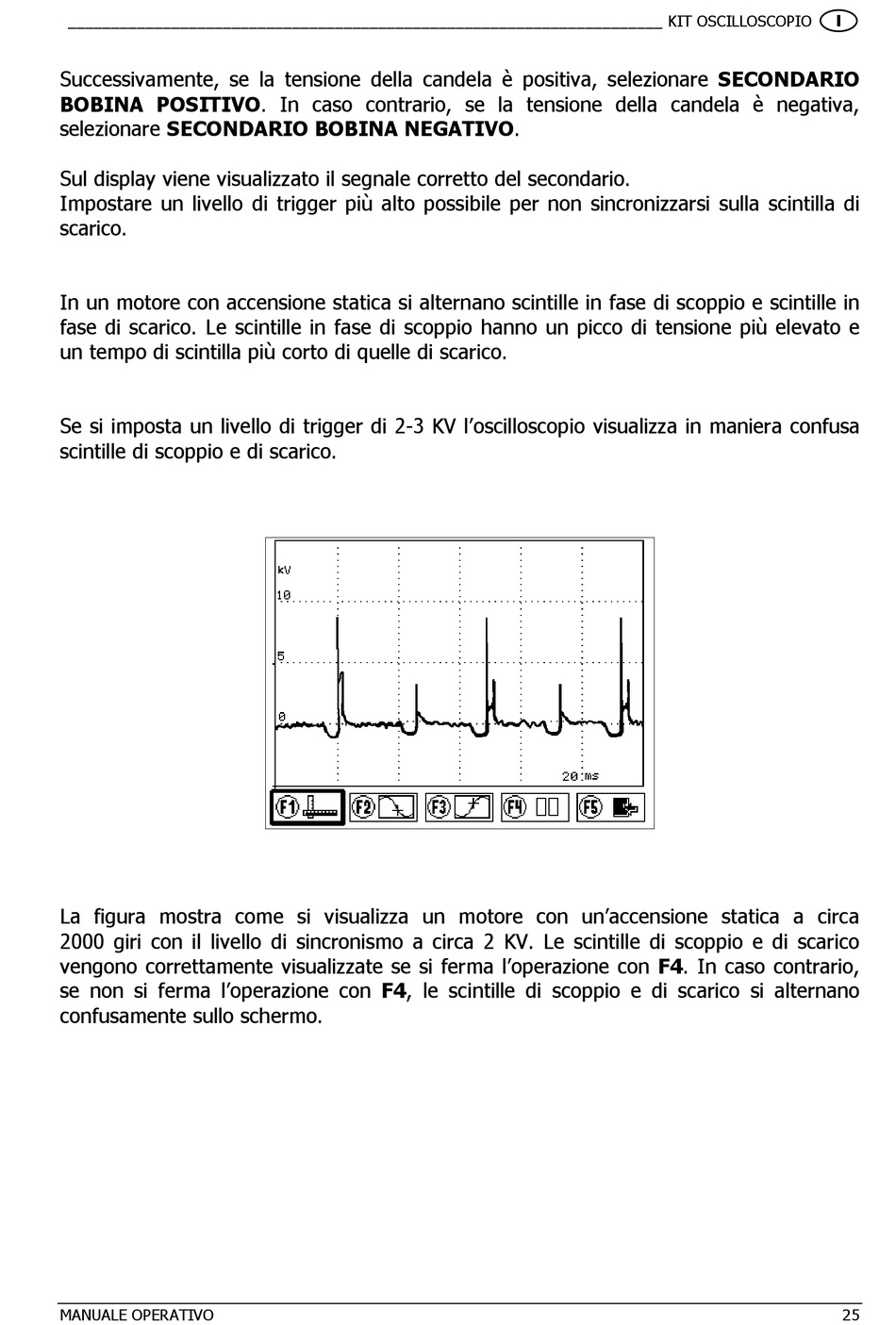

La figura mostra come si visualizza un motore con un'accensione statica a circa
2000 giri con il livello di sincronismo a circa 2 KV. Le scintille di scoppio e di scarico
vengono correttamente visualizzate se si ferma l'operazione con F4. In caso contrario,
se non si ferma l'operazione con F4, le scintille di scoppio e di scarico si alternano
confusamente sullo schermo.
MANUALE OPERATIVO 25
