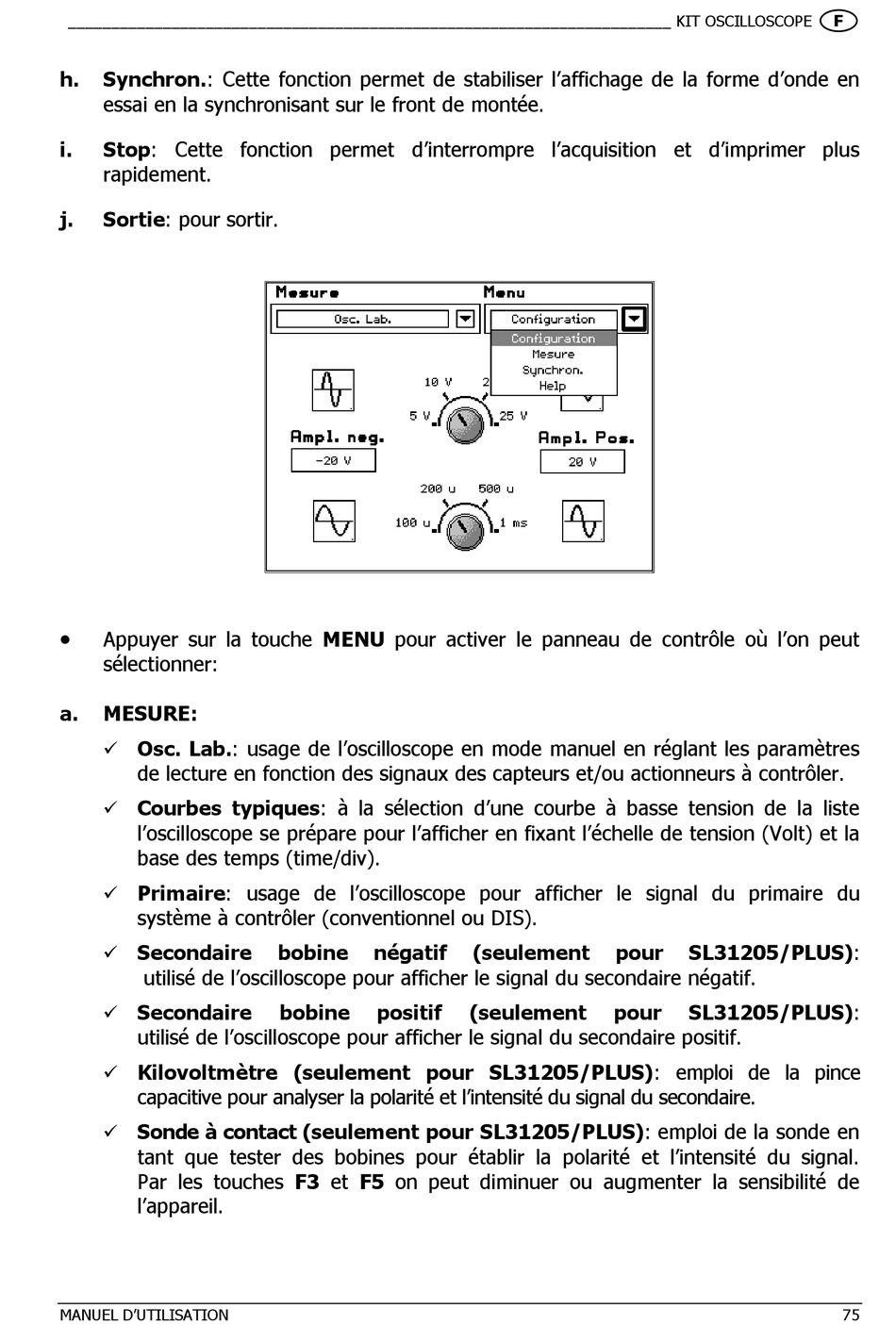

______________________________________________________________________ KIT OSCILLOSCOPE
h. Synchron.: Cette fonction permet de stabiliser l'affichage de la forme d'onde en
essai en la synchronisant sur le front de montée.
i. Stop: Cette fonction permet d'interrompre l'acquisition et d'imprimer plus
rapidement.
j. Sortie: pour sortir.
•
Appuyer sur la touche MENU pour activer le panneau de contrôle où l'on peut
sélectionner:
a. MESURE:
Osc. Lab.: usage de l'oscilloscope en mode manuel en réglant les paramètres
de lecture en fonction des signaux des capteurs et/ou actionneurs à contrôler.
Courbes typiques: à la sélection d'une courbe à basse tension de la liste
l'oscilloscope se prépare pour l'afficher en fixant l'échelle de tension (Volt) et la
base des temps (time/div).
Primaire: usage de l'oscilloscope pour afficher le signal du primaire du
système à contrôler (conventionnel ou DIS).
Secondaire
utilisé de l'oscilloscope pour afficher le signal du secondaire négatif.
Secondaire
utilisé de l'oscilloscope pour afficher le signal du secondaire positif.
Kilovoltmètre (seulement pour SL31205/PLUS): emploi de la pince
capacitive pour analyser la polarité et l'intensité du signal du secondaire.
Sonde à contact (seulement pour SL31205/PLUS): emploi de la sonde en
tant que tester des bobines pour établir la polarité et l'intensité du signal.
Par les touches F3 et F5 on peut diminuer ou augmenter la sensibilité de
l'appareil.
MANUEL D'UTILISATION
bobine négatif
bobine positif
(seulement pour
(seulement pour

SL31205/PLUS):
SL31205/PLUS):
75
