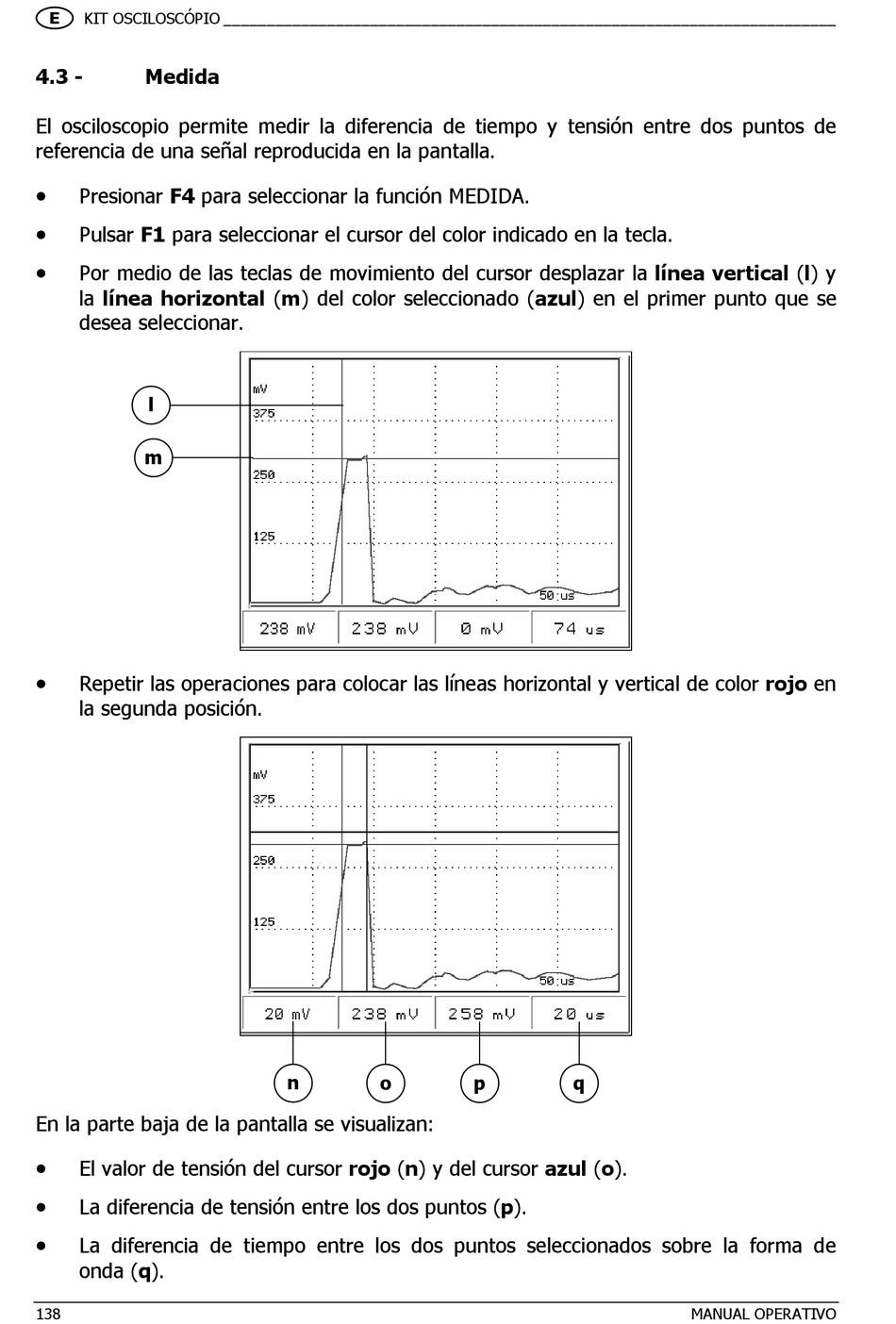

4.3 -

Medida

El osciloscopio permite medir la diferencia de tiempo y tensión entre dos puntos de
referencia de una señal reproducida en la pantalla.
•
Presionar F4 para seleccionar la función MEDIDA.
•
Pulsar F1 para seleccionar el cursor del color indicado en la tecla.
•
Por medio de las teclas de movimiento del cursor desplazar la línea vertical (l) y
la línea horizontal (m) del color seleccionado (azul) en el primer punto que se
desea seleccionar.
l
m
•
Repetir las operaciones para colocar las líneas horizontal y vertical de color rojo en
la segunda posición.
En la parte baja de la pantalla se visualizan:
•
El valor de tensión del cursor rojo (n) y del cursor azul (o).
•
La diferencia de tensión entre los dos puntos (p).
•
La diferencia de tiempo entre los dos puntos seleccionados sobre la forma de
onda (q).
138
n
o p q
