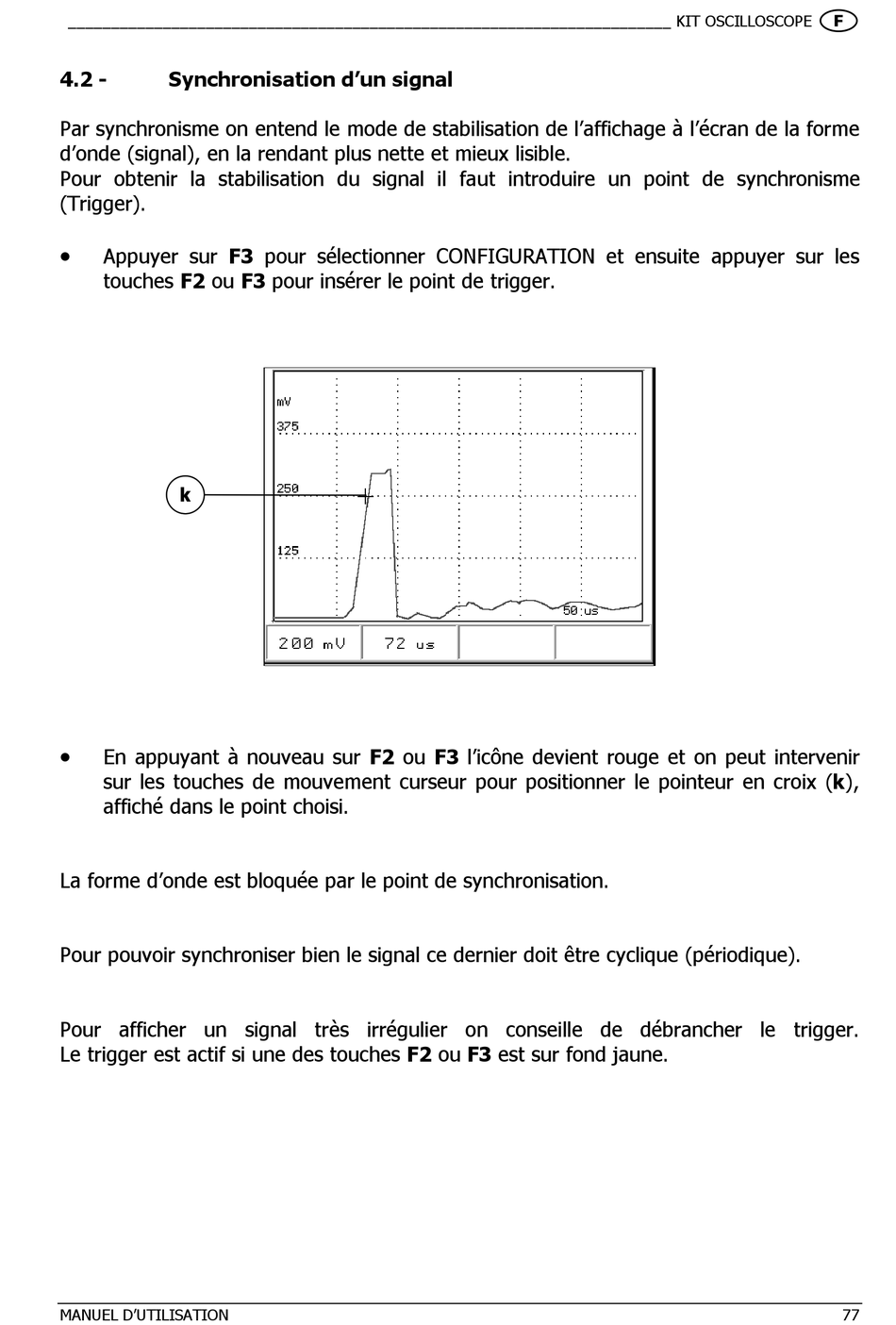

4.2 -

Synchronisation d'un signal

Par synchronisme on entend le mode de stabilisation de l'affichage à l'écran de la forme
d'onde (signal), en la rendant plus nette et mieux lisible.
Pour obtenir la stabilisation du signal il faut introduire un point de synchronisme
(Trigger).
•
Appuyer sur F3 pour sélectionner CONFIGURATION et ensuite appuyer sur les
touches F2 ou F3 pour insérer le point de trigger.
k
•
En appuyant à nouveau sur F2 ou F3 l'icône devient rouge et on peut intervenir
sur les touches de mouvement curseur pour positionner le pointeur en croix (k),
affiché dans le point choisi.
La forme d'onde est bloquée par le point de synchronisation.
Pour pouvoir synchroniser bien le signal ce dernier doit être cyclique (périodique).
Pour afficher un signal très irrégulier on conseille de débrancher le trigger.
Le trigger est actif si une des touches F2 ou F3 est sur fond jaune.
