______________________________________________________________________ KIT OSCILOSCOPIO
Posteriormente, se a tensão da vela for positiva, deve-se seleccionar SECUNDÁRIO
BOBINA POSITIVO. Do contrário, se a tensão da vela for negativa, deve-se
seleccionar SECUNDÁRIO BOBINA NEGATIVO.
O display visualizará o sinal correcto do secundário.
Programar o nível de trigger o mais alto possível para não sincronizar-se sobre a faísca
de descarga.
Em um motor com ignição estática alternam-se faíscas em fase de explosão e faíscas
em fase de descarga. As faíscas em fase de explosão possuem um pico de tensão mais
alto e um tempo de faísca mais breve comparado àquelas de descarga.
Programando-se um nível de trigger de 2-3 KV o osciloscópio visualizará de forma
desordenada as faíscas de explosão e de descarga.

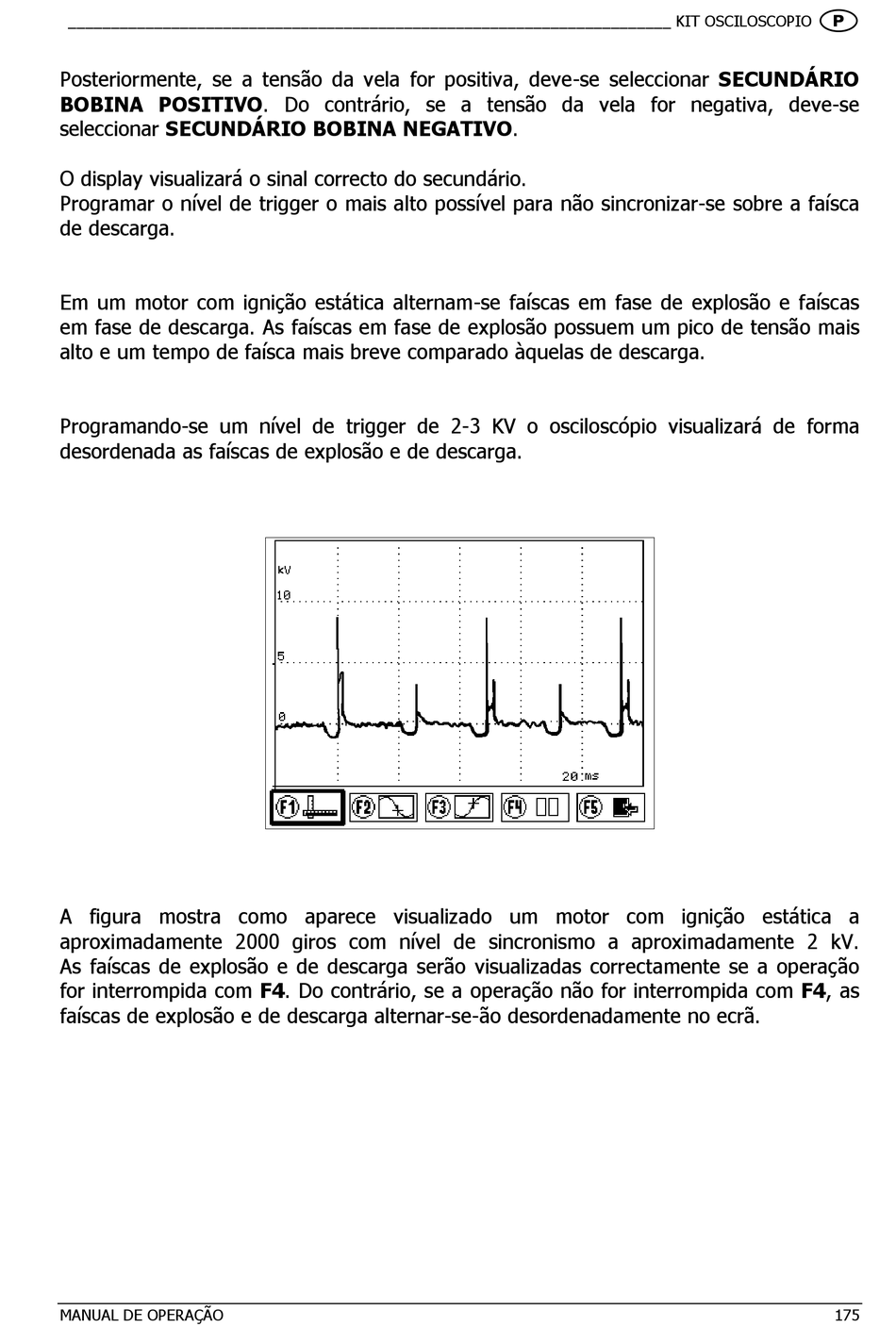

A figura mostra como aparece visualizado um motor com ignição estática a
aproximadamente 2000 giros com nível de sincronismo a aproximadamente 2 kV.
As faíscas de explosão e de descarga serão visualizadas correctamente se a operação
for interrompida com F4. Do contrário, se a operação não for interrompida com F4, as
faíscas de explosão e de descarga alternar-se-ão desordenadamente no ecrã.
MANUAL DE OPERAÇÃO 175
