Tabelle 3-1
Diagnose- und Statusanzeigen des ImpulseCheck-Moduls
Bezeich-
Farbe
nung
PWR
Grün
ONLINE
Grün
CF
Grün
108774_de_00
3.4
Diagnose- und Statusanzeigen

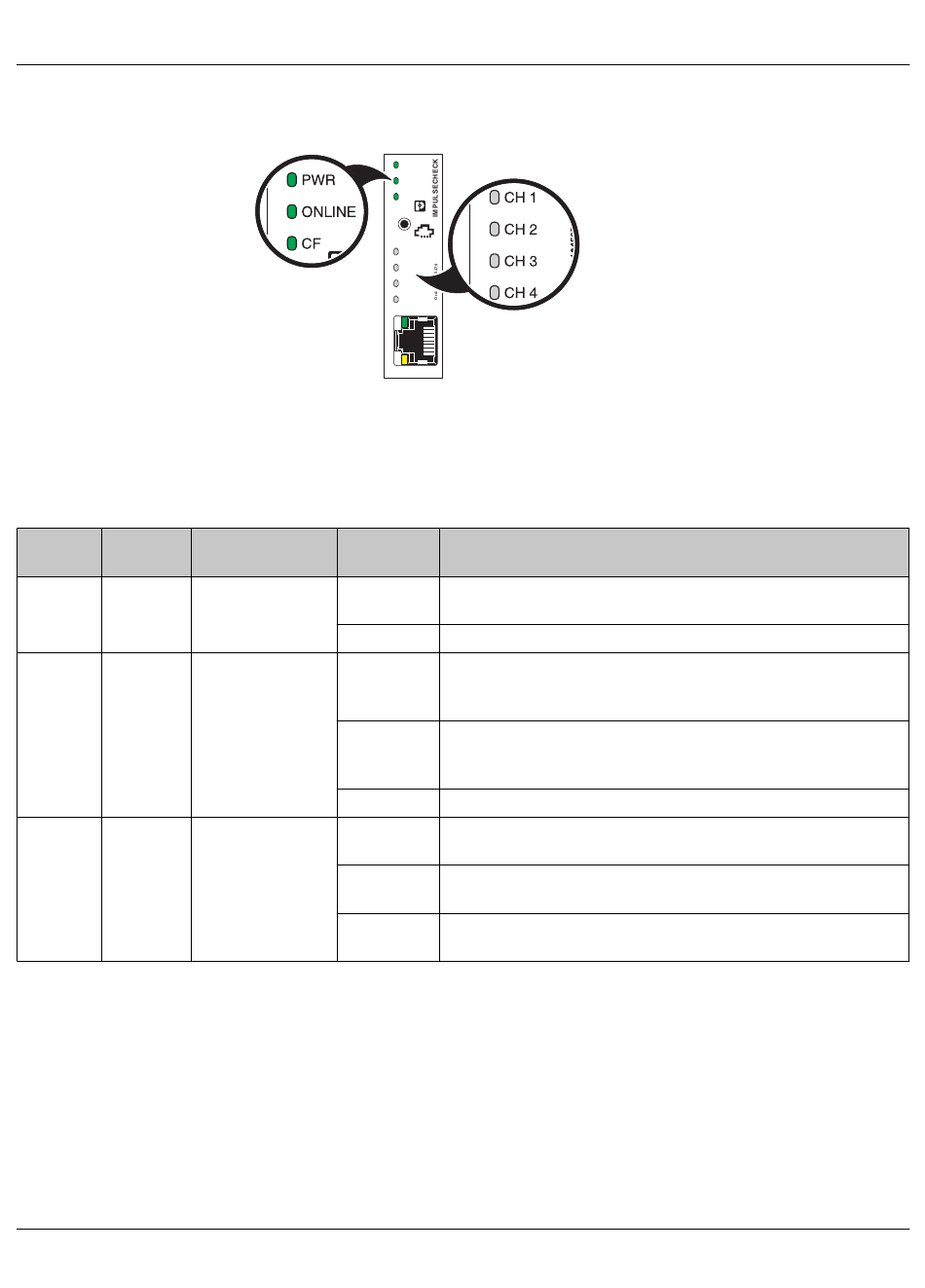

Bild 3-3
Diagnose- und Statusanzeigen
Die Diagnose- und Statusanzeigen haben typischerweise die in folgender Tabelle aufge-
führte Funktionalität.
Bedeutung
Zustand
Spannungsver-
sorgung
Status der Verbin-
dung zur
PROFICLOUD
Blinkend
Konfiguration
Blinkend
PWR
ONLINE
CF
CF
TEST
PROFICLOUD
CH 1
CH 2
CH 3
CH 4
ETH
Beschreibung
Einspeisung der 24-V-Versorgungsspannung ist nicht vorhan-
Aus
den oder zu niedrig.
Ein
Einspeisung der 24-V-Versorgungsspannung ist vorhanden.
ImpulseCheck-Modul ist ausgeschaltet
Aus
oder
kein Netzwerkkabel verbunden.
Keine Verbindung zur PROFICLOUD
oder
Verbindung zur PROFICLOUD wird aufgebaut.
Ein
Verbindung zur PROFICLOUD ist aufgebaut.
Konfigurationsmodus deaktiviert,
Aus
interner Webserver deaktiviert.
Konfigurationsmodus aktiv,
Ein
interner Webserver aktiv.
Bestätigung Rücksetzung der Netzwerkkonfiguration.
(3x)
Beschreibung des ImpulseCheck-Moduls
PHOENIX CONTACT
17 / 82
