Phoenix Contact IPCH-4X-PCL-TCP-24DC-UT Anwenderhandbuch

Vorschau ausblenden

Werbung

Quicklinks

Diese Anleitung herunterladen

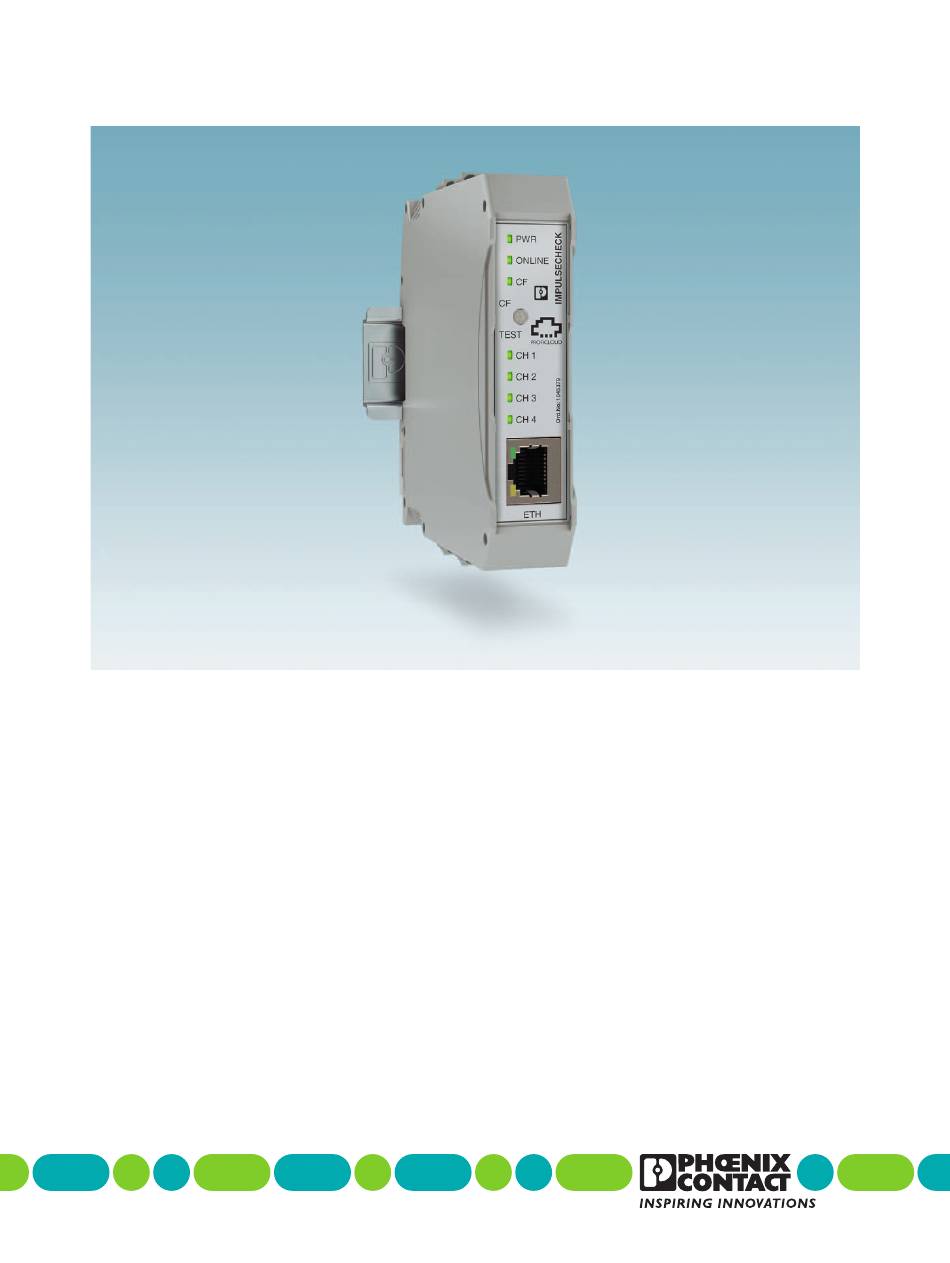

Inbetriebnahme und Betrieb des
ImpulseCheck-Moduls
IPCH-4X-PCL-TCP-24DC-UT
Anwenderhandbuch

Werbung

loading

Verwandte Anleitungen für Phoenix Contact IPCH-4X-PCL-TCP-24DC-UT

Inhaltszusammenfassung für Phoenix Contact IPCH-4X-PCL-TCP-24DC-UT

  • Seite 1 Inbetriebnahme und Betrieb des ImpulseCheck-Moduls IPCH-4X-PCL-TCP-24DC-UT Anwenderhandbuch...
  • Seite 2 Anwenderhandbuch Inbetriebnahme und Betrieb des ImpulseCheck-Moduls IPCH-4X-PCL-TCP-24DC-UT UM DE ImpulseCheck, Revision 00 2019-03-28 Dieses Handbuch ist gültig für: Bezeichnung Revision Artikel-Nr. IPCH-4X-PCL-TCP-24DC-UT 1045379 PHOENIX CONTACT GmbH & Co. KG • Flachsmarktstraße 8 • 32825 Blomberg • Germany phoenixcontact.com...

  • Seite 3: Inhaltsverzeichnis

    3.8.2 Anschluss Fernmeldung vom SPD ............23 3.8.3 Anschluss Sensorleitungen ..............24 Datenschnittstellen ....................25 3.9.1 Ethernet ....................25 Hardware montieren und anschließen ..................27 Sicherheitshinweise.....................27 ImpulseCheck-Modul montieren................28 Leitungen anschließen ..................29 4.3.1 Dimensionierung der Spannungsversorgung ........30 Fernmeldung anschließen ...................31 3 / 82 108774_de_00 PHOENIX CONTACT...
  • Seite 4 IPCH-4X-PCL-TCP-24DC-UT Ethernet anschließen...................31 Sensoren anschließen ..................32 4.6.1 Zuordnung der Sensoren ..............33 Web-based Management (WBM) ....................35 Verbindung mit dem WBM herstellen ..............35 Seitenaufbau des WBM..................36 Navigationsbereich....................37 Datenbereich .......................38 5.4.1 Seite „Information“ des ImpulseCheck-Moduls ........38 5.4.2 Seite „Configuration“ des ImpulseCheck-Moduls .........42 5.4.3 Seite „Firmware Update“...
  • Seite 5 Inhaltsverzeichnis Bestelldaten und technische Daten ..................71 Bestelldaten......................71 Technische Daten....................72 Technischer Anhang.........................75 Erweiterter Temperaturbereich ................75 Verzeichnisanhang ........................76 Abbildungsverzeichnis..................76 Tabellenverzeichnis.....................78 Stichwortverzeichnis....................79 5 / 82 108774_de_00 PHOENIX CONTACT...
  • Seite 6 IPCH-4X-PCL-TCP-24DC-UT 6 / 82 PHOENIX CONTACT 108774_de_00...

  • Seite 7: Zu Ihrer Sicherheit

    Sicherheitskonzepten zur Automatisie- rungstechnik sowie den geltenden Normen und sonstigen Vorschriften. – Qualifizierte Anwendungsprogrammierer und Software-Ingenieure. Die Anwender müssen vertraut sein mit den einschlägigen Sicherheitskonzepten zur Automatisie- rungstechnik sowie den geltenden Normen und sonstigen Vorschriften. 7 / 82 108774_de_00 PHOENIX CONTACT...

  • Seite 8: Einsatzbereich Des Produkts

    Unsachgemäße Arbeiten oder Veränderungen am Gerät können Ihre Sicherheit gefährden oder das Gerät beschädigen. Sie dürfen das Gerät nicht reparieren. Wenn das Gerät einen Defekt hat, wenden Sie sich an Phoenix Contact. Sicherheitshinweise Beachten Sie die landesspezifischen Installations-, Sicherheits- und Unfallverhütungsvor- schriften.
  • Seite 9 Ihren Einsatzbereich weitere Schutzmaßnahmen (z. B. virtuelle Netzwerke (VPN) für Fernwartungszugriffe, Firewalls etc.) gegen unbefugte Netzwerkzugriffe. Sie stellen Phoenix Contact sowie die mit der Phoenix Contact GmbH & Co. KG, Flachs- marktstraße 8, 32825 Blomberg gemäß §§ 15 ff. AktG verbundenen Unternehmen (im Folgenden gemeinsam „Phoenix Contact“...
  • Seite 10 IPCH-4X-PCL-TCP-24DC-UT ACHTUNG: Geräteausfall Das Gerät ist für einen bestimmten Umgebungstemperaturbereich ausgelegt (siehe hier- Kapitel 9.2, „Technische Daten“). Wenn Sie das Gerät außerhalb des angegebenen Umgebungstemperaturbereichs betreiben, lagern oder transportieren, kann es zu einem Ausfall des Geräts kommen. Die Erdung des Geräts (FE) erfolgt automatisch durch das Aufrasten auf eine ge- erdete Tragschiene.

  • Seite 11: Transportieren Bis Auspacken

    Der Lagerort muss folgende Bedingungen erfüllen: – Trocken – Geschützt vor Fremdeinwirkung – Geschützt vor schädlichen Umwelteinflüssen wie z. B. UV-Licht – Temperaturbereich: -35 °C ... +85 °C – Zulässige Luftfeuchtigkeit: 30 % ... 95 % (keine Betauung) 11 / 82 108774_de_00 PHOENIX CONTACT...

  • Seite 12: Lieferung Kontrollieren

    Schaden des Geräts. Ein Funktionsausfall kann möglich sein. • Reklamieren Sie entstandene Transportschäden sofort und informieren Sie umgehend Phoenix Contact oder Ihren Lieferanten sowie das Transportunternehmen. • Fügen Sie Ihrer Reklamation aussagekräftige Fotos der beschädigten Verpackung/der beschädigten Lieferung bei.

  • Seite 13: Beschreibung Des Impulsecheck-Moduls

    Strom im PE-Pfad und stellen ihn dar. Nach der Installation muss hierzu eine entsprechende Konfiguration der Hardware in der PROFICLOUD vorgenommen werden. Nur so erhalten Sie später eine aussagekräftige Auswertung der Zustände der am ImpulseCheck-Modul angeschlossenen SPDs. 13 / 82 108774_de_00 PHOENIX CONTACT...

  • Seite 14: Lizenzhinweise Zu Open Source Software

    IPCH-4X-PCL-TCP-24DC-UT Zur optimalen Überwachung Ihrer SPDs muss zusätzlich der Fernmeldekontakt (FM) des SPDs mit dem ImpulseCheck-Modul verbunden werden. Das ImpulseCheck-Modul verfügt über einen zweipoligen Anschluss für den FM-Kontakt, über den entweder der Öffner- oder der Schließerkontakt des SPDs verbunden wird. Die Spannungsversorgung für die Status- abfrage am SPD übernimmt das ImpulseCheck-Modul für Sie.

  • Seite 15: Bestandteile Des Impulsecheck-Moduls

    Anschluss- und Bedienelemente des ImpulseCheck-Moduls Versorgungsanschluss 24 V Anschluss Fernmeldung vom SPD Diagnose- und Statusanzeigen Status- und Konfigurationstaster Ethernet-Schnittstelle zur Verbindung mit einem lokalen Netzwerk und der PROFICLOUD Sensoranschlüsse 1 ... 4 Sensoranschlüsse 5 ... 8 15 / 82 108774_de_00 PHOENIX CONTACT...

  • Seite 16: Bedruckung

    IPCH-4X-PCL-TCP-24DC-UT 3.3.2 Bedruckung IPCH-4X-PCL-TCP-24DC-UT 10 453 79 PHOENIX CONTACT GmbH&Co.KG Flachsmarktstr. 8 V/C : 00 32825 Blomberg, Germany Date : L-058 Sensor connection Sensor Terminal point conductor coloring CH 1 CH 2 CH 3 CH 4 Brown White Serial No.

  • Seite 17: Diagnose- Und Statusanzeigen

    Keine Verbindung zur PROFICLOUD PROFICLOUD Blinkend oder Verbindung zur PROFICLOUD wird aufgebaut. Verbindung zur PROFICLOUD ist aufgebaut. Konfigurationsmodus deaktiviert, interner Webserver deaktiviert. Konfigurationsmodus aktiv, Grün Konfiguration interner Webserver aktiv. Blinkend Bestätigung Rücksetzung der Netzwerkkonfiguration. (3x) 17 / 82 108774_de_00 PHOENIX CONTACT...
  • Seite 18 IPCH-4X-PCL-TCP-24DC-UT Tabelle 3-1 Diagnose- und Statusanzeigen des ImpulseCheck-Moduls Bezeich- Farbe Bedeutung Zustand Beschreibung nung Kanal in der PROFICLOUD nicht konfiguriert, Statusanzeige Grün / keine Verbindung zur PROFICLOUD Messkanal 1, 2, Gelb / Rot oder 3, 4 Zustand unbekannt. Der überwachte Überspannungsschutz ist voll funktionstüchtig.

  • Seite 19: Status- Und Konfigurationstaster

    Halten Sie den Status- und Konfigurationstaster während des Betriebs > 1 s ... < 10 s starten/beenden gedrückt. Das ImpulseCheck-Modul wird in den Konfigurationsmodus versetzt (siehe Kapitel 5.4.2, „Seite „Configuration“ des ImpulseCheck-Moduls“) Der Konfigurationsmodus wird nach 30 Minuten Inaktivität automatisch beendet. 19 / 82 108774_de_00 PHOENIX CONTACT...

  • Seite 20: Betätigung Des Status- Und Konfigurationstasters

    IPCH-4X-PCL-TCP-24DC-UT Tabelle 3-2 Betätigung des Status- und Konfigurationstasters Bezeichnung Bedeutung Betätigung Beschreibung Aktueller Status des überwachten SPDs wird aus der PROFICLOUD abgerufen. Testmodus < 1 s Die Aktualisierung wird durch Blinken der Statusanzeigen (CH 1 ... CH 4) des ImpulseCheck-Moduls quittiert.

  • Seite 21: Parametrierungsspeicher

    Prozessdaten werden temporär gepuffert. Internes Prinzipschaltbild CH1...4 ONLINE TEST/CF SENSOR 1...4 (SPD) 3,3V T-BUS 24V DC Bild 3-5 Internes Prinzipschaltbild Legende: μC μC Mikroprozessor Übertrager Fernmeldung vom SPD RJ45-Schnittstelle Spannungswandler Status- und Konfigurations- Sensor taster 21 / 82 108774_de_00 PHOENIX CONTACT...

  • Seite 22: Anschlüsse

    IPCH-4X-PCL-TCP-24DC-UT Anschlüsse 3.8.1 Versorgungsanschluss 24 V 0V 0V +24V+24V L I N Bild 3-6 Versorgungsanschluss 24 V Tabelle 3-3 Klemmstellenbelegung des Versorgungsanschlusses Klemmstelle Belegung Beschreibung Bezugspotenzial GND (24-V-Einspeisung) Bezugspotenzial GND (24-V-Einspeisung) +24V +24 V DC +24V +24 V DC Die Spannungsversorgung kann wahlweise auch über den Tragschienen-Busverbinder ME 22,5 TBUS 1,5/5-ST-3,81 KMGY (Art.-Nr.: 2713722) erfolgen.

  • Seite 23: Anschluss Fernmeldung Vom Spd

    Anschluss Fernmeldung vom SPD L I N Bild 3-7 Anschluss Fernmeldung vom SPD Tabelle 3-4 Klemmstellenbelegung der Fernmeldung Klemmstelle Beschreibung Nicht belegt Nicht belegt FM 12 oder FM 14 vom SPD FM 11 vom SPD 23 / 82 108774_de_00 PHOENIX CONTACT...

  • Seite 24: Anschluss Sensorleitungen

    IPCH-4X-PCL-TCP-24DC-UT 3.8.3 Anschluss Sensorleitungen Die zur Messung erforderlichen Sensoren (IPCH-SC-...) sind separat erhältlich. Sie fin- den die Sensoren im Zubehörbereich des Artikels unter phoenixcontact.net/product/1045379. L I N Bild 3-8 Anschluss Sensorleitungen Tabelle 3-5 Klemmstellenbelegung der Sensoranschlüsse Klemmstelle Aderfarbe Beschreibung 1, 3 ,5 ,7 braun Sensorleitung 1 ...

  • Seite 25: Datenschnittstellen

    Pin 5 – – Pin 6 Empfangsdaten - Pin 7 – – – – Pin 8 Bild 3-9 Ethernet-Schnittstelle und Pinbelegung Die Ethernet-Schnittstelle ist in der Lage, Sender und Empfänger automatisch zu tau- schen (Autocrossover). 25 / 82 108774_de_00 PHOENIX CONTACT...
  • Seite 26 IPCH-4X-PCL-TCP-24DC-UT 26 / 82 PHOENIX CONTACT 108774_de_00...

  • Seite 27: Hardware Montieren Und Anschließen

    Die Erdung des Geräts (FE) erfolgt automatisch durch das Aufrasten auf eine ge- erdete Tragschiene. Auf der Rückseite des Geräts ist eine FE-Feder. Wenn das Gerät auf eine Tragschiene aufgesetzt wird, stellt diese Feder den Kontakt zur Tragschiene her. 27 / 82 108774_de_00 PHOENIX CONTACT...

  • Seite 28: Impulsecheck-Modul Montieren

    IPCH-4X-PCL-TCP-24DC-UT ImpulseCheck-Modul montieren • Schalten Sie das Gerät spannungsfrei. • Setzen Sie das Gerät von oben auf die Tragschiene (A), drücken Sie es dann nach un- ten (B). Bild 4-1 ImpulseCheck-Modul montieren Die Erdung des Geräts (FE) erfolgt automatisch durch das Aufrasten auf eine ge- erdete Tragschiene.

  • Seite 29: Leitungen Anschließen

    • Ziehen Sie die Schraube der Klemmtasche mit dem Schraubendreher fest (B). Anschlussdrehmoment: 0,5 Nm ... 0,6 Nm Bild 4-2 Leitungen anschließen Empfohlen: Schlitzschraubendreher, Klingenbreite 2,5 mm (z. B. SZS 0,4x2,5 VDE, Art.-Nr. 1205037) 29 / 82 108774_de_00 PHOENIX CONTACT...

  • Seite 30: Dimensionierung Der Spannungsversorgung

    IPCH-4X-PCL-TCP-24DC-UT 4.3.1 Dimensionierung der Spannungsversorgung • Wählen Sie ein geeignetes Netzteil. WARNUNG: Verlust der elektrischen Sicherheit beim Einsatz nicht geeigneter Spannungsversorgungen Das Gerät ist ausschließlich für den Betrieb mit Schutzkleinspannung (PELV) nach EN 60204-1 ausgelegt. Nur Schutzkleinspannungen nach genannter Norm dürfen zur Versorgung verwendet werden.

  • Seite 31: Fernmeldung Anschließen

    Ethernet anschließen • Verwenden Sie ein Ethernet-Kabel mindestens entsprechend CAT5 der IEEE 802.3. • Beachten Sie die Biegeradien der verwendeten Ethernet-Leitungen. • Schließen Sie das Ethernet-Kabel an die RJ45-Buchse „ETH“ an. Bild 4-5 Ethernet anschließen 31 / 82 108774_de_00 PHOENIX CONTACT...

  • Seite 32: Sensoren Anschließen

    IPCH-4X-PCL-TCP-24DC-UT Sensoren anschließen Die zur Messung erforderlichen Sensoren (IPCH-SC-...) sind separat erhältlich. Sie fin- den die Sensoren im Zubehörbereich dieses Handbuchs (siehe Kapitel 9.1) und im Zube- hörbereich des Artikels unter phoenixcontact.net/product/1045379. Der Sensor hat auf zwei gegenüberliegenden Seiten Vertiefungen (Radien). Die beiden un- terschiedlich großen Vertiefungen dienen zur Auflage auf den Anschlussleitungen.

  • Seite 33: Zuordnung Der Sensoren

    Sensor 3 Sensor 4 Nicht verbunden PE/PEN* PE/PEN* PE/PEN* *Überwachen Sie bei SPD-Konfigurationen mit einem virtuellen Sternpunkt (z. B. 2+F, 3+V) den Schutzleiter mit einem zusätzlichen Sensor. Wählen Sie hierfür den nächsthöheren freien Sensorkanal. 33 / 82 108774_de_00 PHOENIX CONTACT...
  • Seite 34 IPCH-4X-PCL-TCP-24DC-UT 34 / 82 PHOENIX CONTACT 108774_de_00...

  • Seite 35: Web-Based Management (Wbm)

    Sie auf der Seite „Configuration“ die Netzwerkeinstellungen (siehe „IP Settings“). Bei Schutz durch eine Firewall benötigt das ImpulseCheck-Modul für die Kommunikation zur PROFICLOUD eine Freigabe für Verbindungen auf den Ports 8488 und 443 und zur Do- main proficloud.net. 35 / 82 108774_de_00 PHOENIX CONTACT...

  • Seite 36: Seitenaufbau Des Wbm

    IPCH-4X-PCL-TCP-24DC-UT Seitenaufbau des WBM Der Aufbau des WBM besteht aus zwei Bereichen: – dem Navigationsbereich (1), siehe Kapitel 5.3 – dem Datenbereich (2), siehe Kapitel 5.4 Bild 5-1 WBM: Seitenaufbau 36 / 82 PHOENIX CONTACT 108774_de_00...

  • Seite 37: Navigationsbereich

    Artikelbezeichnung und -nummer des ImpulseCheck-Mo- duls. Wenn Sie auf das Symbol/die Abbildung des Geräts klicken, gelangen Sie direkt zur Artikelseite des ImpulseCheck-Mo- duls im Online-Shop von Phoenix Contact. Status des ImpulseCheck-Moduls in der PROFICLOUD, siehe hierzu Tabelle 5-1 „WBM: PROFICLOUD-Status“...

  • Seite 38: Datenbereich

    IPCH-4X-PCL-TCP-24DC-UT Datenbereich Wenn Sie das WBM aufrufen, wird standardmäßig die Seite „Information“ angezeigt. 5.4.1 Seite „Information“ des ImpulseCheck-Moduls Auf der Seite „Information“ werden alle wichtigen Informationen zum ImpulseCheck-Modul dargestellt. Die angezeigten Daten sind, bis auf individuell zu konfigurierende Daten (siehe Kapitel 5.4.2, „Seite „Configuration“...
  • Seite 39 Nameserver from DHCP Anzeige des vom DHCP-Server zugewiesenen Nameser- vers (DNS). Wird kein DHCP genutzt, werden Nameserver 1 und Nameserver 2 verwendet. Nameserver 1 Anzeige (Fallback-)Nameserver 1, konfigurierbar Nameserver 2 Anzeige (Fallback-)Nameserver 2, konfigurierbar 39 / 82 108774_de_00 PHOENIX CONTACT...

  • Seite 40: Wbm: Proficloud-Status

    IPCH-4X-PCL-TCP-24DC-UT PROFICLOUD Alle Informationen zum Status des ImpulseCheck-Moduls in Verbindung mit der PROFICLOUD finden Sie im Bereich „PROFICLOUD“. Tabelle 5-1 WBM: PROFICLOUD-Status UUID Eindeutige Nummer (UUID) des angeschlossenen Moduls Jedes ImpulseCheck-Modul hat einen werksseitig zugewiesenen UUID. Über diesen UUID lässt sich das ImpulseCheck-Modul in der PROFICLOUD eindeutig identifizieren und einbinden.
  • Seite 41 • Registrieren Sie das Modul über den UUID des Moduls oder den Link im WBM in einem PROFICLOUD-Account. „Unknown“ Der Zustand ist unbekannt. • Überprüfen Sie ob das Gerät mit der PROFICLOUD verbunden ist. 41 / 82 108774_de_00 PHOENIX CONTACT...

  • Seite 42: Seite „Configuration" Des Impulsecheck-Moduls

    IPCH-4X-PCL-TCP-24DC-UT 5.4.2 Seite „Configuration“ des ImpulseCheck-Moduls Im Unterschied zu der Seite „Information“ können Sie die angezeigten Daten der Seite „Configuration“ anpassen. Die Systemidentifikationsdaten werden direkt mit der PROFICLOUD synchronisiert und können sowohl im WBM als auch in der PROFICLOUD konfiguriert werden.

  • Seite 43: Wbm: Drop-Down-Menü „Ip Adress Setting Mode

    Wenn eine Verbindung zum Netzwerk besteht, wird die IP- Adresse beibehalten. Wenn keine Verbindung zum Netzwerk vor- handen ist, wird die IP-Adresse frei und kann dann erneut vergeben werden. Die statischen, bzw. Fallback-Informationen sind werksseitig voreingestellt. Bild 5-5 WBM: Statische oder Fallback-IP-Konfiguration 43 / 82 108774_de_00 PHOENIX CONTACT...

  • Seite 44: Wbm: Drop-Down-Menü „Use Http Proxy

    IPCH-4X-PCL-TCP-24DC-UT Proxy Settings Im Bereich „Proxy Settings“ stellen Sie ein, ob ein HTTP-Proxy-Server für den Internetzu- gang verwendet wird oder nicht. Bild 5-6 WBM: Drop-down-Menü „Use HTTP Proxy“ Wenn ein HTTP-Proxy-Server verwendet wird, wählen Sie „Yes“ im Drop-down-Menü „Use HTTP Proxy“. Anschließend erscheinen weitere Konfigurationsmöglichkeiten.

  • Seite 45: Seite „Firmware Update" Des Impulsecheck-Moduls

    Starten Sie die Installation über die Schaltfläche „Upload and Reboot“. Das ImpulseCheck-Modul führt einen Reset durch. Der Erfolg oder Misserfolg des Updates wird auf der Seite „Firmware Update“ angezeigt. Bild 5-8 WBM: Firmware Update 45 / 82 108774_de_00 PHOENIX CONTACT...
  • Seite 46 IPCH-4X-PCL-TCP-24DC-UT 46 / 82 PHOENIX CONTACT 108774_de_00...

  • Seite 47: Proficloud-Solution „Impulseanalytics

    Klicken Sie nach dem Login auf die PROFICLOUD-Solution „ImpulseAnalytics“ (siehe Bild 6-1). Bild 6-1 PROFICLOUD-Solution „ImpulseAnalytics“ Wenn Sie die PROFICLOUD-Solution „ImpulseAnalytics“ zum ersten Mal verwenden, müs- sen Sie den Bedingungen der Datenschutzerklärung zustimmen. Die Seite „ImpulseCheck devices“ wird geöffnet. 47 / 82 108774_de_00 PHOENIX CONTACT...

  • Seite 48: Seite „Impulsecheck Devices

    IPCH-4X-PCL-TCP-24DC-UT Seite „ImpulseCheck devices“ Auf der Seite „ImpulseCheck devices“ registrieren Sie neue ImpulseCheck-Module. Jedes registrierte ImpulseCheck-Modul wird mit dem Status des angeschlossenen SPDs ange- zeigt. Wenn Sie auf das jeweilige Modul klicken, gelangen Sie zur Detailansicht des Moduls (siehe Kapitel 6.2.3, „Seite „ImpulseCheck devices / [Name des Moduls]““.

  • Seite 49: Impulsecheck-Modul Registrieren

    Klicken Sie auf die Schaltfläche „Add“. Das registrierte ImpulseCheck-Modul wird auf der Seite „ImpulseCheck devices“ angezeigt. Das Symbol auf der Seite „ImpulseCheck devices“ zeigt an, dass dem ImpulseCheck- Modul noch kein SPD zugeordnet wurde und/oder das ImpulseCheck-Modul offline ist. 49 / 82 108774_de_00 PHOENIX CONTACT...

  • Seite 50: Spd Zuordnen

    IPCH-4X-PCL-TCP-24DC-UT 6.2.2 SPD zuordnen Um dem ImpulseCheck-Modul das angeschlossene SPD zuzuordnen, gehen Sie wie folgt vor: • Klicken Sie auf der Seite „ImpulseCheck devices“ auf das ImpulseCheck-Modul, dem Sie das SPD zuordnen möchten. Die Seite „ImpulseCheck devices / [Name des Moduls]“ wird geöffnet.

  • Seite 51: Fenster „Add Arrester

    Der Funktionsumfang für Fremdgeräte ist stark eingeschränkt. Für Fremdgeräte wird nur der Fernmeldekontakt (falls vorhanden) ausgewertet. Eine Berechnung der Lebenser- wartung findet somit nicht statt. Wenn Sie ein SPD von Phoenix Contact verwenden, wird die Artikelnummer des Geräts au- tomatisch in das Eingabefeld „Article Number“ übernommen. •...
  • Seite 52 IPCH-4X-PCL-TCP-24DC-UT • Wählen Sie in der Drop-down-Liste „Unit“ die dazugehörige Maßeinheit (Millimeter oder Inch). • Wenn Sie eine V-Verdrahtung am SPD verwenden, aktivieren Sie das Kontrollkästchen „V-shaped wiring“. • Wenn Sie ein SPD mit Fernmeldekontakt verwenden, wählen Sie in der Drop-down-Lis- te „FM Contact Status“...

  • Seite 53: Seite „Impulsecheck Devices / [Name Des Moduls]

    6-6): – Bereich „[Name des Moduls]“ (1) – Bereich „Arrester: [Name des SPDs]“ (2) – Bereich „Surge Current List/Transient Overvoltage List“ (3) Bild 6-6 Seite „ImpulseCheck devices / [Name des Moduls]“ mit SPD („Arrester“) 53 / 82 108774_de_00 PHOENIX CONTACT...
  • Seite 54 IPCH-4X-PCL-TCP-24DC-UT Bereich „[Name des Moduls]“ (1) Im Bereich „[Name des Moduls]“ können Sie die bei der Registrierung eingegebenen Infor- mationen (Name, Beschreibung, Einbauort, Kontakt) zum ImpulseCheck-Modul ändern. Außerdem können Sie das ImpulseCheck-Modul aus der Liste der registrierten Module lö- schen.
  • Seite 55 Überspannungsschutzstecker die gewünschte Kombination. • Um die Eingaben zu übernehmen, klicken Sie auf die Schaltfläche „Save“. Die geänderte Zuordnung wird auf der Seite „ImpulseCheck devices / [Name des Moduls]“ im Bereich „Arrester: [Name des SPDs]“ angezeigt. 55 / 82 108774_de_00 PHOENIX CONTACT...

  • Seite 56: Beispiel: Seite „Impulsecheck Devices / [Name Des Moduls]

    IPCH-4X-PCL-TCP-24DC-UT Art des Fernmeldekon- Um die Art des Fernmeldekontakts zu ändern, gehen Sie wie folgt vor: takts ändern • Klicken Sie auf die Schaltfläche „Edit“. Das Fenster „Update Arrester“ wird geöffnet. • Wählen Sie in der Drop-down-Liste „FM Contact Status“ die Art des Fernmeldekon- takts.

  • Seite 57: Registerkarte „Surge Current List

    Um die Messdaten einer einzelnen Anschlussleitung anzuzeigen, doppelklicken Sie in der Legende oben rechts auf die jeweilige Anschlussleitung. • Um die Messdaten einer einzelnen Anschlussleitung auszublenden, klicken Sie in der Legende oben rechts auf die jeweilige Anschlussleitung. 57 / 82 108774_de_00 PHOENIX CONTACT...

  • Seite 58: Registerkarte „Transient Overvoltage List

    IPCH-4X-PCL-TCP-24DC-UT „Transient Overvoltage Auf der Registerkarte „Transient Overvoltage List“ werden die transienten Überspannungs- List“: transiente Über- ereignisse für jede Anschlussleitung am SPD gelistet. spannungsereignisse Bild 6-10 Registerkarte „Transient Overvoltage List“ Messdaten grafisch dar- Über die Schaltfläche „Overvoltage Stats“ gelangen Sie zur Seite „ImpulseCheck devices / stellen [Name des Moduls] / Overvoltage Statistics“.
  • Seite 59 Wenn Sie den Cursor über die Grafik bewegen, wird oberhalb der Grafik eine zusätzliche Symbolleiste sichtbar. Über die Symbolleiste stehen Ihnen weitere Funktionen zur Verfü- gung. Sie können z. B. die Grafik als PNG-Datei herunterladen oder Messwerte anzeigen lassen, wenn Sie den Cursor über die Grafik bewegen. 59 / 82 108774_de_00 PHOENIX CONTACT...

  • Seite 60: Menü „Account

    IPCH-4X-PCL-TCP-24DC-UT Menü „Account“ • Um das Menü „Account“ zu öffnen, klicken Sie in der Randleiste auf den Eintrag „Account“. Bild 6-12 Menü „Account“ Über das Menü „Account“ können Sie Informationen zum aktuellen Account einsehen, Be- nutzer zu Ihrem Account einladen und deren Rolle festlegen sowie neue Accounts anlegen.

  • Seite 61: Seite „Members [Name Des Accounts]

    Benutzer werden mit ihrer jeweiligen Benutzerrolle auf der Seite gelistet. Benutzer zum Account • Um einen Benutzer zu Ihrem Account hinzuzufügen oder einzuladen, klicken Sie auf hinzufügen oder einladen die Schaltfläche „Add Member“. Das Fenster „Add Account Member“ wird geöffnet. 61 / 82 108774_de_00 PHOENIX CONTACT...

  • Seite 62: Fenster „Add Account Member

    IPCH-4X-PCL-TCP-24DC-UT Bild 6-15 Fenster „Add Account Member“ • Wenn Sie einen bereits in der PROFICLOUD registrierten Benutzer zu Ihrem Account hinzufügen möchten, geben Sie im Eingabefeld „Enter Member‘s Username or Email“ den Benutzernamen ein. • Wenn Sie einen neuen Benutzer zu Ihrem Account einladen möchten, geben Sie im Eingabefeld „Enter Member‘s Username or Email“...

  • Seite 63: Seite „Add Account

    Um zwischen mehreren Accounts zu wechseln, klicken Sie oben rechts auf der Seite seln auf Ihren Benutzernamen. Das Drop-down-Menü zum Account-Wechsel und Logout wird geöffnet. Bild 6-17 Drop-down-Menü zum Account-Wechsel und Logout • Wählen Sie in der Drop-down-Liste mit dem Symbol den gewünschten Account. 63 / 82 108774_de_00 PHOENIX CONTACT...

  • Seite 64: Menü „Journal

    IPCH-4X-PCL-TCP-24DC-UT Menü „Journal“ • Um das Menü „Journal“ zu öffnen, klicken Sie in der Randleiste auf den Eintrag „Journal“. Bild 6-18 Menü „Journal“ Über das Menü „Journal“ können Sie die Historie eines Accounts einsehen und Benachrich- tigungseinstellungen vornehmen. 6.4.1 Seite „Journal for Account“...

  • Seite 65: Seite „Notifications Configuration

    Wählen Sie in der Drop-down-Liste „Journal Context“ die Instanz, von der die Benach- richtigung ausgelöst werden soll. Auslösende Instanz kann ein ImpulseCheck-Modul, ein Account oder ein Benutzer sein. Abhängig von der Art der Instanz werden in der Liste im unteren Bereich die möglichen Be- nachrichtigungsereignisse angezeigt. 65 / 82 108774_de_00 PHOENIX CONTACT...
  • Seite 66 IPCH-4X-PCL-TCP-24DC-UT • Um ein Benachrichtigungsereignis zu wählen, klicken Sie in der Zeile des Ereignisses auf die Schaltfläche Das Fenster „Create notification configuration“ wird geöffnet. • Aktivieren Sie das Kontrollkästchen „Email“ und klicken Sie auf die Schaltfläche „Save“. In der Spalte „Reaction Types“ wird angezeigt, ob für ein Ereignis eine Benachrichtigung festgelegt wurde.

  • Seite 67: Hardware Demontieren

    Öffnen Sie mit dem Schraubendreher die Klemmtasche (A). • Entfernen Sie die Leitung (B). Bild 7-1 Leitung entfernen Ethernet-Stecker entfernen • Entriegeln Sie den RJ45-Stecker durch Druck auf die Rastnase und ziehen Sie den Stecker ab. 67 / 82 108774_de_00 PHOENIX CONTACT...

  • Seite 68: Impulsecheck-Modul Demontieren

    IPCH-4X-PCL-TCP-24DC-UT ImpulseCheck-Modul demontieren • Fassen Sie mit einem Werkzeug in den Fußriegel, ziehen Sie das Werkzeug nach oben (A) und ziehen Sie das Gerät von der Tragschiene ab (B). Bild 7-2 ImpulseCheck-Modul demontieren 68 / 82 PHOENIX CONTACT 108774_de_00...

  • Seite 69: Nach Der Nutzung

    Registrieren Sie das neue ImpulseCheck-Modul in der PROFICLOUD, siehe hierzu Kapitel 6.2.1. Gerätedefekt und Reparatur Reparaturen dürfen ausschließlich von Phoenix Contact vorgenommen werden. • Senden Sie defekte Geräte zur Reparatur oder zum Erhalt eines Ersatzgeräts an Phoenix Contact zurück. •...

  • Seite 70: Entsorgung

    Entsorgen Sie nicht mehr benötigte Verpackungsmaterialien (Kartonage, Papier, Luft- polsterfolie etc.) im Hausmüll gemäß den jeweils gültigen nationalen Vorschriften. Rücknahme Alternativ zur Entsorgung können Sie das Gerät an Phoenix Contact zurücksenden. • Legen Sie der Rücksendung einen Vermerk bei, dass das Gerät entsorgt werden soll.

  • Seite 71: Bestelldaten Und Technische Daten

    Bestelldaten und technische Daten Bestelldaten und technische Daten Bestelldaten Beschreibung Art.-Nr. Auswerteeinheit für die Echtzeiterfassung von Stoßströ- IPCH-4X-PCL-TCP-24DC-UT 1045379 men und transienten Überspannungen. Anschluss von bis zu vier externen Sensorleitungen und einem potentialf- reien Fernmeldekontakt. Kommunikation der Messdaten per Ethernet zur PROFICLOUD. Zubehör Art.-Nr.

  • Seite 72: Technische Daten

    IPCH-4X-PCL-TCP-24DC-UT Technische Daten Abmessungen (Nennmaße in mm) 22,5 114,5 ONLINE TEST PROFICLOUD CH 1 CH 2 CH 3 CH 4 Breite 22,5 mm Höhe 104,7 mm Tiefe 114,5 mm Teilungseinheit 1,3 TE Allgemeine Daten Normen/Bestimmungen EN 61000-6-2 EN 61000-6-3 Bauform Tragschienenmodul einteilig...
  • Seite 73 Öffner (11 / 14) oder der Schließer (11 / 12) des SPD ange- schlossen werden. Die Nutzung der Klemmstellen zur Abfrage des Fernmeldekon- takts erfordert eine Basisisolierung im SPD zwischen Fernmel- dekreis und aktiven Leitern. Für SPDs von Phoenix Contact ist dies sichergestellt. Weitere Beschreibungen Hinweis Der Artikel wurde erfolgreich getestet in einem erweiterten Temperaturbereich von -35 °C ...
  • Seite 74 IPCH-4X-PCL-TCP-24DC-UT Konformität zur EMV-Richtlinie 2014/30/EU Prüfung der Störfestigkeit nach EN 61000-6-2 Entladung statischer Elektrizität (ESD) EN 61000-4-2/ Kriterium B, 6 kV Kontaktentladung, 8 kV Luftentladung IEC 61000-4-2 Elektromagnetische Felder EN 61000-4-3/IEC 61000-4-3 Kriterium A, Feldstärke: 10 V/m Schnelle Transienten (Burst) EN 61000-4-4/ Kriterium A, 2,2 kV IEC 61000-4-4...

  • Seite 75: Technischer Anhang

    Keine Belastung des ImpulseCheck-Moduls durch Vibrationen oder Schock – Betrieb des ImpulseCheck-Moduls mit maximal 24,5 V (Sicherstellung durch elektro- nisch geregelte Netzteile) – Anschluss von maximal 4 Sensoren – Anschluss der Fernmeldung vom SPD Bild A-1 Extreme Umgebungsbedingungen: Temperaturkurve 75 / 82 108774_de_00 PHOENIX CONTACT...

  • Seite 76: Verzeichnisanhang
