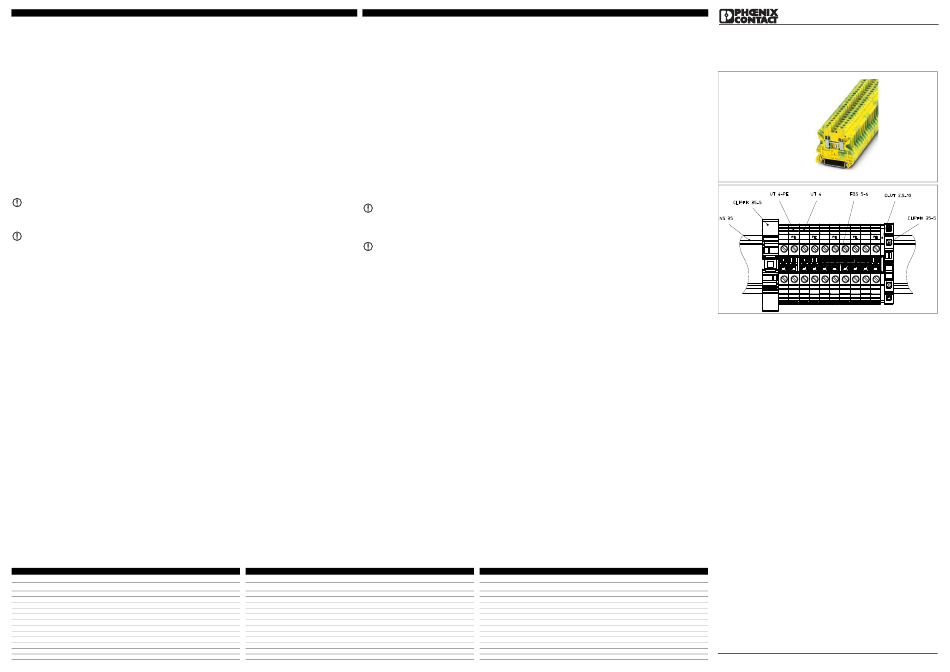

Phoenix Contact UT 4-PE Einbauanweisung

ENGLISH

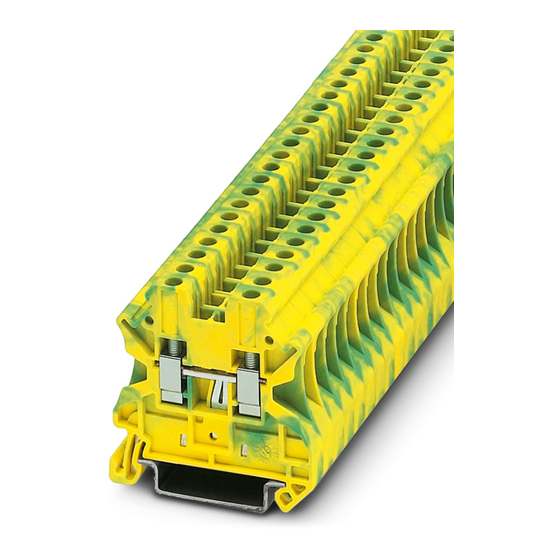

Ground terminal with screw connection for use in
potentially explosive areas
The terminal is designed for connecting and linking copper wires in wiring spaces
with "eb", "ec" or "nA" types of protection.
1 Installation instructions Increased safety "e"
The terminal block must be installed in a housing which is suitable for the type of
protection. Depending on the type of protection, the housing must meet the follow-
ing requirements:
- Flammable gases: IEC/EN 60079-0 and IEC/EN 60079-7
- Combustible dust: IEC/EN 60079-0 and IEC/EN 60079-31
When arranging terminal blocks of other series and sizes, as well as other certified
components in rows, ensure that the required air clearances and creepage dis-
tances are observed.
You may install the terminal block in equipment with temperature class T6 (e.g.
branch or junction boxes). The rated values must be adhered to. The ambient tem-
perature at the installation position may not exceed +40°C. The terminal block may
also be installed in equipment with temperature classes T1 to T5. For applications
in temperature classes T1 to T4, ensure compliance with the highest permissible
operating temperature at the insulating parts (see Technical Data, "Installation
temperature range").
2 Installation and connection
2.1 Installation on the DIN rail
Snap the terminal blocks onto a corresponding DIN rail. For optical or electrical iso-
lation, partition plates or covers can be inserted between the terminal blocks.
When the terminal blocks are arranged in rows, fit the end terminal with the open
half of the housing with the corresponding cover. If the terminal strip is not pro-
tected against twisting, slipping or moving by other certified components, it must
be fixed on both sides with one of the specified end brackets (see accessories).
Observe the accompanying example when installing the accessories. ()
Note: When fixing terminal blocks with other certified components, ensure
that the required air clearances and creepage distances are observed.
2.2 Use of bridging jumpers
• For this purpose, the contact tab of the plug-in bridge must be disconnected for
the skip PE terminal to be disconnected. ()
NOTE: Using skip bridging from the ground terminals reduces the rated volt-
age of the bridged basic terminal blocks.
2.3 Connecting the conductors
Strip the conductors to the specified length (see technical data). Stranded conduc-
tors can be fitted with ferrules. Crimp the ferrules using crimping pliers and ensure
that the test requirements listed in DIN 46228 Part 4 are met. The length of the cop-
per ferrules must equal the specified conductor stripping length. Insert the conduc-
tor into the terminal point up to the stop. Tighten the screw of the terminal point (tool
recommendation, see accessories), adhere to the specified torque range.
Recommendation: tighten all screws including those which are on terminal points
that are not used.
3 For further information, see page 2
Certificate of conformity
Valid certificates / EU type test certificates and examination certificates
Reference to the general safety notes
Technical data
Technical data
Marking on the product
Operating temperature range
Connection capacity
Rated cross section
Connection capacity rigid
Connection capacity flexible
Stripping length
Torque
Accessories / Type / Item No.
End cover / D-UT 2,5/10 / 3047028
Screwdriver / SZS 0,6X3,5 / 1205053
End clamp / CLIPFIX 35-5 / 3022276
End clamp / CLIPFIX 35 / 3022218
Schutzleiterklemme mit Schraubanschluss für den Ein-
satz in explosionsgefährdeten Bereichen
Die Klemme ist zum Anschließen und Verbinden von Kupferleitern in Anschluss-
räumen der Zündschutzarten „eb", „ec", bzw. „nA" vorgesehen.
1 Installationshinweise Erhöhte Sicherheit „e"
Sie müssen die Klemme in einem Gehäuse einbauen, das für die Zündschutzart
geeignet ist. Je nach Zündschutzart muss das Gehäuse diesen Anforderungen
entsprechen:
- Brennbare Gase: IEC/EN 60079-0 und IEC/EN 60079-7
- Brennbarer Staub: IEC/EN 60079-0 und IEC/EN 60079-31
Achten Sie bei der Aneinanderreihung von Reihenklemmen anderer Baureihen
und -größen sowie anderen bescheinigten Bauteilen darauf, dass die erforderli-
chen Luft- und Kriechstrecken eingehalten werden.
Sie dürfen die Klemme in Betriebsmitteln mit der Temperaturklasse T6 einsetzen
(z. B. Abzweig- oder Verbindungskästen). Halten Sie dabei die Bemessungswerte
ein. Die Umgebungstemperatur an der Einbaustelle darf maximal +40 °C betra-
gen. Die Klemme ist auch in Betriebsmitteln mit den Temperaturklassen T1 bis T5
einsetzbar. Halten Sie für Anwendungen in den Temperaturklassen T1 bis T4 die
höchstzulässige Einsatztemperatur an den Isolationsteilen ein (siehe technische
Daten "Einsatztemperaturbereich").
2 Montieren und Anschließen
2.1 Montieren auf der Tragschiene
Rasten Sie die Klemmen auf eine zugehörige Tragschiene. Zur optischen oder
elektrischen Trennung können Sie Abteilungstrennplatten oder Deckel zwischen
den Klemmen einsetzen. Versehen Sie bei Aneinanderreihung der Klemmen die
Endklemme mit offener Gehäuseseite mit dem zugehörigen Deckel. Wird die
Klemmenleiste nicht durch andere bescheinigte Bauteile gegen verdrehen, verrut-
schen oder verschieben gesichert, muss diese beidseitig mit einem der benannten
Endhalter fixiert werden (siehe Zubehör). Richten Sie sich bei der Montage des
Zubehörs nach dem nebenstehenden Beispiel. ()
Achtung: Beachten Sie bei der Fixierung von Reihenklemmen mit anderen
bescheinigten Bauteilen darauf, dass die erforderlichen Luft- und Kriech-
strecken eingehalten werden.
2.2 Verwendung von überspringenden Brücken
• Hierzu muss die Kontaktzunge der Steckbrücke für die zu überspringende PE-
Klemme herausgetrennt sein. ()
ACHTUNG: Bei überspringender Brückung von Schutzleiterklemmen, re-
duziert sich die Bemessungsspannung der gebrückten Grundklemmen.
2.3 Anschließen der Leiter
Isolieren Sie die Leiter mit der angegebenen Länge ab (siehe technische Daten).
Flexible Leiter können mit Aderendhülsen versehen werden. Verpressen Sie Ade-
rendhülsen mit einer Presszange und stellen Sie sicher, dass die Prüfanforderun-
gen gemäß DIN 46228 Teil 4 eingehalten werden. Die Länge der Kupferhülsen
muss der angegeben Abisolierlänge der Leiter entsprechen. Führen Sie den Leiter
bis zum Anschlag in die Klemmstelle ein. Drehen Sie die Schraube der Klemm-
stelle an (Werkzeugempfehlung, siehe Zubehör), beachten Sie den angegebenen
Drehmomentbereich.
Empfehlung: Drehen Sie alle Schrauben, auch die der nicht belegten Klemmstel-
len an.
3 Weitere Informationen, siehe Seite 2
Konformitätsbescheinigung
Gültige Zertifikate / (EU-) Baumusterprüfbescheinigungen
Hinweis auf die allgemeine Sicherheitshinweise
Technische Daten
Technische Daten
Kennzeichnung am Produkt
Einsatztemperaturbereich
Anschlussvermögen
Bemessungsquerschnitt
Anschlussvermögen starr
Anschlussvermögen flexibel
Abisolierlänge
Drehmoment
Zubehör / Typ / Artikelnr.
Abschlussdeckel / D-UT 2,5/10 / 3047028
Schraubendreher / SZS 0,6X3,5 / 1205053
Endhalter / CLIPFIX 35-5 / 3022276
Endhalter / CLIPFIX 35 / 3022218
DEUTSCH
    
Ex: X

II 2 GD Ex eb IIC Gb
-60 °C ... 110 °C
4 mm² // AWG 12
0,14 mm² ... 6 mm² // AWG 26 - 10
0,14 mm² ... 4 mm² // AWG 26 - 12
9 mm
0,6 Nm ... 0,8 Nm
Phoenix Contact GmbH & Co. KG
Flachsmarktstraße 8, 32825 Blomberg, Germany
Fax +49-(0)5235-341200, Phone +49-(0)5235-300
phoenixcontact.com
MNR 01017840 - 01
DE Einbauanweisung für die Elektrofachkraft
EN Installation notes for electrically skilled persons
UT 4-PE


© Phoenix Contact 2023
2023-02-24
3044128
