„Surge Current List":
Stoßstromereignisse
Messdaten als CSV-Datei
exportieren
Messdaten grafisch dar-
stellen
108774_de_00
Bereich „Surge Current List/Transient Overvoltage List" (3)
Im Bereich „Surge Current List/Transient Overvoltage List" können Sie detaillierte Informa-
tionen zu Stoßstrom- und transienten Überspannungsereignissen auslesen. Die erfassten
Messdaten können grafisch dargestellt werden.
Auf der Registerkarte „Surge Current List" werden alle Stoßstromereignisse gelistet.
•
Um die erfassten Messdaten für jede einzelne Anschlussleitung des SPDs einzusehen,
klicken Sie auf die Schaltfläche

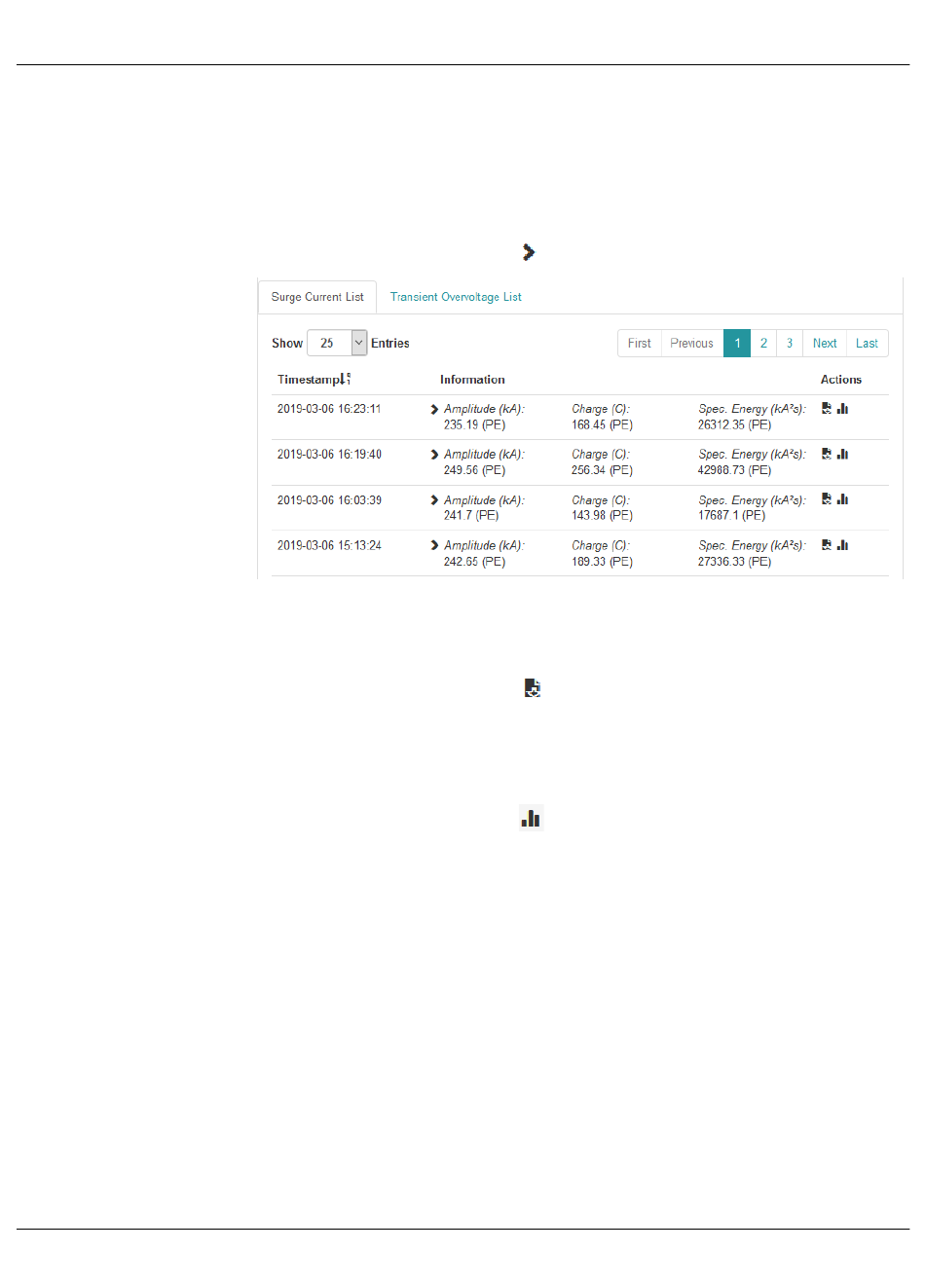

Bild 6-9
Registerkarte „Surge Current List"
Um die erfassten Messdaten eines Stoßstromereignisses als CSV-Datei zu exportieren,
gehen Sie wie folgt vor:
•
Klicken Sie auf die Schaltfläche
•
Wählen Sie im sich öffnenden Fenster, ob Sie die Datei öffnen oder speichern möchten
und bestätigen Sie mit „OK".
Um die erfassten Messdaten eines Stoßstromereignisses grafisch darzustellen, gehen Sie
wie folgt vor:
•
Klicken Sie auf die Schaltfläche
Der Graph wird angezeigt.
•
Um einen Bereich des Graphs zu vergrößern, drücken Sie die linke Maustaste und zie-
hen Sie mit dem Cursor ein Rechteck über den gewünschten Bereich.
•
Um wieder zur ursprünglichen Ansicht zu wechseln, doppelklicken Sie in die grafische
Darstellung.
•
Um die Messdaten einer einzelnen Anschlussleitung anzuzeigen, doppelklicken Sie in
der Legende oben rechts auf die jeweilige Anschlussleitung.
•
Um die Messdaten einer einzelnen Anschlussleitung auszublenden, klicken Sie in der
Legende oben rechts auf die jeweilige Anschlussleitung.
PROFICLOUD-Solution „ImpulseAnalytics"
in der Zeile des jeweiligen Stoßstromereignisses.
in der Zeile des jeweiligen Stoßstromereignisses.
in der Zeile des jeweiligen Stoßstromereignisses.
