108774_de_00
4.4
Fernmeldung anschließen
Das ImpulseCheck-Modul prüft den Durchgang der Fernmeldung.
Für die Überwachung der Fernmeldung schließen Sie entweder den Öffner (11/14) oder
den Schließer (11/12) der Fernmeldung an. Die Reihenfolge der Anschlüsse an die
Klemmstellen „FM" ist nicht relevant.
•
Konfigurieren Sie die Charakteristik des FM-Kontakts („normally closed" oder „normally
open") in der PROFICLOUD.
4.5
Ethernet anschließen
•
Verwenden Sie ein Ethernet-Kabel mindestens entsprechend CAT5 der IEEE 802.3.
•
Beachten Sie die Biegeradien der verwendeten Ethernet-Leitungen.
•
Schließen Sie das Ethernet-Kabel an die RJ45-Buchse „ETH" an.
S T
T E
1
C H
2
C H
3
C H
4
C H
H
E T

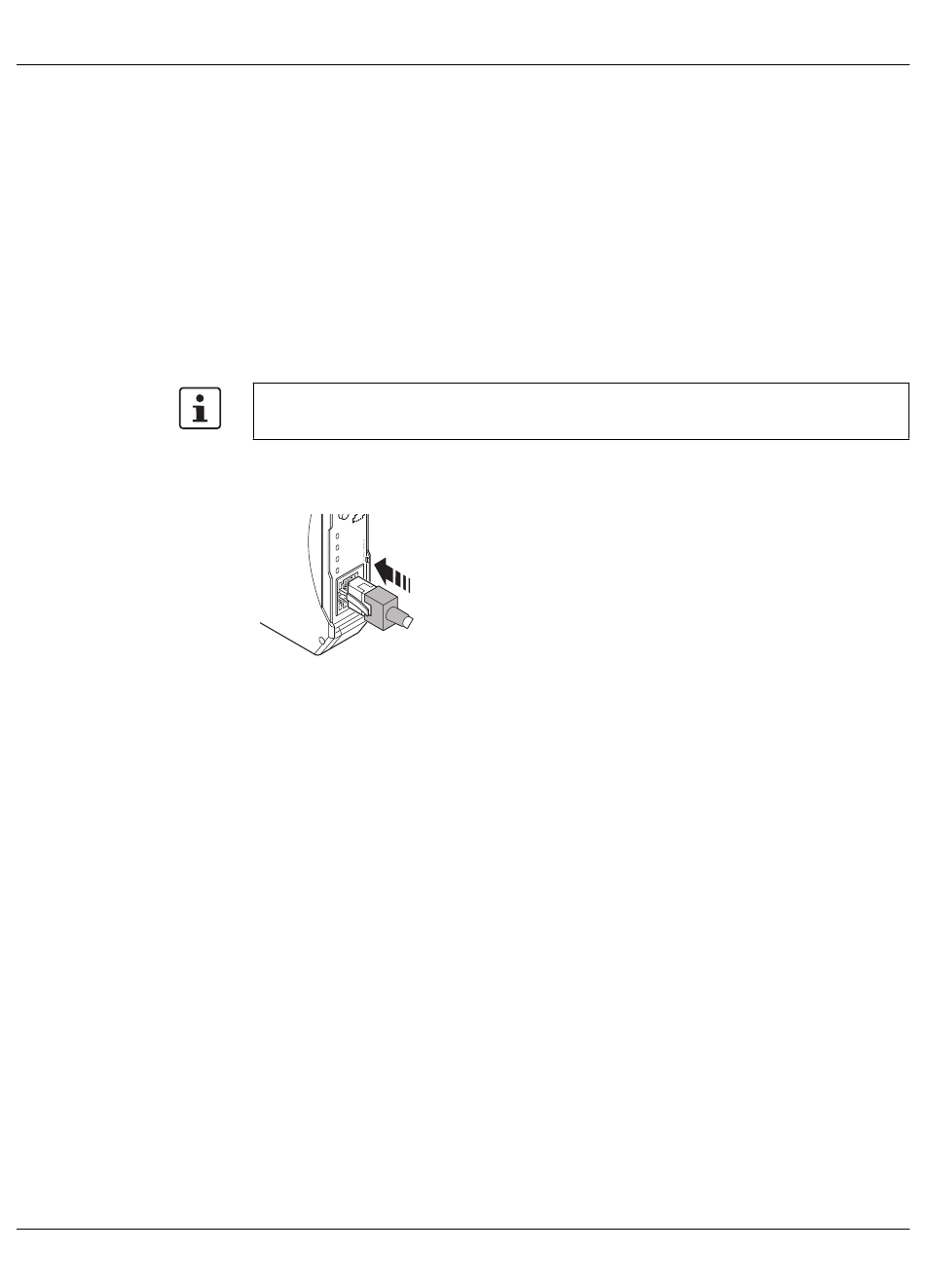

Bild 4-5
Ethernet anschließen
Hardware montieren und anschließen
PHOENIX CONTACT
31 / 82
