3.5
Status- und Konfigurationstaster

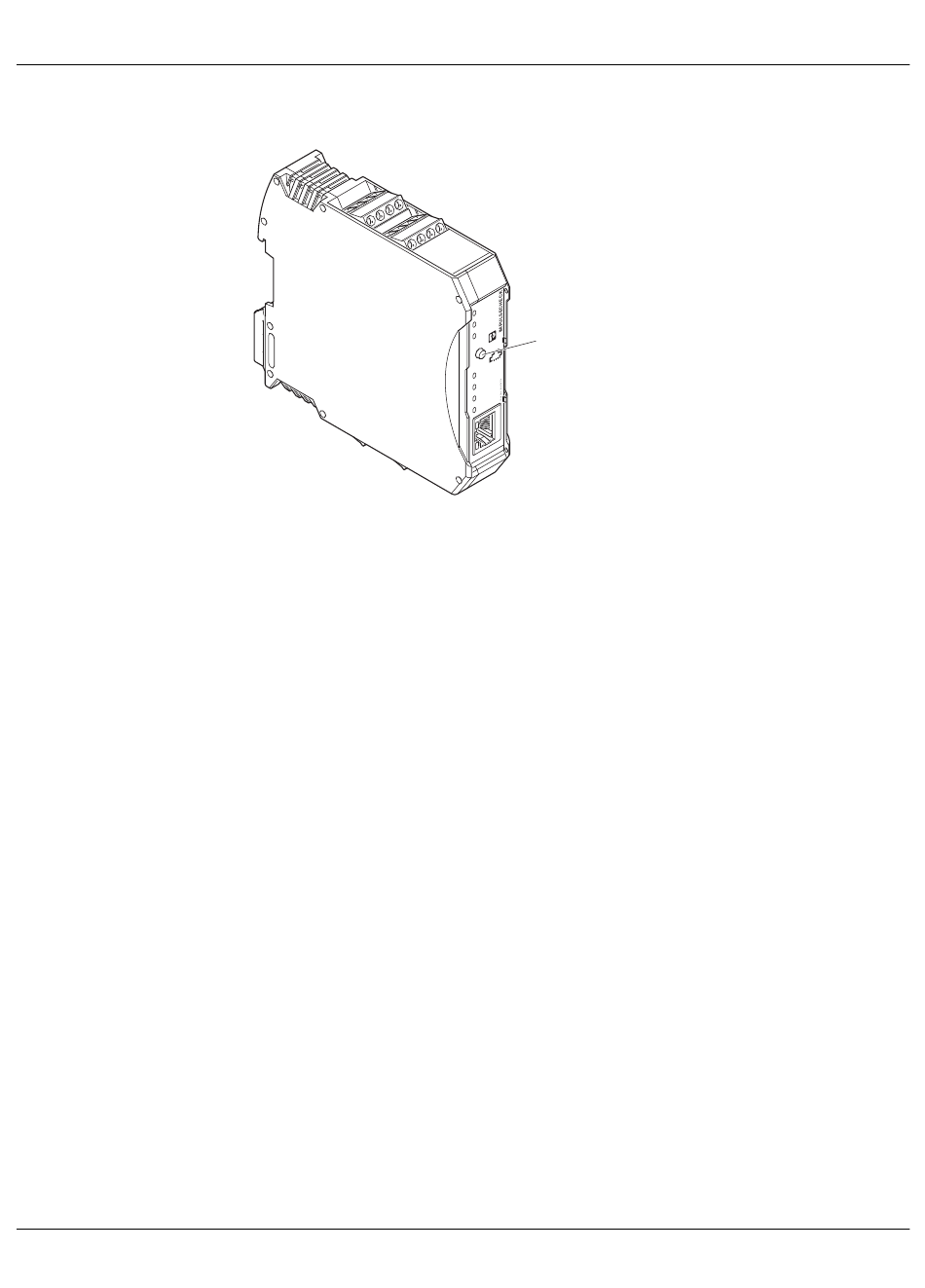

Bild 3-4
Status- und Konfigurationstaster
Auf der Frontseite des Geräts ist ein Status- und Konfigurationstaster (1). Wenn Sie den
Status-und Konfigurationstaster drücken, sendet das ImpulseCheck-Modul eine Statusan-
frage an die PROFICLOUD. Mit dem Status- und Konfigurationstaster können Sie das
ImpulseCheck-Modul auch in den Konfigurationsmodus versetzen.
•
Drücken Sie den Status- und Konfigurationstaster während des Betriebs für < 1 s.
Die Statusanzeigen am ImpulseCheck-Modul werden anhand der bisher erfassten Über-
spannungsereignisse aus der PROFICLOUD aktualisiert.
In der PROFICLOUD wird gleichzeitig eine Statusmeldung über die Tasterbetätigung inklu-
sive Datum und Uhrzeit erfasst.
Die Aktualisierung bzw. die korrekte Konfiguration des Geräts in der PROFICLOUD wird
durch grünes Blinken der LEDs CH 1 ... CH 4 angezeigt. Bei fehlender Verbindung oder
Konfigurationsfehlern blinken die LEDs rot (siehe
•
Halten Sie den Status- und Konfigurationstaster während des Betriebs > 1 s ... < 10 s
gedrückt.
Das ImpulseCheck-Modul wird in den Konfigurationsmodus versetzt (siehe
„Seite „Configuration" des
Der Konfigurationsmodus wird nach 30 Minuten Inaktivität automatisch beendet.
