Zuordnung der Sensoren
zu den Anschlussleitun-
gen am SPD ändern
108774_de_00

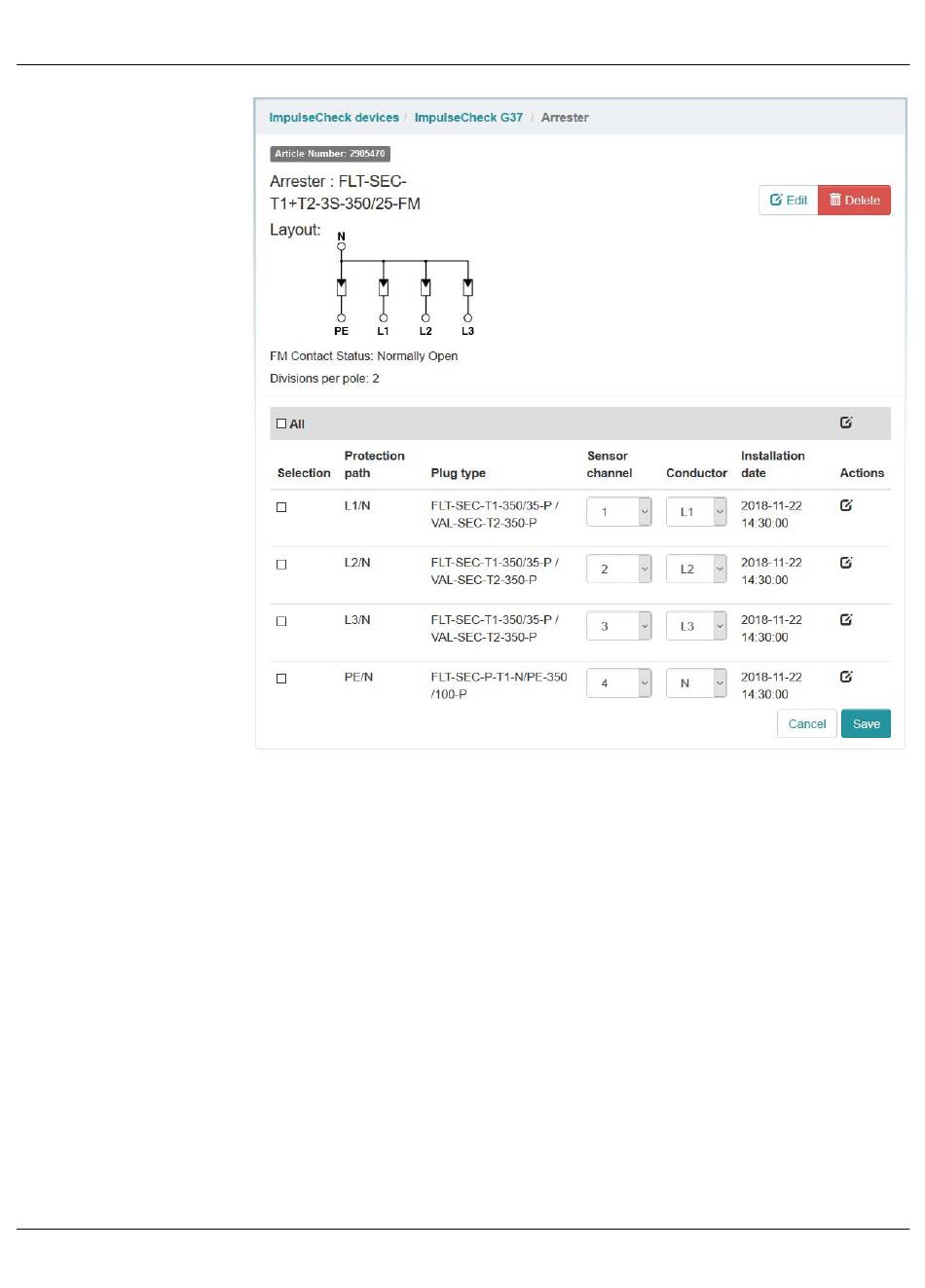

Bild 6-7
Seite „ImpulseCheck devices / [Name des Moduls] / Arrester"
Über die Seite „ImpulseCheck devices / [Name des Moduls] / Arrester" können Sie folgende
Angaben zum SPD ändern:
–
Die Zuordnung der Sensoren zu den Anschlussleitungen am SPD
–
Die Art des angeschlossenen Fernmeldekontakts
–
Das Installationsdatum der einzelnen Überspannungsschutzstecker (nach einem Aus-
tausch des Steckers)
–
Angaben zur Verkabelung jedes einzelnen Überspannungsschutzsteckers (Leitungs-
durchmesser, V-Verdrahtung, Sensorpositionierung)
Um Änderungen an der Zuordnung der Sensoren zu den Anschlussleitungen am SPD vor-
zunehmen, gehen Sie wie folgt vor:
•
Wählen Sie in den Drop-down-Listen „Sensor channel" und „Conductor" für jeden
Überspannungsschutzstecker die gewünschte Kombination.
•
Um die Eingaben zu übernehmen, klicken Sie auf die Schaltfläche „Save".
Die geänderte Zuordnung wird auf der Seite „ImpulseCheck devices / [Name des Moduls]"
im Bereich „Arrester: [Name des SPDs]" angezeigt.
PROFICLOUD-Solution „ImpulseAnalytics"
PHOENIX CONTACT
55 / 82
