Befestigungslöcher
Durch diese Löcher kann der BTAP auf einer planen Montagefläche mit zwei Schrau-
ben (z.B. mit Zylinderschrauben 84-M3 X 25-8.8) befestigt werden (Bohrlochabstand
siehe Bild 1-2 auf Seite 1-4).
–
Antenne
Das Gerät wird mit einer 0-dB-Rundstrahlantenne geliefert. Die mitgelieferte Antenne
kann unter Beachtung nationalen Vorschriften gegen eine andere Antenne ausge-
tauscht werden.
–
Versorgungsspannungsanschluss
Die Versorgungsspannung wird über den 2-poligen COMBICON-Stecker angeschlos-
sen.
–
Netzwerkanschluss
Kupferschnittstelle im RJ45-Format mit 10/100 MBit/s mit Autonegotiation.
–
Serielle Schnittstelle - V.24
V.24-Schnittstelle im DSUB-Format (9-polig) - zur Zeit ohne Funktion.
–
Status- und Diagnose-Anzeige
Die LEDs zeigen den Status der Ethernet- und der Bluetooth-Schnittstelle.
1.5.1
Anschließen der Versorgungsspannung
Der BTAP wird einer 24-V-DC-Spannung betrieben.
+
-
24 V DC

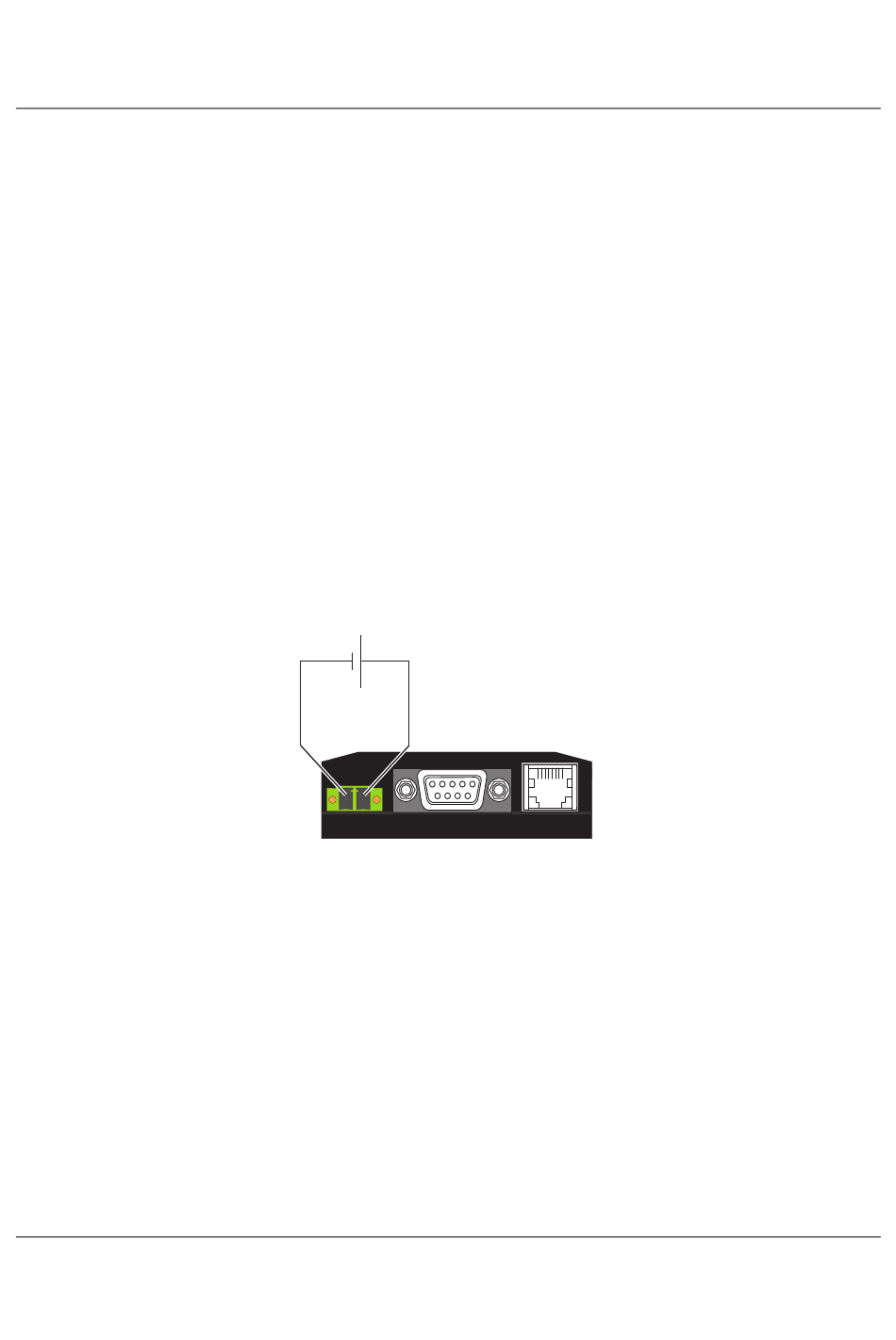

Bild 1-5
Versorgung des BTAPs
1.5.2
Status- und Diagnose-Anzeigen
Auf der Gerätefront befinden sich drei LEDS, die verschiedene Zustände anzeigen.
