A Technischer Anhang
108774_de_00
A 1
Erweiterter Temperaturbereich
Spezielle Engineering-Maßnahmen und Prüfungen ermöglichen den Einsatz des
ImpulseCheck-Moduls unter erweiterten Umgebungsbedingungen.
Beachten Sie beim Einsatz im erweiterten Temperaturbereich die folgenden Informationen.
A 1.1
Einsatz unter extremen Umgebungsbedingungen
Das ImpulseCheck-Modul wurde in einer Temperaturwechsel-Zyklusprüfung von
-35 °C ... +85 °C erfolgreich getestet.
Dabei wurden folgende Bedingungen eingehalten:
–
Verdrahtung des ImpulseCheck-Moduls für die Anschlussleitungen der 24-V-Span-
nungsversorgung mit einem minimalen Aderquerschnitt von 1,5 mm²
–
Montage des ImpulseCheck-Moduls auf einer Tragschiene, die waagerecht an der
Wand montiert ist
–
Kontinuierliche Luftbewegung im Schaltschrank durch Ventilatoren
–
Keine Belastung des ImpulseCheck-Moduls durch Vibrationen oder Schock
–
Betrieb des ImpulseCheck-Moduls mit maximal 24,5 V (Sicherstellung durch elektro-
nisch geregelte Netzteile)
–
Anschluss von maximal 4 Sensoren
–
Anschluss der Fernmeldung vom SPD

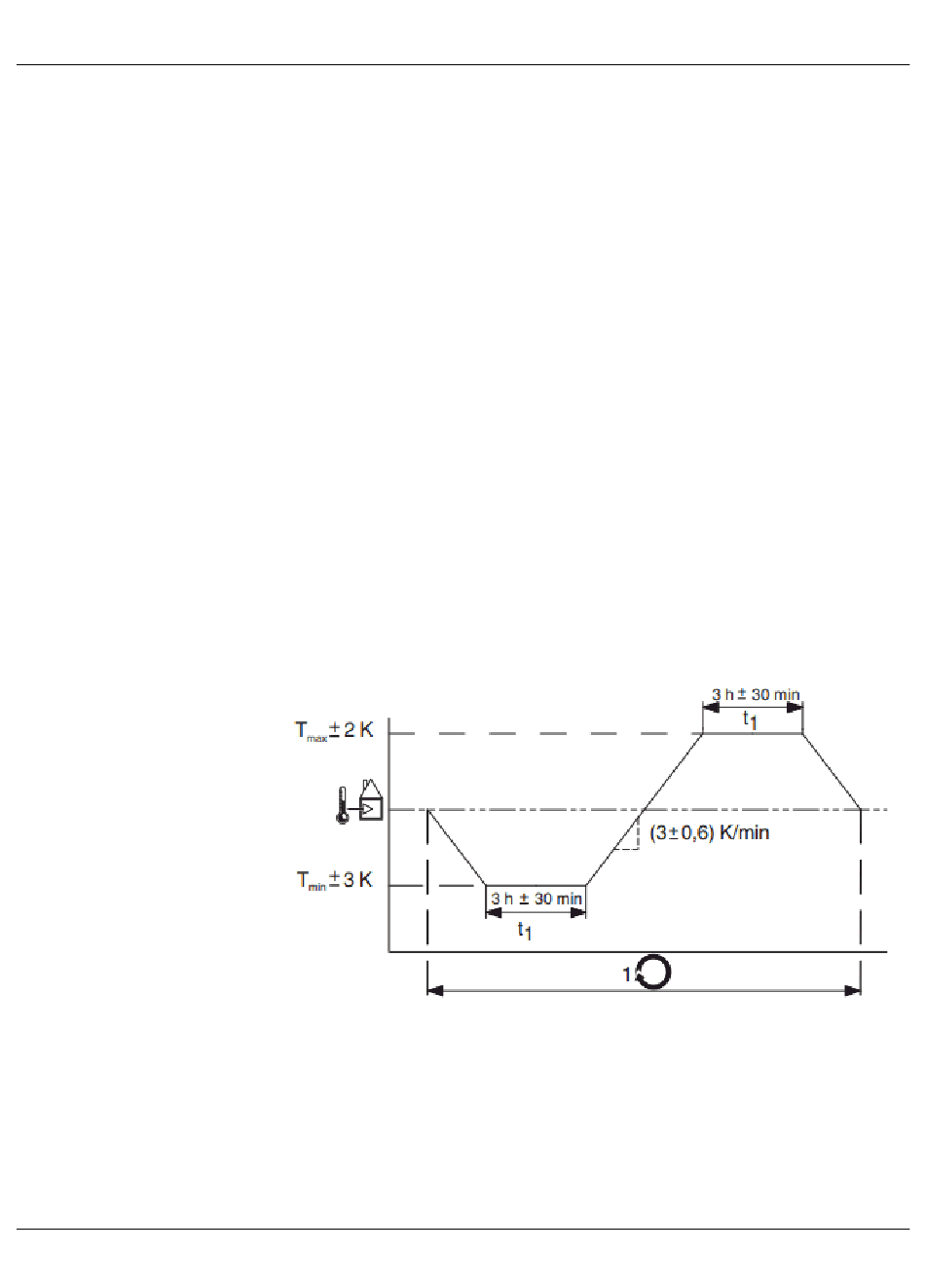

Bild A-1
Extreme Umgebungsbedingungen: Temperaturkurve
