Datenschnittstellen
Am ImpulseCheck-Modul stehen folgende Datenschnittstellen zur Verfügung:
1 x Ethernet
3.9.1
Ethernet
Das ImpulseCheck-Modul besitzt eine Ethernet-Schnittstelle:
ETH
Der Anschluss des Ethernet-Netzwerks erfolgt über eine RJ45-Buchse.
Die Kontaktbelegung der Schnittstelle ist wie folgt ausgeführt:
RJ45

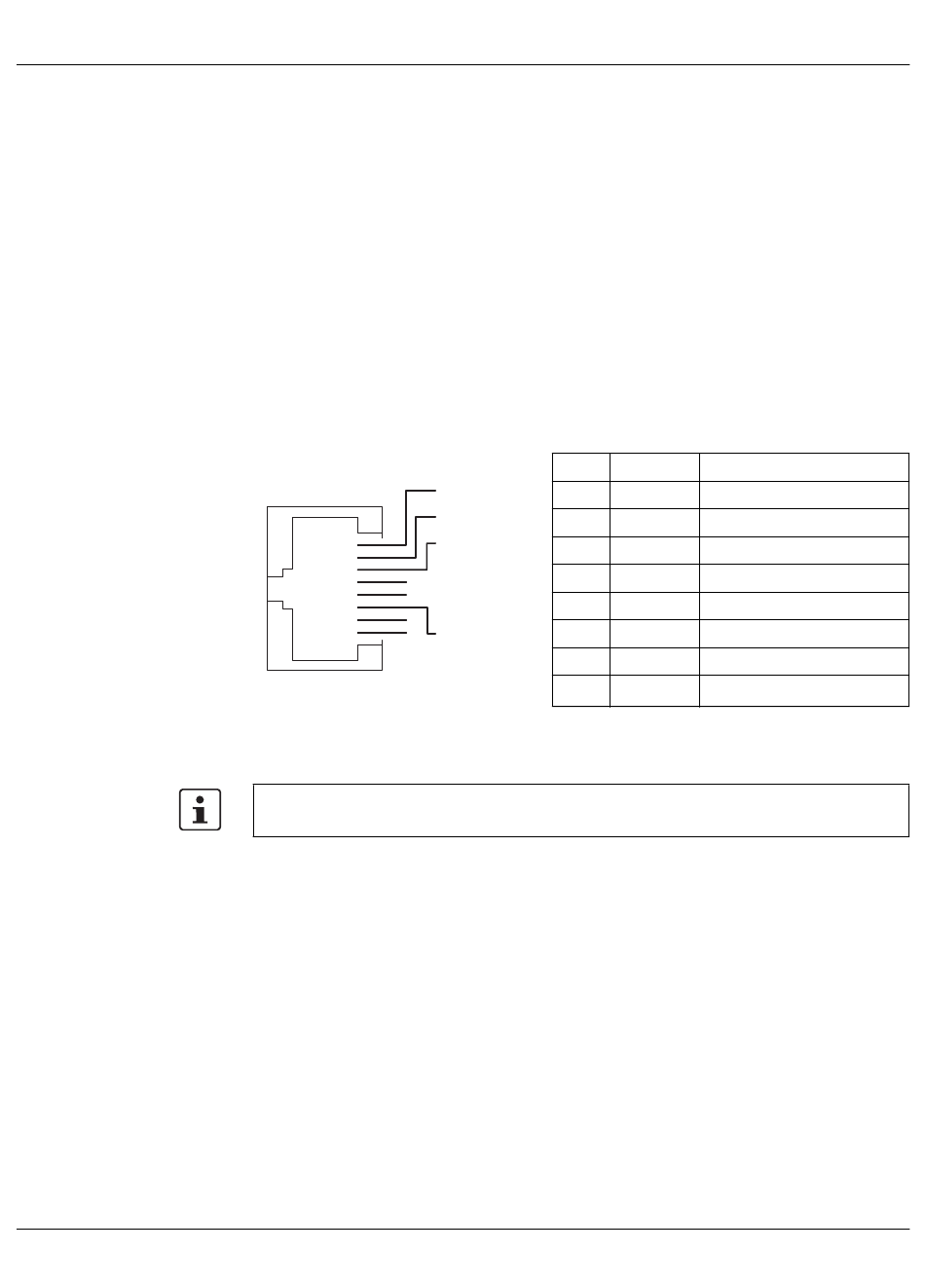

Bild 3-9
Ethernet-Schnittstelle und Pinbelegung
Die Ethernet-Schnittstelle ist in der Lage, Sender und Empfänger automatisch zu tau-
schen (Autocrossover).
Beschreibung des ImpulseCheck-Moduls
10/100 BASE-T(X)
Für Internetverbindung
Ethernet-Schnittstelle zur Verbindung mit dem Internet und
der PROFICLOUD
Pin
Pin 1
1
Pin 2
2
Pin 3
3
Pin 4
4
Pin 5
5
Pin 6
6
Pin 7
7
8
Pin 8
Signal
Bedeutung
T+
Sendedaten +
T-
Sendedaten -
R+
Empfangsdaten +
–
–
–
–
R-
Empfangsdaten -
–
–
–
–
PHOENIX CONTACT
25 / 82
