3.8 Anschlüsse
3.8.1

Versorgungsanschluss 24 V

0V 0V +24V+24V

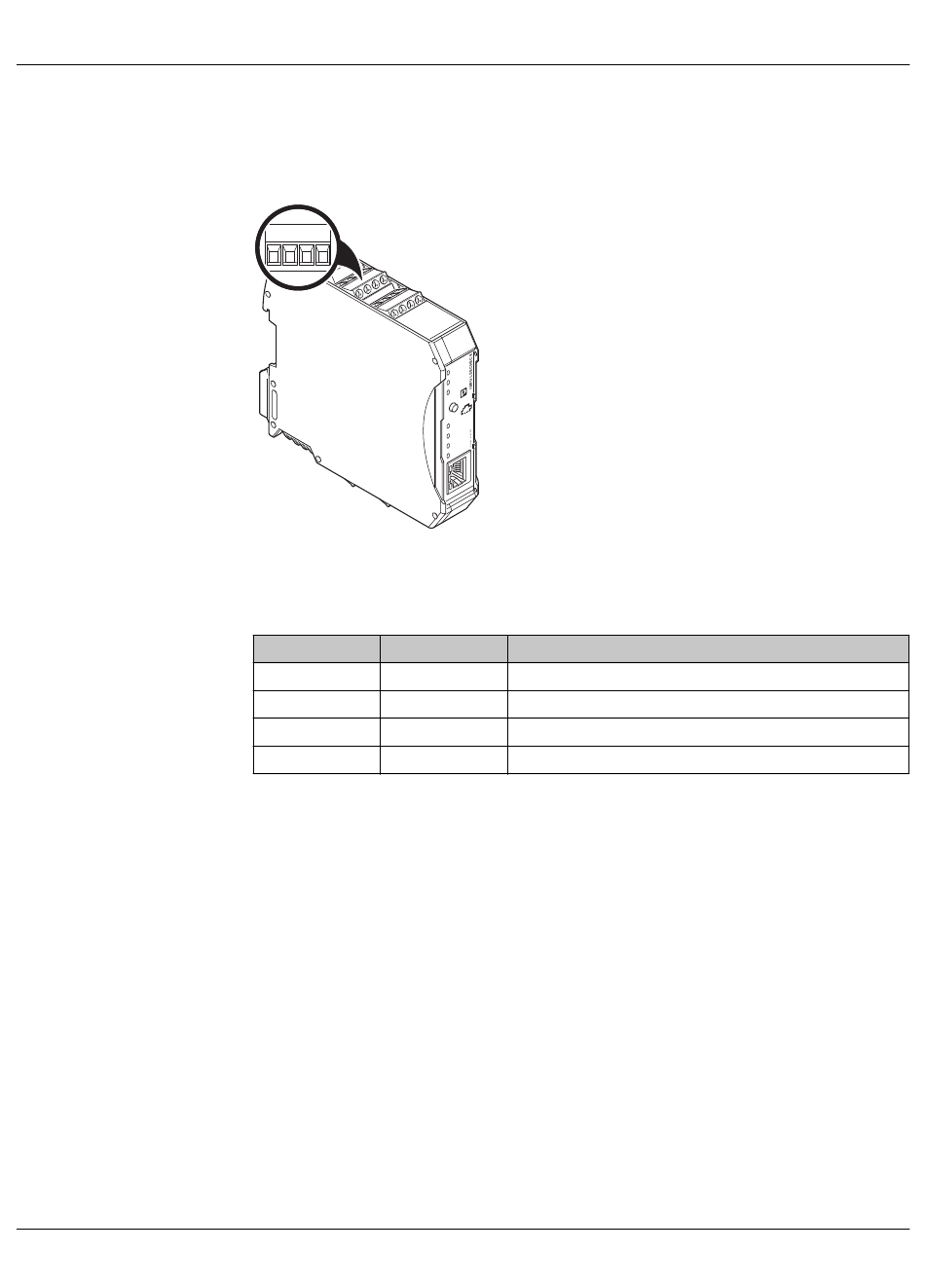

Bild 3-6 Versorgungsanschluss 24 V
Tabelle 3-3

Klemmstellenbelegung des Versorgungsanschlusses

Klemmstelle Belegung
0V IN
0V OUT
+24V IN
+24V OUT
Die Spannungsversorgung kann wahlweise auch über den Tragschienen-Busverbinder
ME 22,5 TBUS 1,5/5-ST-3,81 KMGY (Art.-Nr.: 2713722) erfolgen.
R
P W
E
L I N
O N
C F
C F
S T
T E
1
C H
2
C H
3
C H
4
C H
H
E T
Beschreibung
Bezugspotenzial GND (24-V-Einspeisung)
Bezugspotenzial GND (24-V-Einspeisung)
+24 V DC
+24 V DC
108774_de_00
