4.3
Leitungen anschließen
•
Beachten Sie beim Anschließen die Klemmstellenbelegung des jeweiligen Anschlus-
ses, siehe hierzu
Kapitel
•
Kürzen Sie die Sensorleitungen auf die erforderliche Länge.
•
Isolieren Sie die Leitungen 8 mm ab.
•
Bei Verwendung von feindrähtigen Leitungen versehen Sie die Leitungen mit Ader-
endhülsen. Achten Sie darauf, dass die Aderendhülse richtig vercrimpt ist.
•
Öffnen Sie mit dem Schraubendreher die Klemmtasche.
•
Stecken Sie die Leitung in die Klemmstelle (A).
•
Ziehen Sie die Schraube der Klemmtasche mit dem Schraubendreher fest (B).
Anschlussdrehmoment: 0,5 Nm ... 0,6 Nm
A

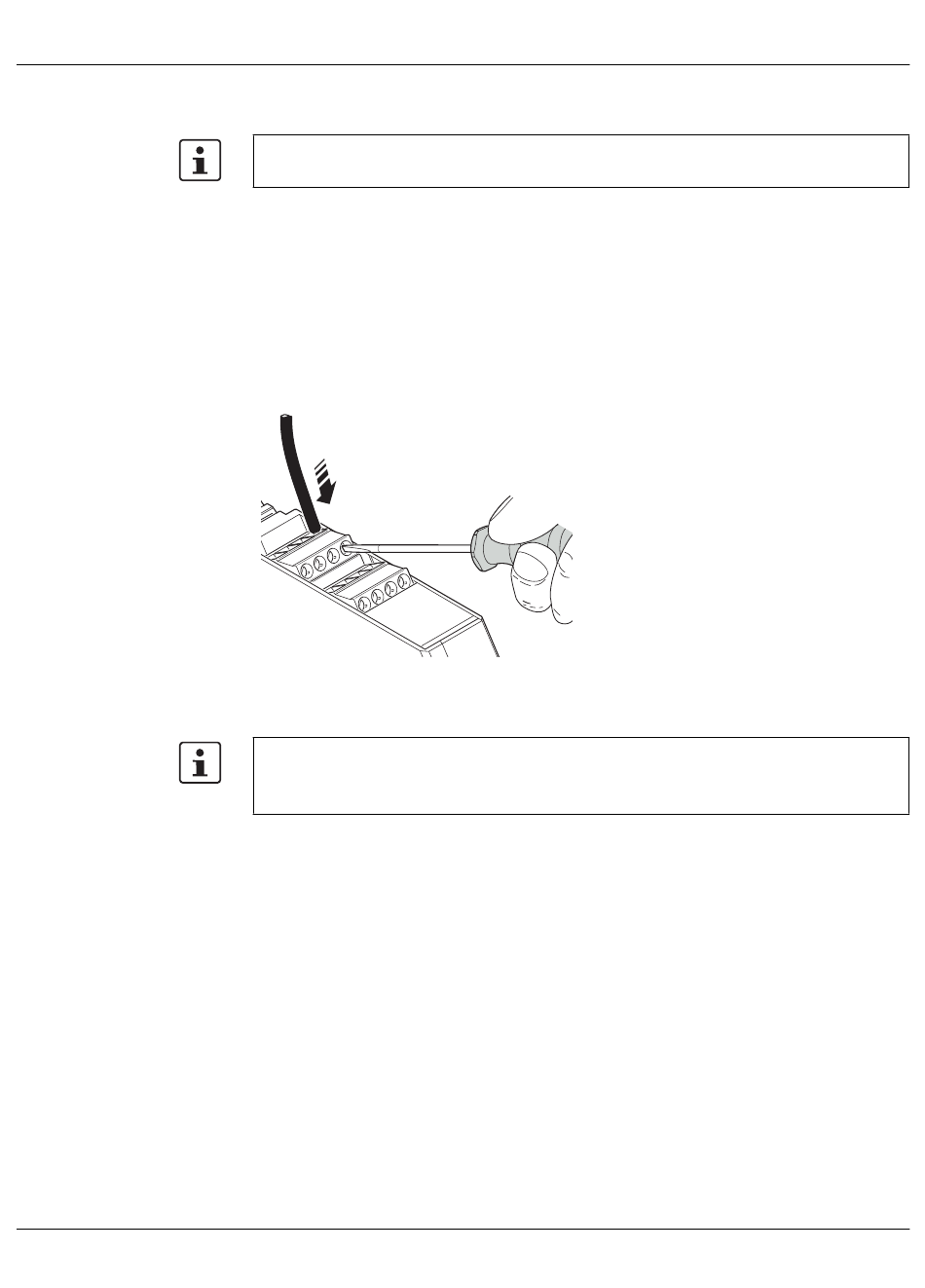

Bild 4-2
Leitungen anschließen
Empfohlen:
Schlitzschraubendreher, Klingenbreite 2,5 mm (z. B. SZS 0,4x2,5 VDE,
Art.-Nr. 1205037)
Hardware montieren und anschließen
3.8.1,
Kapitel 3.8.2
B
und
Kapitel
3.8.3.
PHOENIX CONTACT
29 / 82
