3.8.3

Anschluss Sensorleitungen

Die zur Messung erforderlichen Sensoren (IPCH-SC-...) sind separat erhältlich. Sie fin-
den die Sensoren im Zubehörbereich des Artikels unter
phoenixcontact.net/product/1045379.
5 6 7 8
1 2 3 4

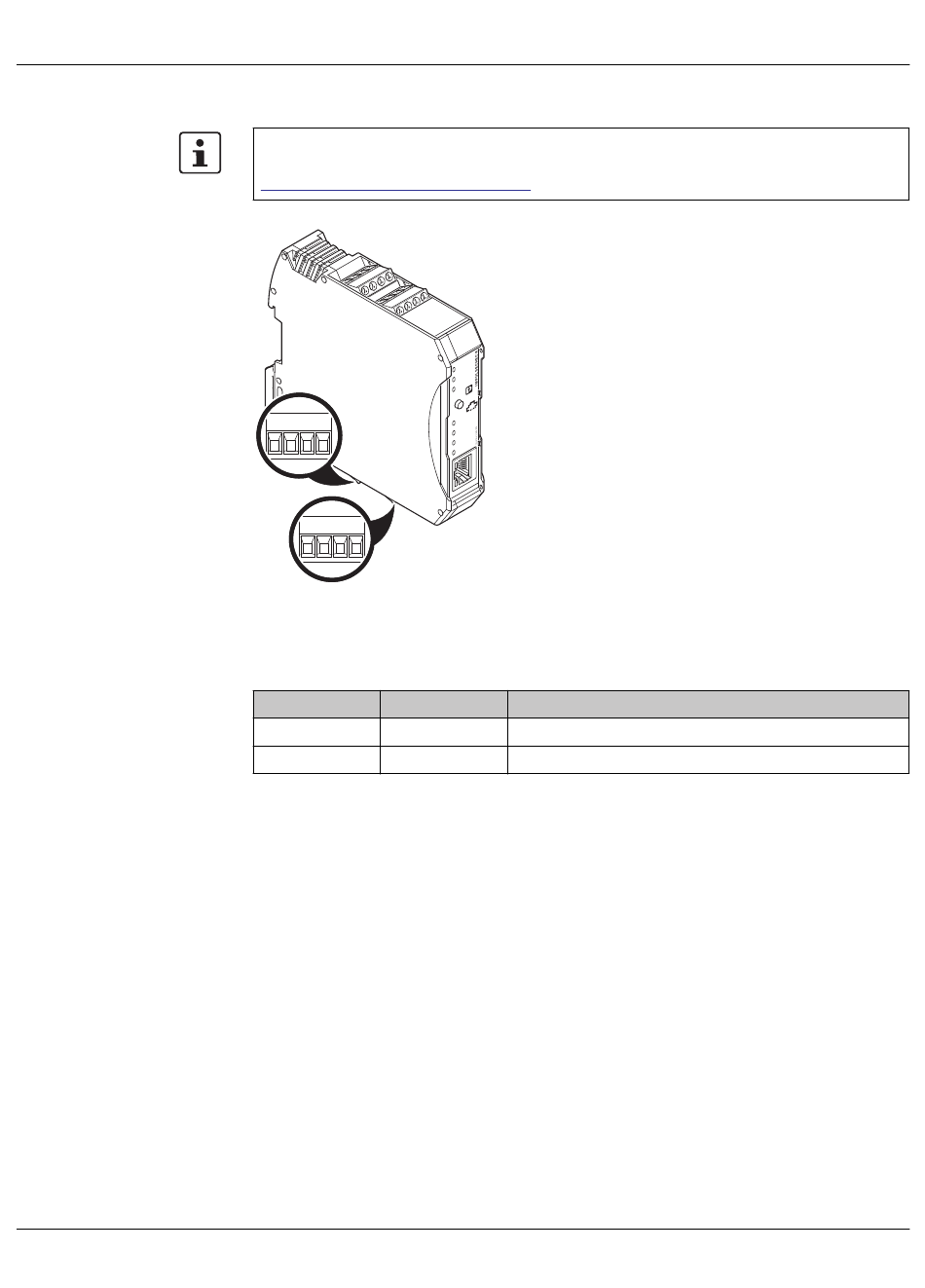

Bild 3-8

Anschluss Sensorleitungen

Tabelle 3-5 Klemmstellenbelegung der Sensoranschlüsse
Klemmstelle Aderfarbe
1, 3 ,5 ,7 braun
2, 4, 6, 8 weiß
R
P W
E
L I N
O N
C F
C F
S T
T E
1
C H
2
C H
3
C H
4
C H
H
E T
Beschreibung
Sensorleitung 1 ... 4
Sensorleitung 1 ... 4
