IPCH-4X-PCL-TCP-24DC-UT
28 / 82
PHOENIX CONTACT
4.2
ImpulseCheck-Modul montieren
•
Schalten Sie das Gerät spannungsfrei.
•
Setzen Sie das Gerät von oben auf die Tragschiene (A), drücken Sie es dann nach un-
ten (B).
A

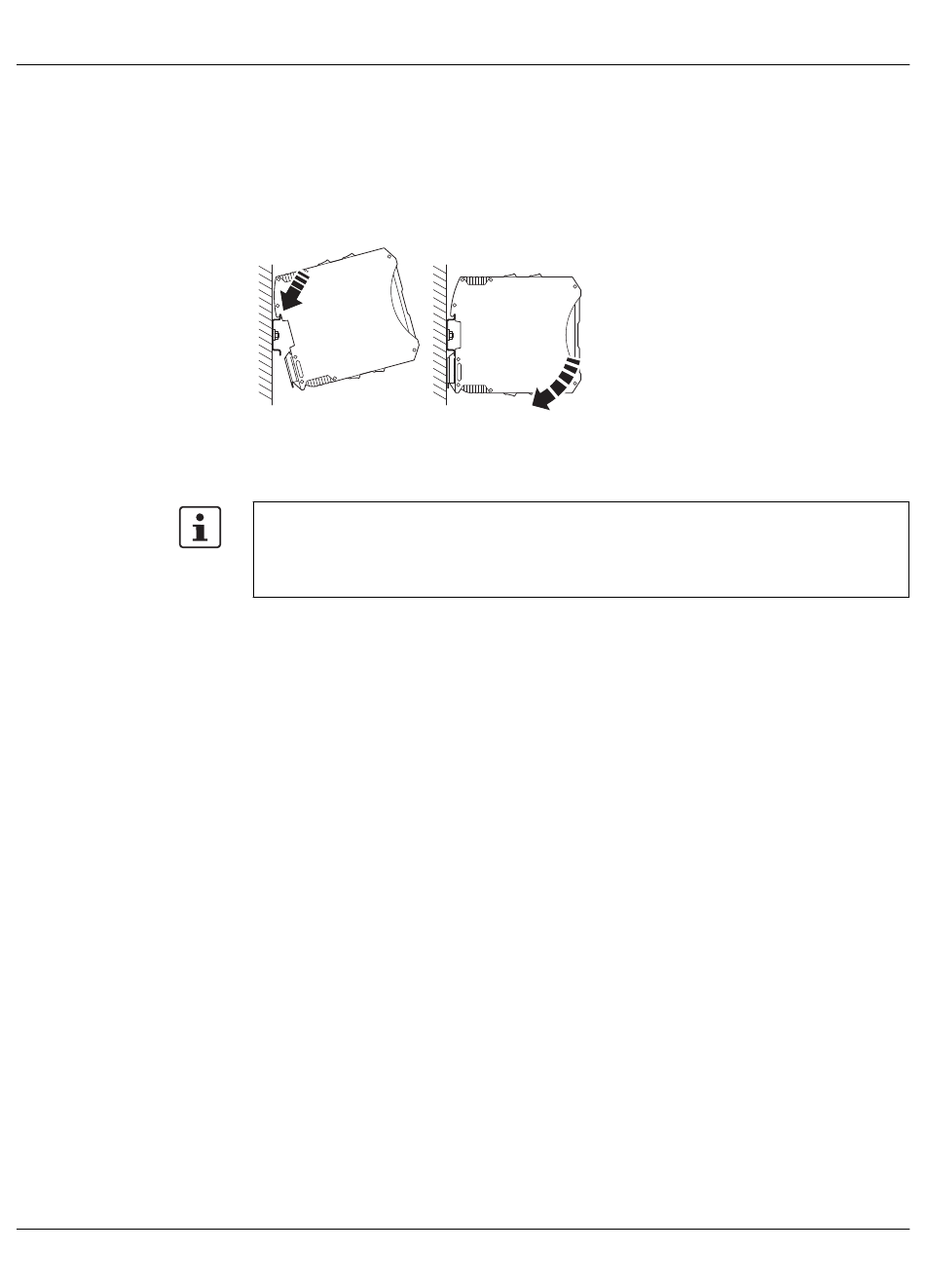

Bild 4-1
ImpulseCheck-Modul montieren
Die Erdung des Geräts (FE) erfolgt automatisch durch das Aufrasten auf eine ge-
erdete Tragschiene.
Auf der Rückseite des Geräts ist eine FE-Feder. Wenn das Gerät auf eine Tragschiene
aufgesetzt wird, stellt diese Feder den Kontakt zur Tragschiene her.
B
108774_de_00
