Anschluss Fernmeldung vom SPD

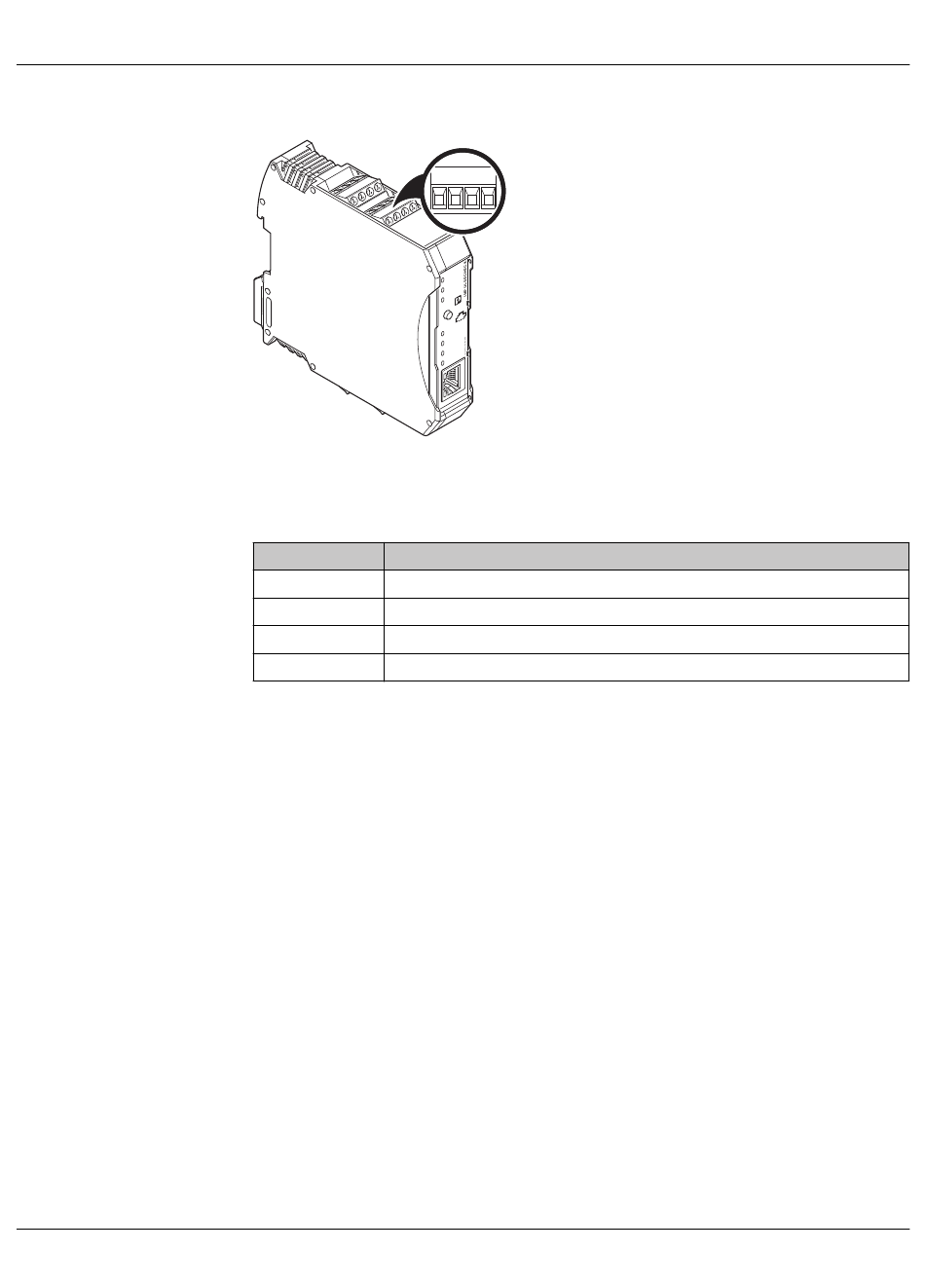

Bild 3-7 Anschluss Fernmeldung vom SPD
Tabelle 3-4

Klemmstellenbelegung der Fernmeldung

Klemmstelle Beschreibung
Nicht belegt
Nicht belegt
FM FM 12 oder FM 14 vom SPD
FM FM 11 vom SPD
Beschreibung des ImpulseCheck-Moduls
FM FM
R
P W
E
L I N
O N
C F
C F
S T
T E
1
C H
2
C H
3
C H
4
C H
H
E T
