3.10.1.1 Digitaler Messkopf für Beleuchtungsstärke
(V-Lambda) FLAD 03-VL1
Messprinzip
In der Natur wirkt Strahlung immer auf ebene Flächen, entsprechend sollte die Empfangscharakteristik eines
Strahlungsmessempfängers der einer Ebene entsprechen und die Winkelabhängigkeit des Empfangssignales eine
Cos-Funktion haben.
Da der fotoelektrische Wandler häufig geschützt gegen Umwelteinflüsse in einem Gehäuse untergebracht ist,
müssen Vorrichtungen die Originalcharakteristik wieder herstellen. Neue Materialien z.B. PTFE haben heute gute
Streueigenschaften und mit einer geeigneten empirisch ermittelten Form lassen sich extrem gute Cosinuscharak-
teristiken erreichen.
Deshalb trifft die elektromagnetische Strahlung, nachdem sie das Lichteintrittsfenster (Dom oder Flachglas) des
Fühlers passiert hat, zuerst auf ein Diffusormaterial.
Das gestreute Licht wird dann entsprechend dem gewünschten Wellenlängenspektrum mit Hilfe von Glasfiltern
(optisches Filterglas) sortiert.
Die verbleibende elektromagnetische Strahlung trifft auf einen vorwiegend aus Silizium bestehenden Chip und
erzeugt in dessen PN-Übergang einen kleinen Stromfluss.
Die Höhe des Stromflusses ist äquivalent zur Bestrahlungsstärke und wird mit einer Verstärkereinheit (Operati-
onsverstärker) auf die Höhe des gewünschten Ausgangssignales gebracht. Über den Operationsverstärker erfolgt
auch die Eichung von der eingestrahlten Bestrahlungsstärke zur Ausgangsspannung die dann von einem Daten-
logger registriert werden kann.
Fühlereigenschaften
Ausstattung
Der Messkopf arbeitet mit einem eigenen AD-Wandler. Verwendete Verlängerungskabel und das Messgerät ha-
ben keinen Einfluss auf die Genauigkeit der Messung.
Die spektrale Empfindlichkeit ist sehr gut an die Empfindlichkeit des menschlichen Auges angepasst und ent-
spricht der Geräteklasse B nach DIN 5032.
®
Der ALMEMO D6-Fühler besitzt 4 Fühlerkanäle, einen für den Kilolux-Bereich und 3 weitere Kanäle mit un-
terschiedlichen Auflösungen für den Lux-Bereich.
Dieser Messkopf ist mit einem D6 Stecker ausgestattet und deshalb besonders gut zur Messung kleiner Beleuch-
tungsstärken geeignet.
Der Messkopf FLAD 03 VL1 hat ein schwarzes, eloxiertes Aluminiumgehäuse und ist mit einem 1,5 m langen
Kabel ausgestattet. Die Messung ist cos-korrigiert. Der Messkopf ist nur für den Innenraum geeignet.

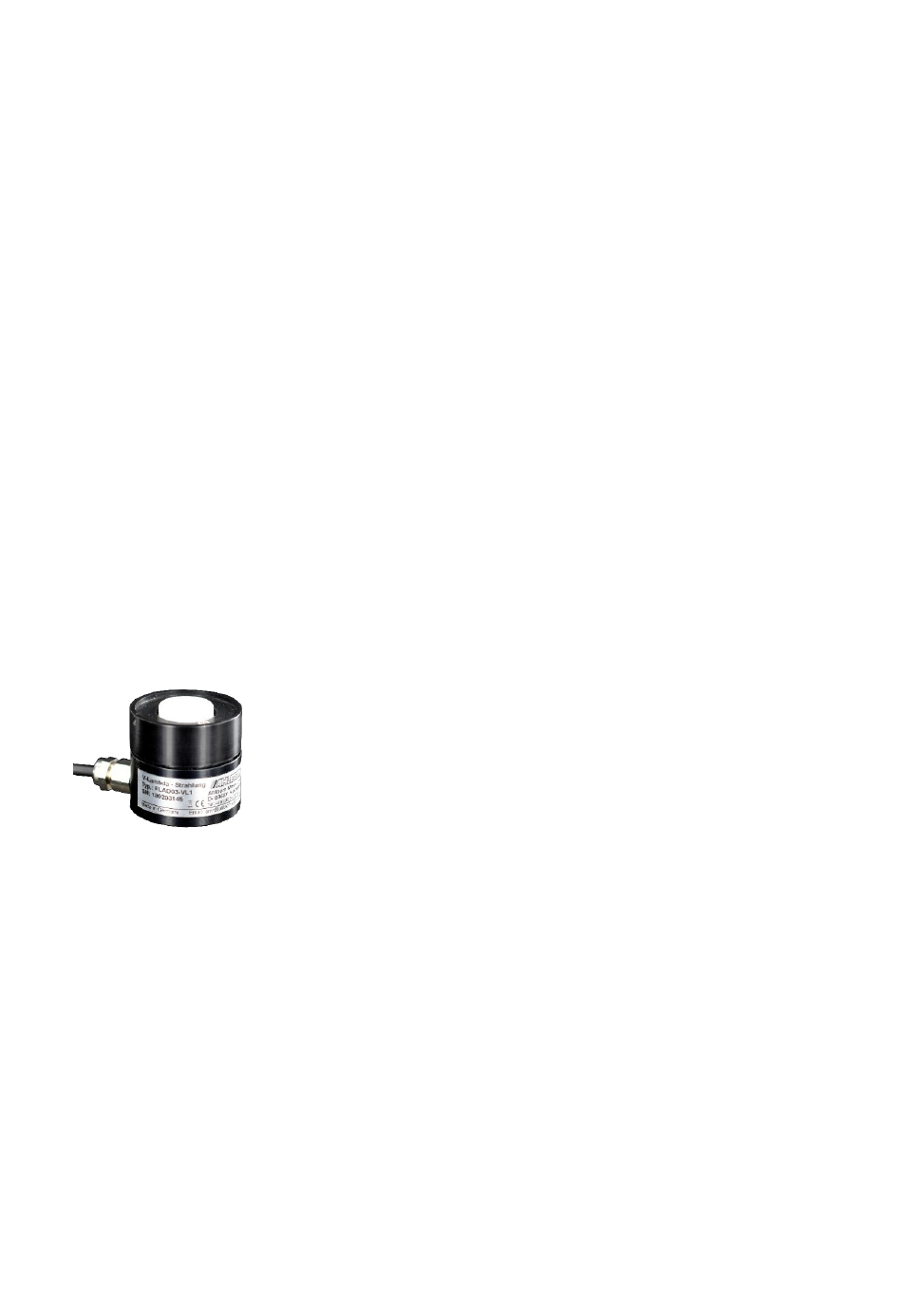

Abb. 3.10.5
V-Lamda-Strahlungssensor FLAD03VL1
Messköpfe für V-Lambdastrahlung
