4.1.1.2 Analoge Standardstecker ZA9020FS / ZA9021FSx für
Thermoelemente Typ K, N, J, T
Eigenschaften der Stecker
Ausstattung
Im Grundstecker sind die Leitungen zwischen den Schraubklemmen im Stecker und der Buchse des Messgeräts
aus Kupfer gefertigt. Würde man ihn unverändert verwenden, würde bei unedlen Thermoelementen bei einem
Temperaturunterschied zwischen Klemmen und Buchse ein Messfehler auftreten, da die Vergleichststellentem-
peratur im Inneren der Messgeräte kurz hinter der Buchse gemessen wird. Deshalb gibt es für die Thermoele-
mente Typ K, N, J und T thermokraftfreie Sonderstecker aus Thermomaterial.
Ausführungen
Artikelnummer
Typ
ZA9020FS
K (NiCr-Ni)
ZA9021FSN
N (NiCroSil-NiSil)
ZA9021FSJ
J (Fe-CuNi)
ZA9021FST
T (Cu-CuNi)

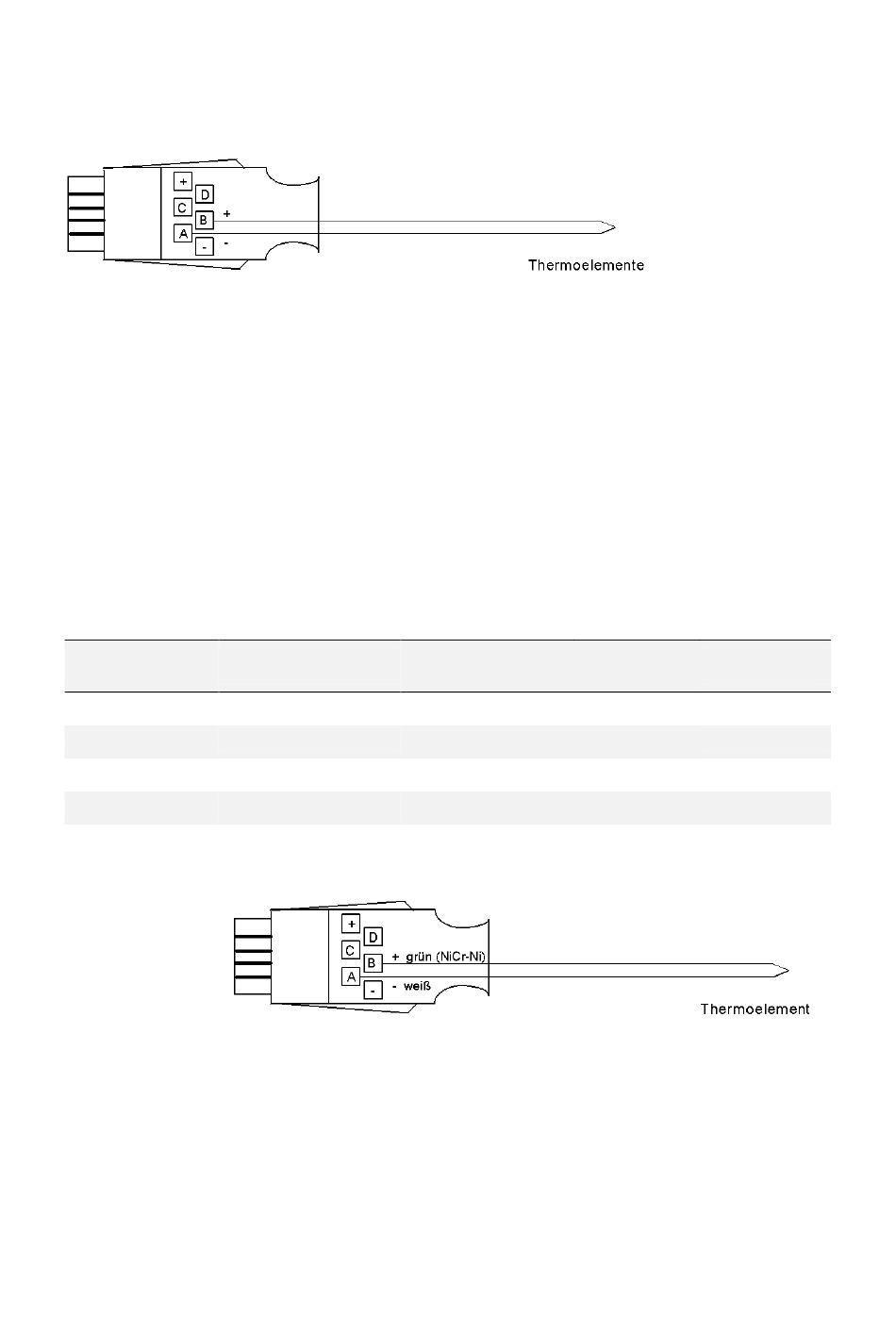

Anschlussbelegung
Beispiel ZA9020FS
Anschluss von Fremdsensoren
Messbereich
-200 bis +1370°C
-200 bis +1300°C
-200 bis +1000°C
-200 bis +400°C
Auflösung
programmier-
ter Bereich
0,1 K
NiCr
0,1 K
NiSi
0,1 K
IrCo
0,1 K
CoCo
359
